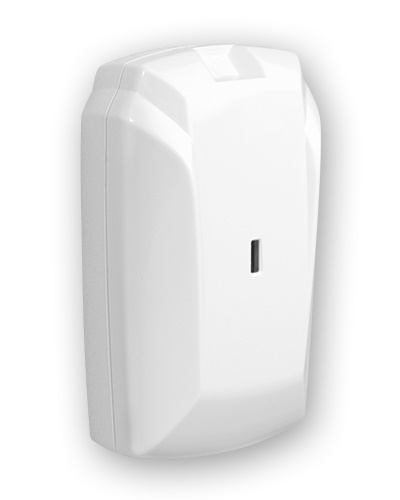

Астра-8231
Блок реле радиоканальный для ППКУП Астра-812 Pro и GSM-сигнализации Security Hub; силовое реле 250 В, 5 А; питание от батареи или внешнего 12 В, дальность радиоканала на открытой местности до 300 м
Производитель: ТЕКО
- Код:
- 00029888
- Артикул
- Н00001529
- Базовая единица
- шт
2 843 руб.
Астра-8231 Блок реле радиоканальный
- Нагрузочная способность реле до 5 А
- Вход контроля срабатывания
- Возможность подключения питания 12 В
Особенности
- двусторонний радиообмен в радиоканале Астра-РИ-М (433 МГц);
- работа только в модернизированном радиоканале (режиме 2);
- трёхконтактное силовое реле 250 В, 5 А (с возможностью переключения не чаще 1 р/сек);
- вход Zone-GND для контроля охранных и технологических устройств, работающих на размыкание (вход Zone не имеет токового контроля);
- регистрация в радиосети установкой элемента питания или лазерным пультом Астра-942;
- автоматическая установка частотной литеры по радиоканалу при регистрации;
- литий-марганцево-оксидный элемент питания типоразмера CR123 напряжением 3,0 В емкостью до 1,5 А/ч, входит в комплект поставки;
- возможность подключения внешнего питания 12 В (от РИП);
- автоматическое переключение электропитания с ЭП на внешний источник при подключении последнего, при отключении – обратно на работу от ЭП;
- отключение индикации через 60 мин после включения электропитания с целью экономии емкости ЭП, включение индикации вновь на 60 мин командой «Тест» от лазерного пульта Астра-942;
- измерение и передача по радиоканалу значения остаточной емкости ЭП с отображением в журнале событий ППКУП при достижении значений 30, 20, 10 %;
- не требуется получения разрешений на применение от органов государственной радиочастотной службы
Технические характеристики
| Напряжение питания: | |
|---|---|
| - от ЭП | от 2,2 до 3,0 В |
| - от РИП DC 12 В | от 10,0 до 15,0 В |
|
ток потребления от ЭП, не более: - в дежурном режиме - в режиме радиопередачи |
0,01 мА 58 мА |
|
ток потребления от РИП DC, не более: - в дежурном режиме - в режиме радиопередачи |
12 мА 78 мА |
| Параметры радиоканала: | |
| - радиус действия радиоканала на открытой местности, не менее | 300 м |
|
- рабочий диапазон частот: - литера 1 - литера 3 |
433,42 МГц 434,42 МГц |
| Параметры реле: | |
| - максимальное напряжение нагрузки, AC, не более | 250 В |
| - максимальное напряжение нагрузки, DC, не более | 30 В |
| - максимальный ток нагрузки, AC/DC, не более | 5 А* |
| * При подключении нагрузки, имеющей большие пусковые токи, необходимо применять ограничительный термистор на ток не более 5 А с номинальным сопротивлением не менее 47 Ом (например, JNR13S500L). | |
| средний срок службы ЭП | 18 мес. |
| порог начала индикации для замены ЭП | 2,5 В |
| порог отключения блока | 2,1 В |
| габаритные размеры | 101х63х32мм |
| Условия эксплуатации: | |
| - температура | от -30 до +55°С |
| - относительная влажность воздуха без конденсации влаги | до 98% при +25°С |
| - степень защиты оболочкой | IP30 |
