ШУЗ/IP31
Шкаф для управления электрозадвижками любого типа, работа с любыми управляющими приборами или модулями, контроль исправности линий связи до электропривода задвижки, возможность установки управляющего модуля внутрь шкафа.
Производитель: Плазма-Т
- Код:
- 00030173
- Базовая единица
- шт

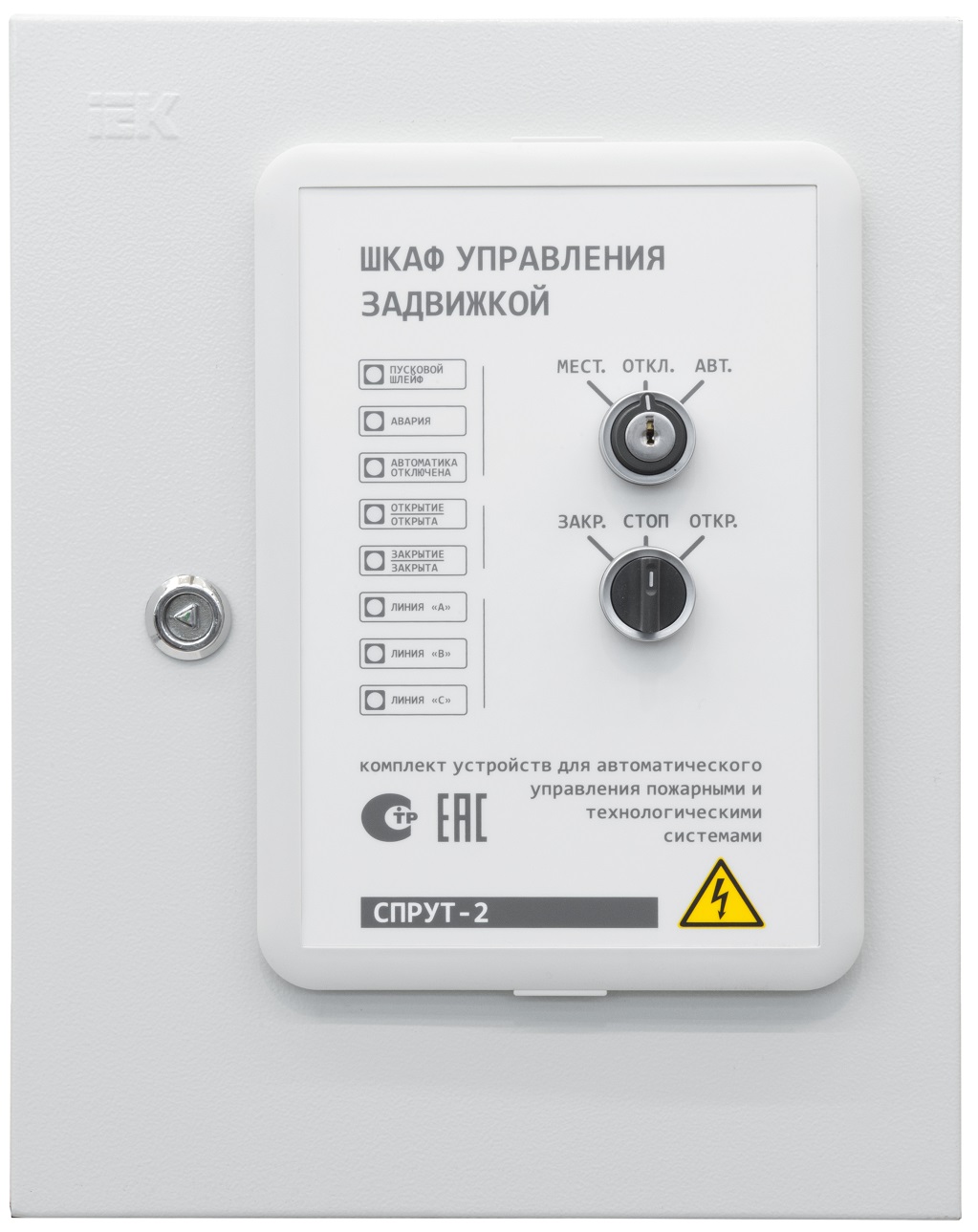

Шкаф управления задвижкой
Исполнение: ШУЗ/IP31 - комплектация DEK, IP31
Предназначен для управления одно/трехфазным электроприводом задвижки практически любого производителя из известных на рынке. Управление осуществляется в режиме «Местный пуск» с лицевой панели ШУЗ-М или по сигналам любого модуля или прибора управления пожарного в режиме «Автоматический пуск» с отображением состояния задвижки при помощи световой индикации и с передачей сигналов состояния на модуль управления.
Универсальный шкаф, предназначенный для работы с любым типом электрозадвижек;
Работает с любыми типами пожарных приборов управления и управляется как через выход типа «сухой контакт», так и через потенциальный выход на 24В DC/220В AC;
Обеспечивает расширенную индикацию состояний и режимов, а именно:
- Наличие питания по каждой фазе на электровводе и включенного состояния вводного автомата
- Отображение режимов "Авария" и "Автоматика отключена". При этом управление индикаторами осуществляется как от самого ШУЗ-М, так и по сигналам от внешнего прибора управления
- Отображение состояния пускового шлейфа
- Отображение состояния задвижки при помощи двух индикаторов «Открытие/Открыта» и «Закрытие/Закрыта»
Обеспечивает установку времени (от 10 до 210 сек) на открытие/закрытие электрозадвижки и контроль подтверждения открытия/закрытия задвижки в течение установленного времени в автоматическом режиме

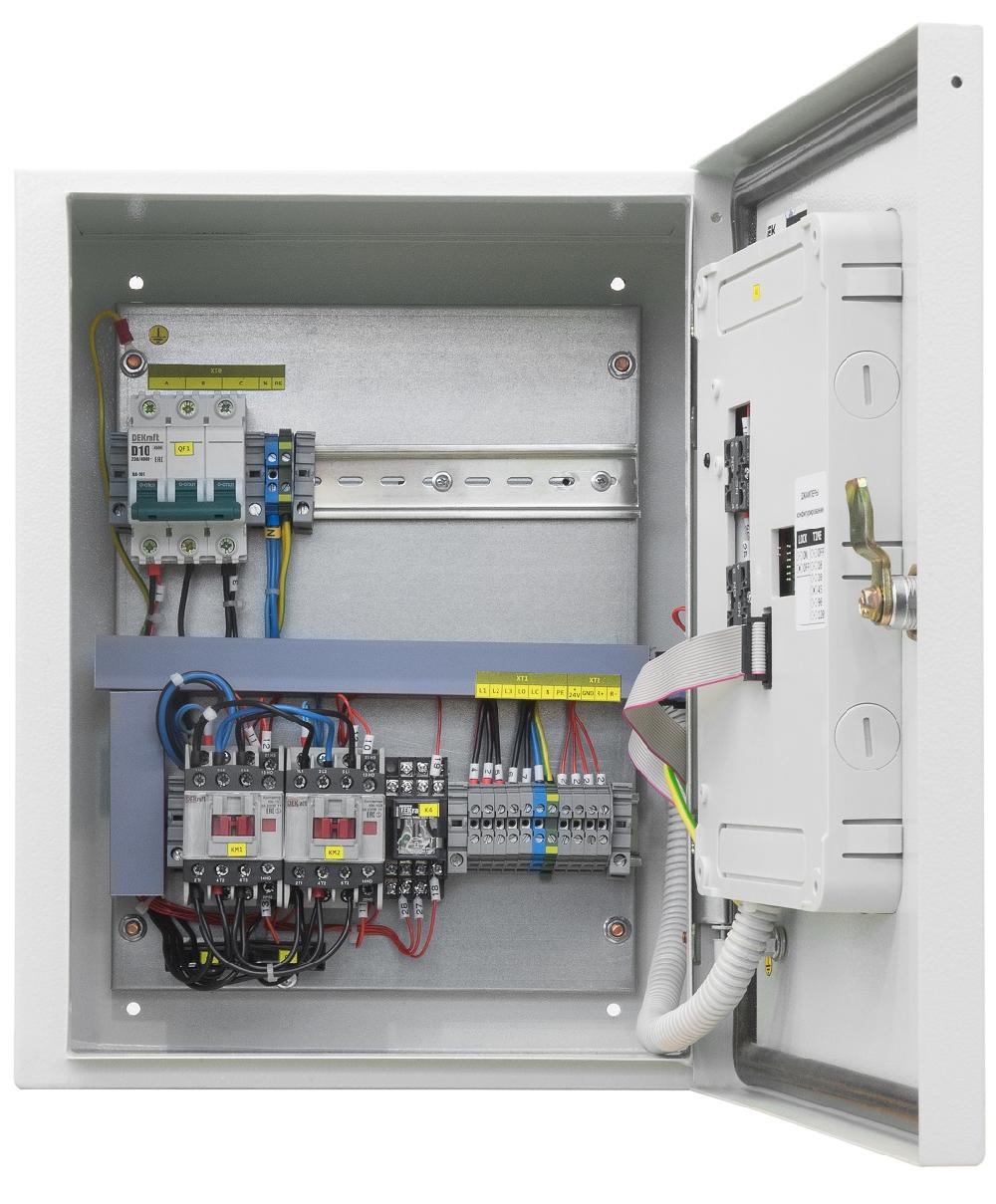

Имеет пространство для монтажа модуля управления внутри шкафа (ВхШхГ не менее 14х180х140 мм) и обеспечивает питание на 24В DC;
Согласно ГОСТ Р 53325-2012 обеспечивает контроль исправности линий связи до электропривода задвижки;
В ШУЗ-М предусмотрена возможность выбора алгоритма закрытия электрофицированной задвижки после снятия сигнала с пускового шлейфа:
- открытие/закрытие задвижки синхронно с появлением/снятием сигнала пуск;
- открытие задвижки происходит при подаче сигнала пуск, закрытие осуществляется вручную с лицевой панели.
ШУЗ-М имеет четыре сигнальных реле для передачи на внешний модуль управления состояний «Авария», «Автоматика отключена», «Задвижка открыта» и «Задвижка закрыта»
Сертифицирован на соответствие Техническому регламенту о требованиях пожарной безопасности.
Технические характеристики
| Напряжение питания шкафа: | при управлении трехфазным электроприводом | ~380В,50 Гц |
| при управлении однофазным электроприводом | ~380В или ~220В,50 Гц | |
| Потребляемая мощность в дежурном режиме | до 5 ВА | |
| Выходная мощность: | трехфазного электропривода ~380В | до 4,0 кВт |
| однофазного электропривода ~220В | до 2,0 кВт | |
| электропитания модуля управления: ±24В | до 14,0 Вт | |
| Автоматический контроль: | наличия питания на электровводе и включенного состояния вводного автомата | формирование сигнала «Авария» при отсутствии питания хотя бы по одной из фаз электроввода или отключении вводного автомата |
| силовых цепей до электропривода | до 3-х цепей на обрыв | |
| времени открытия и закрытия задвижки в автоматическом режиме | От 10 до 210 сек | |
| сбоя в работе концевых выключателей задвижки | сигнал «Авария» при одновременном срабатывании концевиков задвижки | |
| Сигнальные реле: | Авария |
«Сухие контакты». Отсутств.сигн.- контакт разомкнут Наличие сигнала – контакт замкнут |
| Автоматика отключена | ||
| Задвижка открыта | ||
| Задвижка закрыта | ||
| Габариты места для установки модуля управления внутри шкафа (ВхШхГ) | не менее 140х180х140 мм | |
| Средний срок службы | не менее 10 лет | |
| Диапазон рабочих температур | от -10°C до +55°C | |
| Допустимая относительная влажность | до 93% при 40°C | |
| Степень защиты оболочки | IP31 | |
| Климатическое исполнение | УХЛ 3.1 | |
| Производитель аппаратуры коммутации | DEKraft | |
| Габариты (ШхВхГ) | не более 410х310х250 мм | |
| Масса | не более 12 кг | |
