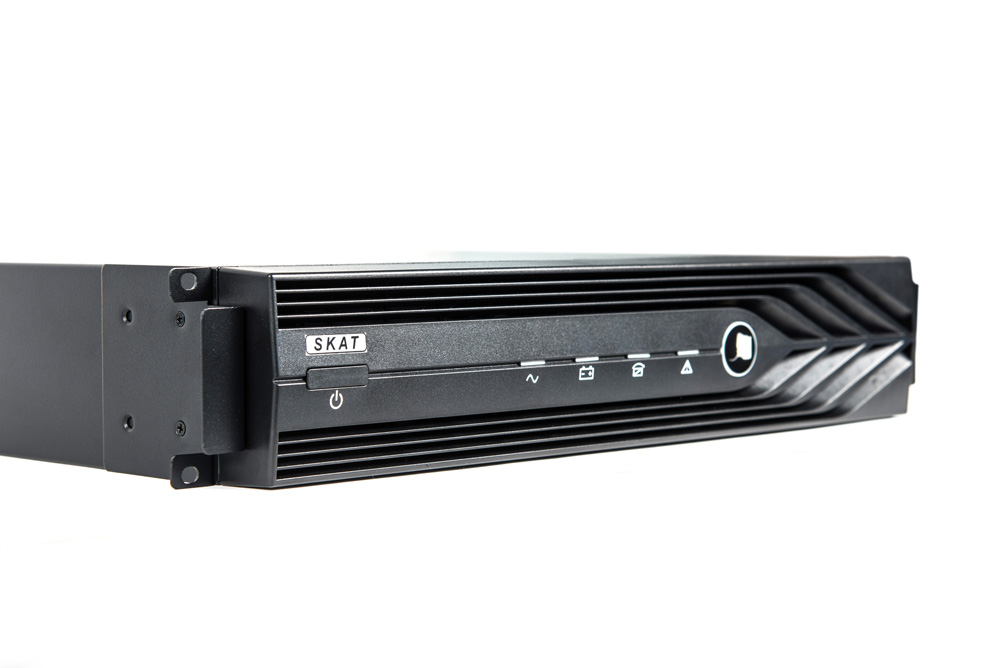

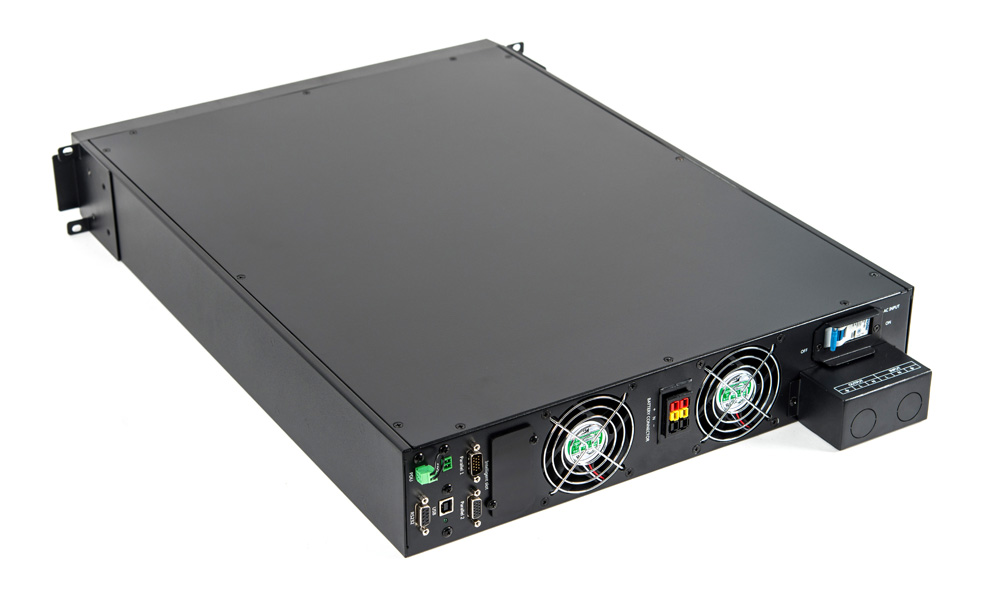

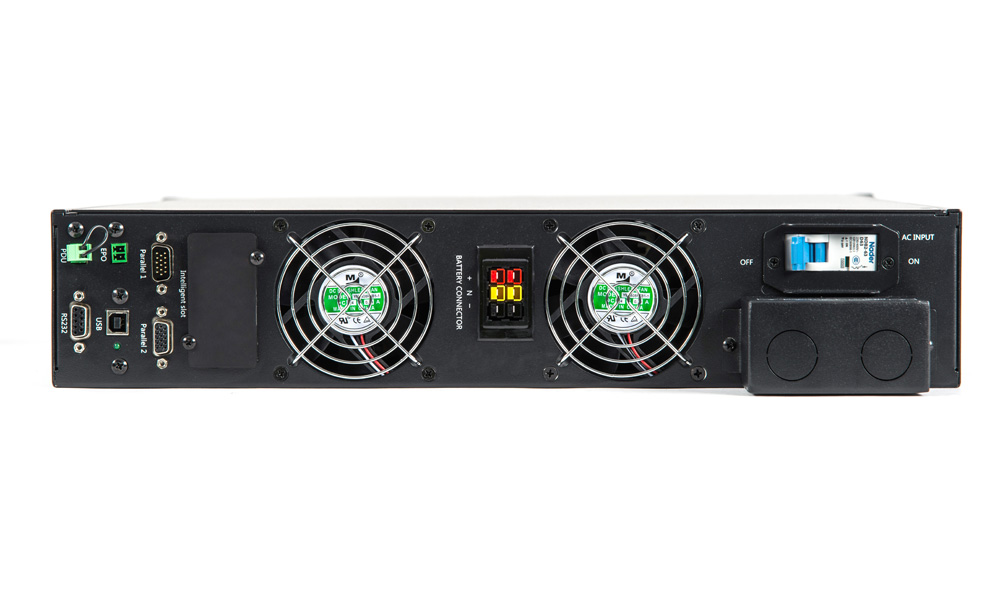

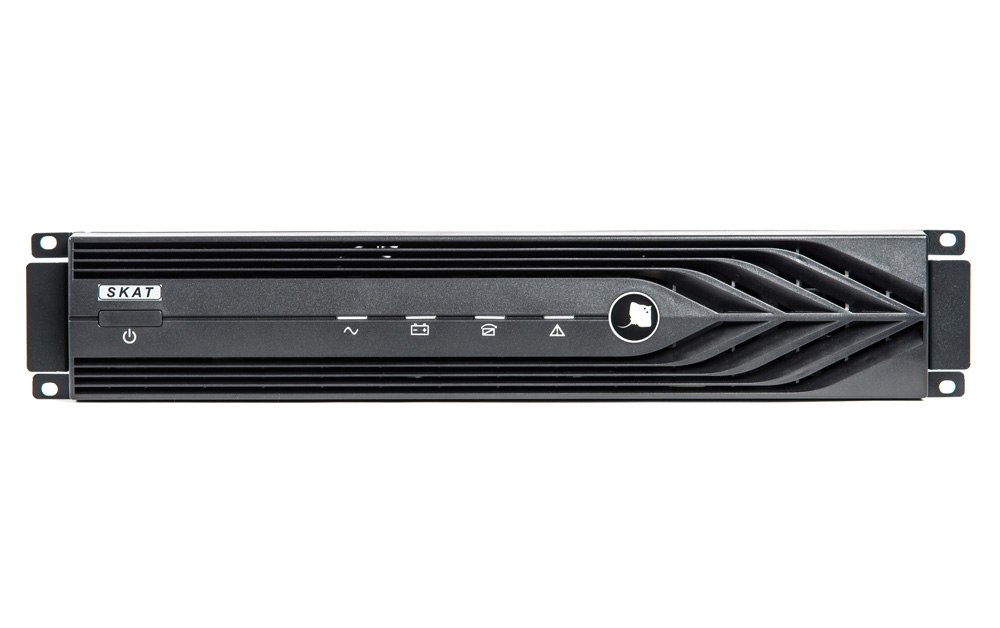

SKAT-UPS 10000 RACK
Источник бесперебойного питания 220В, 10 кВА (7 кВт) On-Line, синусоидальная форма выходного напряжения, длительный резерв, световая и звуковая индикация режимов работы, ЖК дисплей, необходимое кол-во АКБ для работы –16/18/20 шт. - выбирается пользователем, горячая замена АКБ
Производитель: БАСТИОН
- Код:
- 00030375
- Артикул
- 494
- Базовая единица
- шт
Обеспечить бесперебойную работу систем безопасности на особо важных объектах одна из важнейших задач, так как проблемы с электропитанием (отключение, скачки напряжения и т. п.) могут привести к последствиям, материальный ущерб от которых будет намного больше стоимости всей системы ОПС, ССТV, СКУД, ПЦН и т. д. Организовать качественное питание этих систем можно с помощью специализированного источника бесперебойного питания SKAT-UPS 10000 RACK. Его основными преимуществами перед обычными источниками питания являются высокая мощность: до 10000 ВА и возможность обеспечить длительный резерв системы — зависит исключительно от ёмкости АКБ.
SKAT-UPS 10000 RACK предназначен для защиты электрооборудования пользователя от любых неполадок в сети, включая искажение или пропадание напряжения сети, отклонение частоты питающего напряжения, а также подавления высоковольтных импульсов и высокочастотных помех, поступающих из сети.
Он выполнен по технологии On-Line (с двойным преобразованием энергии) и обладает наиболее совершенной технологией по обеспечению качественной электроэнергией без перерывов в питании нагрузки при переходе с сетевого режима на автономный режим, и наоборот.
Возможность подключения SNMP-модуля CX-504
Преимущества ИБП SKAT-UPS 10000
- Микропроцессорное управление
- Длительный резерв
- Чистый синус на выходе
- Режим «байпас» (подключение напрямую)
Особенности. SKAT-UPS 10000 RACK обеспечивает
- стабилизированное выходное напряжение в широком диапазоне входного напряжения (см. п.2 таблицы) без перехода на питание от АКБ, что продлевает срок службы АКБ
- качественное, бесперебойное, эффективное и надежное питание нагрузок с номинальным напряжением питания 220/230/240 В переменного тока и суммарной потребляемой мощностью до 10 кВА
- многофункциональную защиту электрооборудования пользователя от грозовых разрядов, всплесков напряжения и любых других неполадок в электросети, включая искажение или пропадание входного напряжения
- подавление импульсов высоковольтных и высокочастотных помех
- стабильную частоту выходного напряжения в режиме «РЕЗЕРВ»
- технологию On—Line, обеспечивающую отсутствие переходных процессов при переключениях из режима «ОСНОВНОЙ» в режим «РЕЗЕРВ» и обратно (отсутствует даже кратковременная пауза)
- правильную синусоидальную форму выходного напряжения
- высокую точность стабилизации синусоидального выходного напряжения в сетевом («ОСНОВНОЙ») и автономном («РЕЗЕРВ») режимах
- повышение надежности системы по обеспечению бесперебойного питания нагрузки за счет автоматического шунтирования (режим «БАЙПАС»)
- возможность «холодного старта» без ограничений, т.е. изделие можно включить при отсутствии сетевого напряжения и при полной нагрузке, используя питание от заряженных АКБ
- светодиодную индикацию режимов работы и состояния аккумуляторных батарей, а так же звуковую сигнализацию о разряде и неисправностях
- длительный автономный режим: при максимальной нагрузке и непрерывном режиме работы — около 3 часов (при использовании батареи из 20 АКБ, емкостью 120 А*ч. ВНИМАНИЕ! АКБ в комплект поставки не входит и приобретается отдельно)
- возможность увеличения длительности автономного режима путем повышения емкости каждой из 20 АКБ до 250 Ач
- возможность горячей замены АКБ.
SKAT-UPS 10000 RACK. Технические характеристики
| Номинальное входное напряжение (Uном), В | заводская установка | 220 | ||
| настраивается пользователем | 220/230/240 | |||
| Диапазон входного напряжения без перехода на питание от АКБ при 100% нагрузки, В | 120…276 | |||
| Номинальная частота входного напряжения (авто-определение), Гц | 50 / 60 | |||
| Диапазон частоты входного напряжения без перехода на питание от АКБ при 100% нагрузки, Гц | 45±0,5…55±0,5 / 54±0,5…66±0,5 | |||
| Диапазон входного напряжения, в котором изделие может работать в режиме БАЙПАС, без отключения нагрузки, % от Uном | заводская установка Uном=220 В | -45%; +25% | ||
| настраивается пользователем | верхняя граница | Uном=220 В | +5 %; +10 %;+15 %; 20 %; 25 %; | |
| Uном=230 В | + 5 %; + 10 %;+15 %; 20 % | |||
| Uном=240 В | +5 %; +10 %; +15 % | |||
| нижняя граница | - 20 %; - 30 %; - 45 % | |||
| Диапазон входного напряжения, в котором изделие переходит в режим ECO, В | в соответствии с п.5 | |||
| Входной коэффициент мощности, не менее | 0,99 | |||
| Номинальная выходная мощность | Полная, ВА | 10000* | ||
| Активная, Вт | 7700* | |||
| Номинальное выходное напряжение, В | заводская установка | 220 | ||
| настраивается пользователем | 220/230/240 | |||
| Статическая точность выходного напряжения при изменении нагрузки в пределах 0…100%, % | ±1% | |||
| Частота выходного напряжения, режим «РЕЗЕРВ» (питание от АКБ), Гц | 50/60±0,1% | |||
| Скорость синхронизации частоты, Гц/с | 1 | |||
| Выходной коэффициент мощности, не менее | 0,99 | |||
| Номинальный ток нагрузки, А | 40,0 | |||
| Максимальный входной ток, А | 63,0 | |||
| Форма выходного напряжения | синусоидальная | |||
| Коэффициент нелинейных искажений выходного напряжения (КИ),%, не более | линейная нагрузка | 2 | ||
| нелинейная нагрузка | 5 | |||
| КПД при номинальной нагрузке, не менее, % | режим «ОСНОВНОЙ» | 90 | ||
| режим «ECO» | 97 | |||
| Максимальный коэффициент пиковой импульсной нагрузки (крест-фактор) | 3:1 | |||
| Перегрузочные способности | >100% — ≤ 110% | через 2 мин | ||
| >110% — ≤125% | через 30 с | |||
| >125% — ≤150% | через 5 с | |||
| >150% | мгновенно | |||
| Время переключения из режима «ОСНОВНОЙ» | в режим «БАЙПАС», мс, не более | 0 | ||
| в режим «ECO», мс, не более | 15 | |||
| в режим «РЕЗЕРВ», мс, не более | 0 | |||
| Время переключения из режима «ECO» в режим «РЕЗЕРВ», мс | 15 | |||
| Мощность, потребляемая от сети при 100% нагрузке, не более, ВА | 10500 | |||
| Мощность, потребляемая изделием от сети без нагрузки и полностью заряженной АКБ, ВА, не более | 480 | |||
| Тип АКБ: герметичные клапанно-регулируемые свинцово-кислотные необслуживаемые (VRLA), номинальным напряжением 12 В | ||||
| Рекомендуемая емкость АКБ, Ач | 100—120** | |||
| Количество АКБ (настраивается пользователем), шт. | 16/18/20 | |||
| Ток заряда АКБ, А, не более | 10 | |||
| Величина напряжения на клеммах АКБ, при котором включается сигнализация о скором разряде АКБ в режиме «РЕЗЕРВ», В | 172/193/215 | |||
| Величина напряжения на клеммах АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В | 168/189/210 | |||
| Акустический шум на расстоянии 1м, дБ, не более | 55 | |||
| Габаритные размеры ШхГхВ, не более, мм | без упаковки и кронштейнов | 445х710х131 (3U) | ||
| в упаковке | 755х580х240 | |||
| Масса, НЕТТО (БРУТТО), кг, не более | 25 (29) | |||
| Диапазон рабочих температур, °С | 0…+40 | |||
| Относительная влажность воздуха (без конденсации), %, не более | 95 | |||
| Степень защиты оболочкой по ГОСТ 14254-96 | IP20 | |||
* Если изделие эксплуатируется при температуре выше +40 °С, то при увеличении температуры на 5 °С, мощность нагрузки следует уменьшить на 12%, запрещается эксплуатация изделия при температуре выше 50 °С.
** АКБ в комплект поставки не входят
