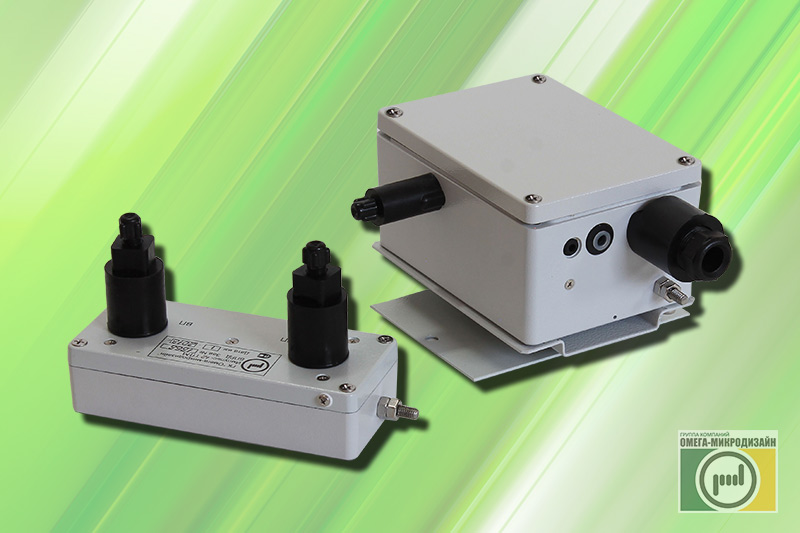

Импульс-12ТПМ
Извещатель охранный, линейный, псевдопассивный, проводноволновой. Блокирует рубежи вдоль поверхности земли, верх или полотно заграждений. Объемная зона обнаружения протяженностью от 5 до 250м, сечением 2х2м. «Ручные» регулировки.
Производитель: Омега-микродизайн
- Код:
- 00030558
- Артикул
- 220122
- Базовая единица
- ком
«Импульс-12». Извещатель однофланговый проводноволновой для периметров
| Наименование | Состав комплекта, упаковка: | Примечание |
|---|---|---|
| Импульс-12ТМ | БПРД, БПРМ | Питание постоянным напряжением от 20 до 36 В. Ток потребления - не более 20 мА. |
| Импульс-12ТПМ | БПРД, БПРМ | Питание постоянным напряжением от 11 до 36 В. Ток потребления - не более 30 мА. |
БПРД – блок передающий
БПРМ – блок приемный
Стандартный комплект поставки, масса, размеры упаковки (Импульс-12ТМ, Импульс-12ТПМ)
| Наименование | Количество в комплекте | Габаритные размеры, мм | Масса одной шт., кг | Размер упаковки, мм | Тара | Масса в упаковке кг | Количество в упаковке, компл. |
|---|---|---|---|---|---|---|---|
| БПРД-блок передающий | 1 | 180х100х65 | 0,5 | 280х180х125 | 0,2 | 2,5 | 1 |
| БПРМ-блок приемный | 1 | 200х170х105 | 1,5 | ||||
| УКБ-1 | 1 | 152х95х20 | 0,3 |
Извещатель предназначен для контроля охраняемых рубежей с поворотами и перепадами по высоте, а также на пересеченной местности и выдачи тревожного извещения при вторжении нарушителя в зону обнаружения. В качестве чувствительного элемента используется неизлучающая проводная радиоволновая направляющая система.
Извещатель может применяться:
- для установки на неподготовленной пересеченной местности (приземный вариант);
- для прикрытия верха (в «козырьковом» варианте);
- для перекрытия полотна различных заграждений (металл, дерево, кирпич, железобетон).
Объемная зона обнаружения формируется вдоль проводов чувствительного элемента. Узлы крепления проводов чувствительного элемента могут изготавливаться как из прочного пластика, не подверженного влиянию агрессивных сред, метеофакторов и солнечной радиации, так и из древесины.
При изготовлении и сборке корпусов извещателей используется алюминий, для креплений блоков используется нержавеющая сталь.
Технические характеристики
- Объемная чувствительная зона обнаружения протяженностью от 5 до 250 м, сечением 2 х 2 м.
- Диапазон рабочих температур от -50°С до +50°С.
- Работоспособность при скорости ветра до 40 м/с.
- Работоспособность при осадках до 40 мм/час.
- Период ложных тревог - не менее 1000 ч.
- Работоспособность вблизи ЛЭП до 500кВ.
- Выдача сигналов "ТРЕВОГА" (размыкание нормально замкнутых "сухих контактов") происходит при попытках преодоления нарушителем зоны обнаружения, при замыкании и обрыве антенных проводов, при отключении питания.
- Под откидывающейся крышкой БПРМ установлена панель с элементами регулирования и индикации, контактами и зажимами для подключения внешних цепей. Крышка фиксируется на корпусе с помощью винтов.
- Вероятность обнаружения — не менее 0,98.
- Срок службы блоков изделия — не менее 10 лет.
- Гарантийный срок - 18 мес.
Основные достоинства извещателя
- Возможность создания зоны обнаружения, точно повторяющей изгибы защищаемого ограждения во всех плоскостях.
- Возможность блокирования одним сигнализатором как приземных участков периметра, так и верха заграждений, стен и крыш, зданий и сооружений.
- Равномерность зоны обнаружения (практически неизменное сечение) на участке где провода чувствительного элемента равноудалены от поверхности земли и других предметов.
- Не требует сезонных регулировок.
