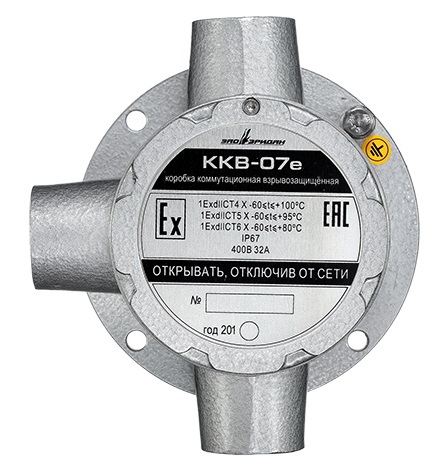

ККВ-07е-Ех-А-Р1-Т (КВБУ22, КВБУ22, КВМ15)
Коробки соединительные взрывозащищенные
Коробка алюминиевая коммутационная взрывозащищенная Тройниковая, от - 60°С до +70°С, IP67, 1ЕхdIICT6, в комплекте (КВБУ22, КВБУ22, КВМ15)
Коробка алюминиевая коммутационная взрывозащищенная Тройниковая, от - 60°С до +70°С, IP67, 1ЕхdIICT6, в комплекте (КВБУ22, КВБУ22, КВМ15)
Коробка алюминиевая коммутационная взрывозащищенная Тройниковая, от - 60°С до +70°С, IP67, 1ЕхdIICT6, в комплекте (КВБУ22, КВБУ22, КВМ15)
Коробка алюминиевая коммутационная взрывозащищенная Тройниковая, от - 60°С до +70°С, IP67, 1ЕхdIICT6, в комплекте (КВБУ22, КВБУ22, КВМ15)
Коробка алюминиевая коммутационная взрывозащищенная Тройниковая, от - 60°С до +70°С, IP67, 1ЕхdIICT6, в комплекте (КВБУ22, КВБУ22, КВМ15)
Коробка алюминиевая коммутационная взрывозащищенная Тройниковая, от - 60°С до +70°С, IP67, 1ЕхdIICT6, в комплекте (КВБУ22, КВБУ22, КВМ15)

ККВ-07е-Ех-А-Р1-Т (КВБУ22, КВБУ22, КВМ15)

Коробка алюминиевая коммутационная взрывозащищенная Тройниковая, от - 60°С до +70°С, IP67, 1ЕхdIICT6, в комплекте (КВБУ22, КВБУ22, КВМ15)

Производитель: Эридан

Код:
00031751
Артикул
ER010000000005-0084
Базовая единица
шт
10 074 руб.

Комплектация:

  • ККВ-07е-Т коммутационная коробка взрывозащищенная
  • КВБУ22 - 2 шт. Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 18-22 мм с двойным уплотнением кабеля по наружной и поясной изоляции с любым типом брони
  • КВМ15 - Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=15 мм

Предназначена для соединения и разветвления электрических цепей общего и специального назначения (контрольных и силовых кабелей систем автоматики и телемеханики, цепей управления, сигнализации и т.д.) во взрывоопасных зонах.

Применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей отраслей и взрывоопасных зонах других производств.

  • ККВ-07е-Т — коробка коммутационная взрывозащищенная тройниковая;

Отличительные особенности:

  • маркировка взрывозащиты 1ЕхdIICТ4/Т5/T6 Х;
  • герметичный взрывозащищенный корпус IP67;
  • температура эксплуатации от - 60°С до +100°С;
  • полезный внутренний объем 200 см³
  • может использоваться для взрывозащиты адресных меток помещаемых внутрь.

Технические характеристики

Сечение зажимаемых проводов, мм²
 0,08 - 2,5
Коммутируемый ток, А, не более
 32
Напряжение, В, не более
 400
Температура эксплуатации коробок,°С
 от - 60 до + 100
Масса, кг, не более
 2,0
Назначенный срок службы, лет, не менее
 10

Размеры коробок

Исполнение коробки
 С кабельными вводами
 Со штуцерами
L1, мм
 L2, мм
 L1, мм
 L2, мм
ККВ-07е-Т
 250
 185
 208
 164
