ТГБ-4Г Ex IIC-PoE+
Термокожух взрывозащищенный для видеокамеры. Класс взрывозащиты 1Ex db IIC T6 Gb X / Ex tb IIIC T80°C Db X. Степень защиты IP66/IP68. Рабочий объем 70х70х215 мм. Габариты, мм: Lнар. 420, øнар. 131. Питание термокожуха по стандартам: IEEE 802.3at (PoE+) (30Вт), Passive PoE 48…56V (30Вт). Питание видеокамеры по стандарту IEEE 802.3af (PoE).
Производитель: Тахион
- Код:
- 00031865
- Артикул
- 12009
- Базовая единица
- шт

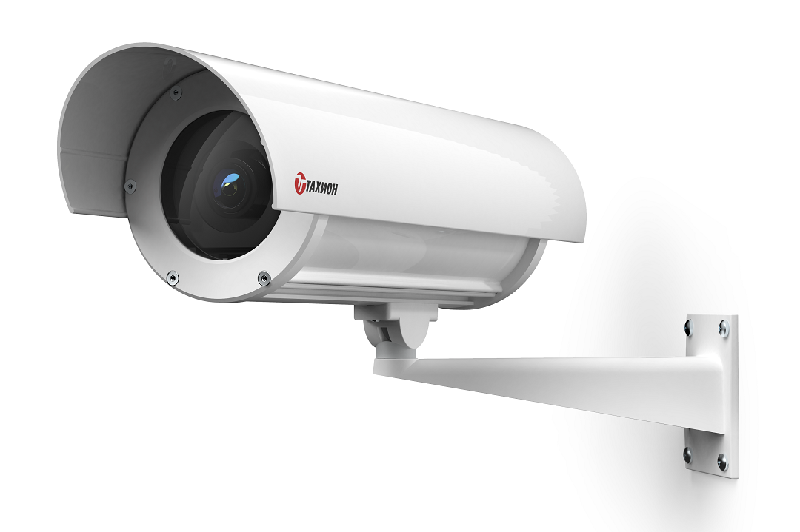

Термокожух взрывозащищенный ТГБ-4Г Ex IIC-PoE+ предназначен для установки сетевых (IP) и аналоговых видеокамер с объективами, ИК прожекторов и другого электронного оборудования и защиты его от воздействия окружающей среды (влаги, пыли и отрицательных температур). Место установки: наружные пространства и внутренние пространства помещений, классифицированные как взрывоопасные зоны классов 1, 2, 21 и 22 (при классификации по зональному принципу), где возможно образование взрывоопасной смеси группы I и взрывоопасных газовых смесей подгрупп IIА, IIВ, IIC, пылевых сред подгрупп IIIА, IIIВ, IIIC, температурных классов Т1-Т6 или взрывоопасные зоны класса В-I, В-Iа, В-Iб, В-Iг, согласно главе 7.3 «Правил устройства электроустановок» (ПУЭ).
- Выполнен в виде взрывонепроницаемой оболочки по ГОСТ 31610.0 (IEC 60079-0), ГОСТ IEC 60079-1, ГОСТ IEC 60079-31
- С маркировкой взрывозащиты 1Ex db IIC T6 Gb X / Ex tb IIIC T80°C Db X
- Со степенью защиты IP66/IP68, обеспечиваемой оболочкой.
- Модуль для установки видеокамеры изолирован от корпуса термокожуха.
- Смотровое окно выполнено из ударопрочного закалённого стекла.
- Термокожух выпускается по техническим условиям ТУ 26.30.50-081-31006686-2019.
Термокожух обеспечивает:
- отключение питания термокожуха при повышении температуры внутри его выше +70°С (из-за климатических факторов - в летний период) и восстановление питания после понижения температуры ниже +60°С;
- автоматическое включение/отключение встроенного обогревателя в заданном диапазоне температур;
- стабилизацию температуры видеокамеры (встроенный вентилятор);
- преобразование ряда входных напряжений в стандартный ряд напряжений питания видеокамер;
- безаварийное включение электропитания видеокамеры при отрицательной температуре внутри термокожуха при перерывах в электропитании, исключая выход видеокамеры из строя при запуске;
Термокожух соответствует:
- техническим требованиям – ГОСТ Р 51558;
- требованиям безопасности – ГОСТ Р МЭК 60065;
- требованиям по ЭМС – ГОСТ Р 50009, ГОСТ 30804.3.2, ГОСТ 30804.3.3;
- степени защиты от поражения электрическим током по ГОСТ 12.2.007.0 – III классу;
- климатическому исполнению – УХЛ1, 5 по ГОСТ 15150;
- степени защиты – IP66/IP68 по ГОСТ 14254.
Технические характеристики:
Стандарты питания термокожуха / мощность источника питания, Вт |
IEEE 802.3at (PoE+) / 30 Passive PoE 48…56 В / 30 (см. таблицу ниже) |
Стандарты IP-видеокамеры |
Ethernet 10/100BASE-TX IEEE 802.3af |
Максимальная длина кабеля UTP кат. 5е, м | 100 (см. таблицу ниже) |
Напряжение / ток внутреннего источника питания для доп. устройства, В DC / А | – |
Мощность потребления устанавливаемой IP-видеокамеры, Вт | 6,5 |
Температура вкл./откл. обогрева*, °С | +20 / +25 |
Мощность обогрева, Вт до хол. запуска/после хол. запуска | 22 / 15 |
Максимальная потребляемая мощность (включая IP-видеокамеру), Вт, не более | 25 |
Диапазон температуры окружающей среды при эксплуатации, °С | -60 … +50 |
Температура вкл./откл. холодного запуска, °С | -10 / -15 |
Влажность воздуха при +25 °С, % | до 100 |
Устойчивость к несанкционированным действиям (НСД) | II (средняя) по ГОСТ Р 51558 |
Устойчивость к низким температурам | III (высокая) по ГОСТ Р 51558 |
Устойчивость к внешним воздействиям | III (высокая) по ГОСТ Р 51558 |
Степень защиты оболочки | IP66/IP68 по ГОСТ 14254 |
Устойчивость к импульсным помехам по цепям Ethernet | класс 2 по ГОСТ Р 51317.4.5 |
Материал корпуса | сплав алюминиевый, покрытие – краска порошковая RAL9002** |

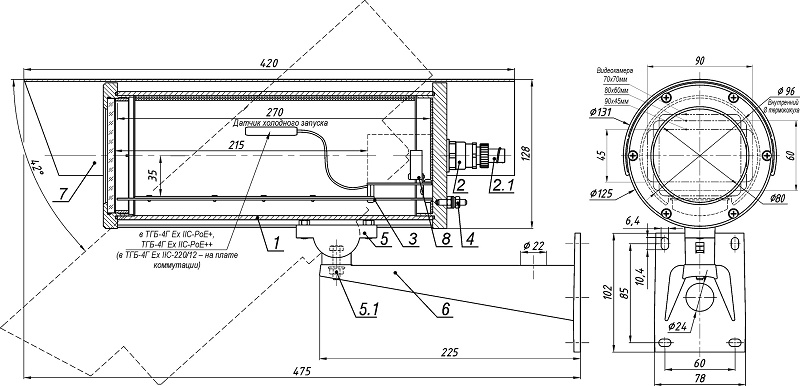

Габаритные размеры | см. рисунок |
Масса с упаковкой, кг, не более | 3,5 |
Режим работы | круглосуточный |
Напряжение Длина линии |
48 В | 50 В | 56 В |
50 м | -55 °С | -60 °С | -60 °С |
100 м | -50 °С | -55 °С | -60 °С |
