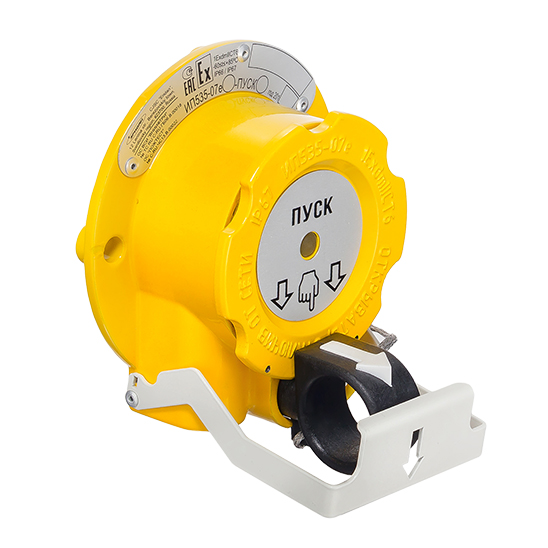

УДП ИП-535-07е-ПУСК-И2 (КВМ20, ЗГ) желтый

Комплектация:

• УДП ИП 535-07е И2 - Устройство Дистанционного Пуска 1ExdmIICT6
• КВМ20 - Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм
• ЗГ -  оконечная заглушка

Устройство Дистанционного Пуска ИП535-07e "ПУСК" взрывозащищенное (УДП)

Используется для запуска исполнительных механизмов систем пожаротушения, дымоудаления и т. п.

Активация УДП производится двумя действиями (обязательное требование к УДП действующего ГОСТ 53325-2012).

Может подключаться напрямую в шлейф пожарной сигнализации для работы с приемно-контрольным прибором (исполнение И2).

Устройство Дистанционного Пуска применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей, судостроительной отраслей и взрывоопасных зонах других производств.

Отличительные особенности УДП ИП535-07е "ПУСК":

• активация УДП производится двумя действиями
• «антивандальная» конструкция корпуса
• приводной элемент - магнитоуправляемый, виброустойчивый и ударопрочный
• используется для запуска исполнительных механизмов систем пожаротушения, дымоудаления и т.п.
• максимально допустимое коммутируемое напряжение 60В при максимально допустимом коммутируемом токе 0,5А
• может подключаться напрямую к цепям исполнительных устройст или в шлейф ПС для работы с ПКП
• подключение в адресные системы пожарной сигнализации при помощи адресных меток или расширителей

Принцип работы:

Активация устройства производится путем смещения вниз защитного элемента (1) и извлечения на себя приводного элемента (2). При этом ломается сменный элемент (3). При возвращении приводного элемента (2) в исходное положение устройство вновь начинает работать в дежурном режиме (только для исполнения И1). Для установки защитного элемента (1) в рабочее положение потребуется новый сменный элемент (3), который идет в комплекте поставки. Это позволяет использовать устройство многократно.

Конструкция:

• приводной элемент конструктивно отделен от корпуса
• неокисляющиеся пружинные клеммы WAGO
• выпускается в корпусе из алюминиевого сплава АК 12 ПЧ

Ключевые характеристики:

• высокая пылевлагонепроницаемость IP67 и виброустойчивость (заливка компаундом)
• возможность многократного использования
• для постоянного контроля шлейфа и индикации дежурного режима установлен зеленый светодиод при активации светодиод гаснет (Исполнение И2)

Технические характеристики

УДП ИП535-07е "ПУСК" И2 можно включать в шлейф пожарной сигнализации на размыкание (последовательное включение) или на замыкание (параллельное включение).
