ИПДЛ-152Л-П (7-140)

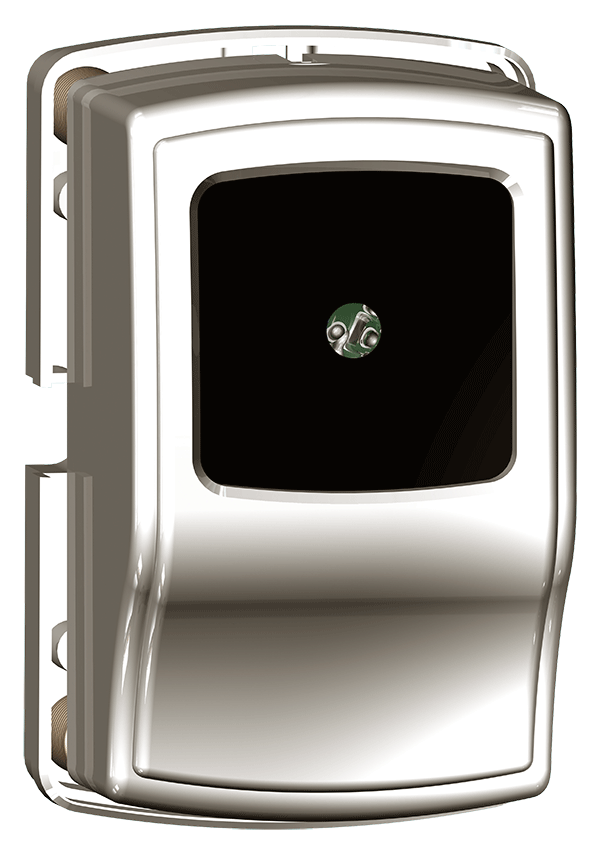

Извещатель пожарный дымовой оптико-электронный линейный двухпозиционный с подогревом
Производитель: ДИП-Интеллект
- Код:
- 00032043
- Артикул
- ИП-212-152Л-П (7-140)
- Базовая единица
- шт
Двухпозиционный четырехпроводный линейный извещатель с подогревом ИП212-152Л-П (ИПДЛ-152Л-П)
Назначение:
Линейные извещатели серии 152 предназначены для применения в системах пожарной сигнализации и автоматики различных зданий и сооружений. Извещатели способны обнаруживать появление дыма в защищаемых помещениях и передавать на приемно-контрольные приборы как сообщение о пожаре, так и сообщения о возникающих неисправностях (перекрытие луча, загрязнение или запыление линз, потеря связи между компонентами, обнаружение дефектов при самоконтроле). Извещатели разработаны для применения в закрытых отапливаемых и неотапливаемых помещениях, а также в условиях возможного выпадения росы или инея (модификации с подогревом).
- Линейные извещатели серии 152 рассчитаны на долговременную работу в жестких условиях эксплуатации по температуре, влажности, электромагнитным помехам, механическим воздействиям и пр.
- Извещатели обеспечивают одинаково высокую обнаружительную способность к различным типам дымов (светло и темноокрашенным, черным, мелко и крупнодисперсионным).
- Извещатели производятся в общепромышленном исполнении и могут применяться практически с любыми приемно-контрольными приборами и контроллерами, так как имеют различные модификации по выходным цепям (токовые, релейные, интерфейсные).
Устройство:

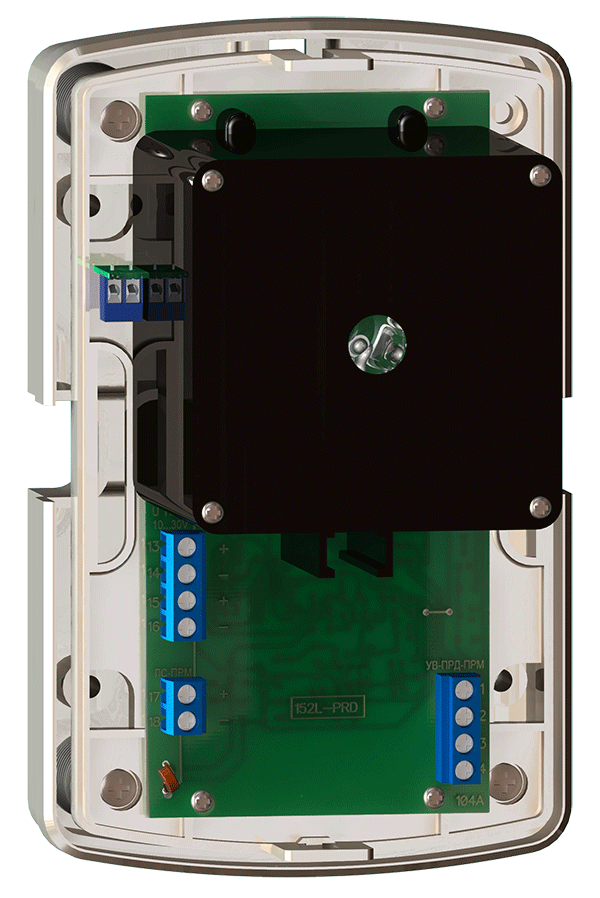

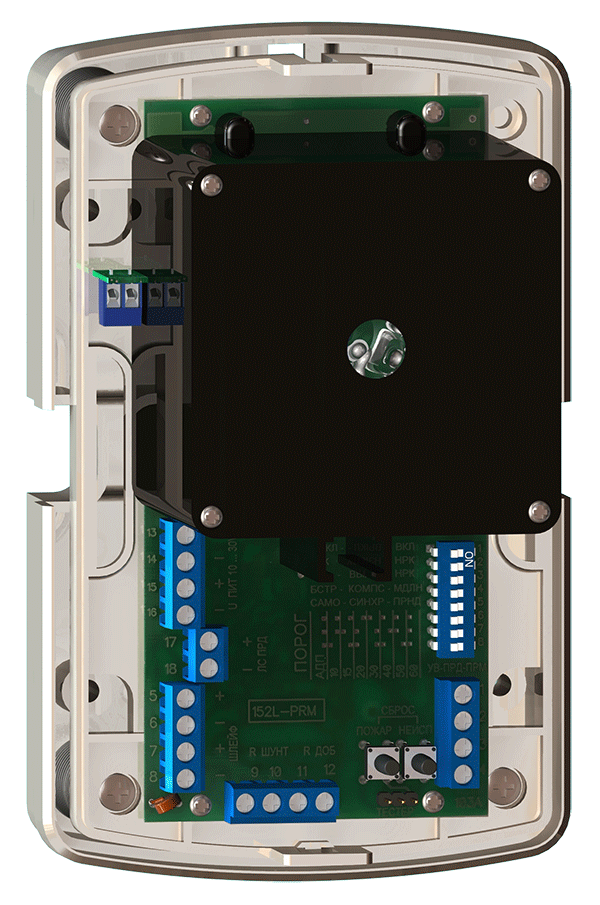

Двухпозиционные извещатели ИП212-152Л-П состоят из блока приемника и блока передатчика. Блоки извещателя (приемника и передатчика) отличаются друг от друга различными установленными в них платами. Кроме этого блоки извещателя с подогревом имеют в своем составе модуль нагревателя.
На оптических системах блоков имеются защелки для установки лазерного юстировочного устройства, которое позволяет достаточно точно совместить оптические оси этого устройства и блока извещателя. Оптическая система блоков четырехканальная. В двухпозиционных извещателях все четыре канала используются или для формирования узкого оптического луча (в передатчиках) или для фокусировки принимаемого излучения (приемниках).
Выходные цепи
- Оптореле «Пожар НРК»
- Оптореле «Пожар НЗК»
- Оптореле «Неиспр НЗК»
Технические характеристики
| Наименование параметра | Значение |
|---|---|
| Максимальная ширина защищаемого одним извещателем пространства |
не более 9 м (в соответствии с СП5.13130) |
| Диапазон возможных расстояний между приемником и передатчиком | от 7 до 140 м |
| Напряжение питания извещателей | от 10 до 30 В |
|
Ток, потребляемый извещателями в режиме «Норма»: приемник ИП212-152Л-П передатчик ИП212-152Л-П |
не более 12 мА не более 1,5 мА |
| Напряжение питания подогрева извещателей | от 16 до 28 В |
| Ток потребления по цепям подогрева блоков извещателей |
не более 90 мА |
| Ток утечки при питании напряжением обратной полярности | не более 2 мкА |
| Длительность отключения питания для сброса | не менее 1,5 с |
|
Инерционность срабатывания извещателя: типовая максимальная |
6 с 8 с |
|
Величина сопротивления замкнутых контактов оптореле: типовая максимальная |
8 Ом 10 Ом |
| Величина сопротивления разомкнутых контактов оптореле | не менее 500 кОм |
| Величина сопротивления изоляции выходных опторелейных цепей от цепей питания извещателя | не менее 500 кОм |
| Ток, коммутируемый опторелейными выходами | не более 100 мА |
| Напряжение, коммутируемое опторелейными выходами | не более 100 В |
| Предельное значение компенсации чувствительности | 3 дБ (50%) |
| Величина сопротивления проводов линии связи (для ИП212-152Л-П) | не более 220 Ом |
| Величина емкости проводов линии связи (для ИП212-152Л-П) | не более 15 000 пФ |
| Габаритные размеры приемника (передатчика) | не более 160х100х115 мм |
| Масса приемника (передатчика) | не более 0,5 кг |
| Габаритные размеры устройств выносных УВ-ПРД и УВ-ПРМ-ПРД | не более 55х55х21 мм |
| Масса УВ-ПРД и УВ-ПРМ-ПРД | не более 0,04 кг |
| Диапазон рабочих температур модификации с подогревом | от минус 40 до + 55°С |
| Максимально-допустимая относительная влажность модификации с подогревом | 100% |
| Максимально допустимая частота вибрации | 55 Гц |
| Максимально-допустимая освещенность в месте установки | 12 000 лк |
| Степень жесткости по устойчивости к воздействию ЭМП | третья |
| Степень защиты оболочки по ГОСТ 14254 | IP 40 |
