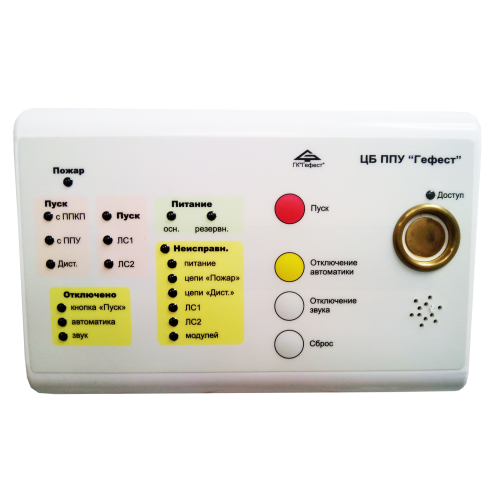

ЦБ Гефест

Центральный Блок (ЦБ) предназначен для контроля и управления:

• системами оповещения и управления эвакуацией 1 и 2 типов
• установками дымо- и газоудаления
• инженерным и технологическим оборудованием
• аварийным освещением

Управление исполнительными устройствами и их контроль производятся по двум контролируемым радиальным линиям связи (ЛС).

Устройства промышленной и пожарной автоматики подключают в ЛС непосредственно или с помощью устройств, входящих в ППУ «Гефест».

Особенности:

• ЦБ имеет одно направление управления и 2 ЛС для управления исполнительными устройствами
• ЦБ осуществляет запуск устройств промышленной и пожарной автоматики по сигналам от ППКП,  устройств дистанционного пуска, кнопки с лицевой панели ЦБ

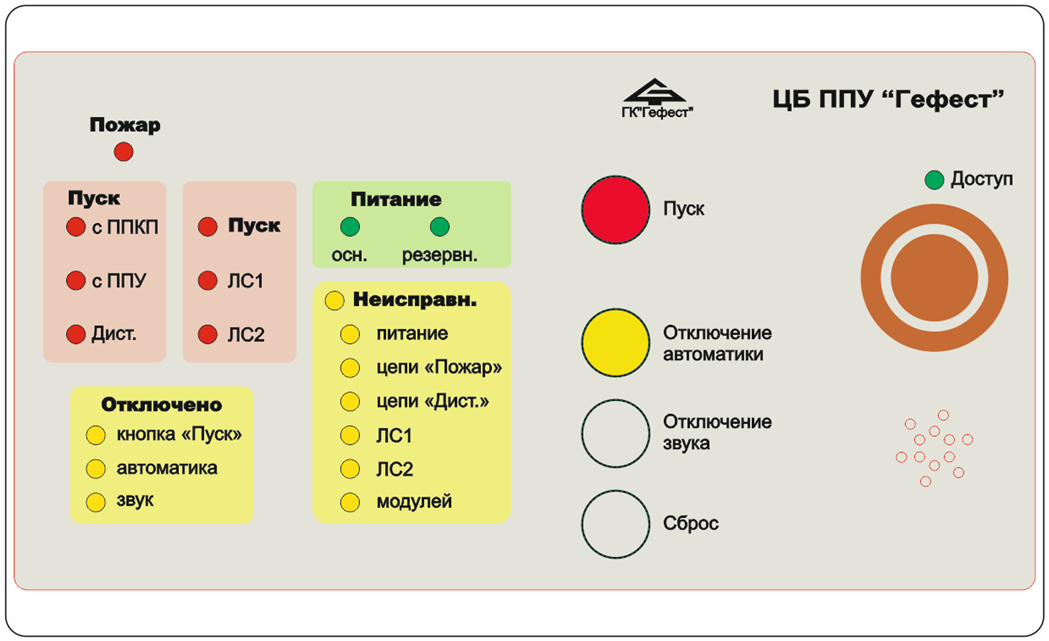

• встроенная световая индикация и звуковая сигнализация о режимах работах, принятых извещениях и передаваемых сигналах соответствуют требованиям ГОСТ Р 53325-2012
• ЦБ управляет двумя ЛС, непрерывно контролируя их на обрыв и короткое замыкание
• в ЦБ предусмотрена возможность задания времени задержки на исполнение команды, независимо для каждой ЛС
• в ЦБ реализована защита от несанкционированного доступа к кнопкам управления с помощью ключей Touch Memory (до 5 штук)
• в ЦБ предусмотрены три оптоэлектронных выхода «Пуск», «Неисправность» и «Автоматика отключена» для передачи информации о состоянии ЦБ на внешние устройства.

ЦБ выполнен в виде блока со съемной крышкой, внутри которого на основании расположена печатная плата с клеммами подключения линий управления, питания и ЛС.

Выбор периферийных устройств определяется необходимостью управления конкретными устройствами промышленной и пожарной автоматики.

ЦБ позволяет включать в одну линию связи объекты управления, которые находятся постоянно во включенном состоянии, например, световые оповещатели «Выход», и объекты управления, включаемые по сигналу «Пуск» (звуковые оповещатели, световые оповещатели «Пожар» и т.п.) с номинальным напряжением питания 24 В.

Входы управления

В ЦБ предусмотрены два, контролируемых на обрыв и КЗ, раздельных входа для приёма пусковых сигналов от устройств дистанционного пуска УДП (цепь Дист.) и от прибора приемно-контрольного пожарного ППКП (цепь Пожар). Пусковой сигнал – замыкание контактов. Входы управления от ППКП подключают к клеммам ХТ10, от УДП – ХТ11.

Информационные выходы

В ЦБ предусмотрены три выхода (оптореле) для передачи во внешние цепи обобщенных дискретных сигналов:

• «Пуск»
• «Неисправность»
• «Автоматика отключена»
