Коллектор NVC К1-50-2 Прав.
Коллекторы предназначены для подсоединения нескольких модулей к трубопроводу установки газового пожаротушения (410001)
Производитель: Спецавтоматика АО
- Код:
- 00032897
- Базовая единица
- шт
Коллекторы предназначены для подсоединения нескольких модулей к трубопроводу установки газового пожаротушения и могут применяться, как в модульных установках с несколькими сосудами, так и в случае централизованной установки газового пожаротушения.
- Рабочее давление коллекторов 5 МПа.
- Пробное давление коллекторов 7,5 МПа.
Исполнение коллектора:
- без обратного клапана
- количествj подключаемых модулей: 2
- условный диаметр коллектора: 50

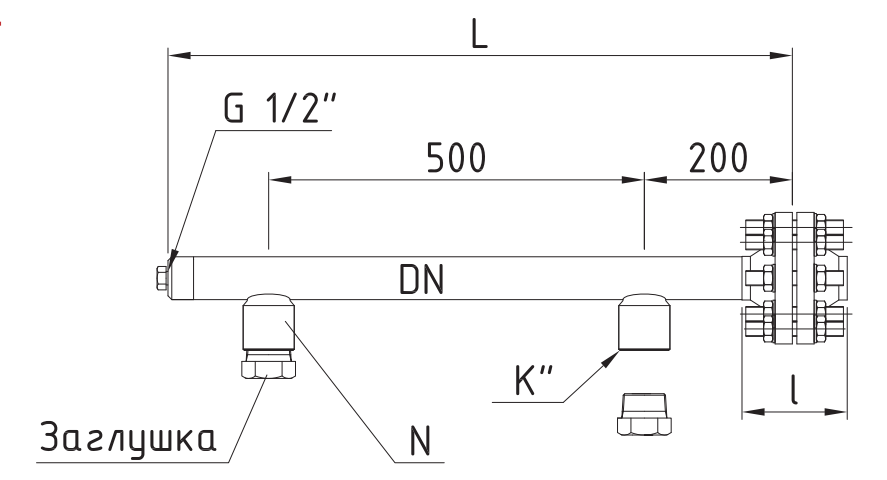

Коллектор состоит из трубопровода с муфтами для подключения модулей МПА- NVC1230 через рукав высокого давления. Торцевая коллекторная заглушка имеет внутреннюю резьбу G1/2” для возможности установки сигнализатора давления универсального (СДУ-М) и подключения оборудования при гидравлических/пневматических испытаниях трубопровода на объекте. Наличие фланцевых соединений на коллекторе облегчает работы по монтажу трубопровода на объекте. Сигнализатор давления универсальный (СДУ-М) в комплект поставки не входит и заказывается при необходимости отдельно.
Технические характеристики
Код оборудования |
Обозначение |
Диаметр условного прохода, DN,мм |
Количество подключаемых модулей, N, шт |
Длина L, мм |
l, мм |
Вместимость модуля, л |
Резьба муфты под РВД, K’’ |
Масса, кг |
410001 | К1-50-2 | 50 | 2 | 835 | 140 | от 52 до 106 | 2” | 22,3 |
