УК-20/5

Устройство коммутационное "УК-20" применяется в системах охранно-пожарной сигнализации и предназначено для управления подключением и отключением приборов, входящих в состав систем охранно-пожарной сигнализации, и коммутацией исполни-тельных устройств (ламп, сирен, видеокамер, систем пожаротушения, электромагнитных замков и т.д.) к сети переменного тока номинальным напряжением 220В или источнику постоянного тока до 28В путем замыкания и размыкания контактов реле.

Устройство

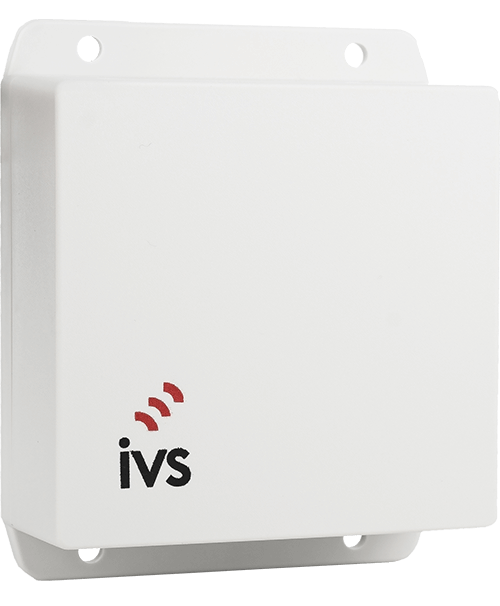

Конструкция устройств представляет собой пластмассовый корпус с установленной внутри платой, которая крепится к основанию посредством защелок. На плате расположены элементы электрической схемы и выходные колодки. Крепление устройства к строительным конструкциям осуществляется с помощью четырех отверстий в основании, доступ к которым (как и к колодкам) обеспечивается после снятия корпуса, крепящегося посредством защелок. Электрическая схема УК-20/5 приведена на рисунке:

Технические характеристики
