Security Hub (УОО) (2.0)
Устройство оконечное объектовое. Контроллер радиоканальный для работы с беспроводными извещателями Астра-РИ-М, дальность радиоканала 100 м, до 30 беспроводных извещателей,
Производитель: ТЕКО
- Код:
- 00033255
- Артикул
- Н00004346
- Базовая единица
- шт
8 295 руб.
Назначение
Предназначен для организации охранной, пожарной, тревожной, аварийной и других видов сигнализации в составе программно-аппаратного комплекса (ПАК) «Астра» (в комплекс входят сервер, объектовые устройства, мобильное приложение, веб-приложение, автоматизированное рабочее место пульта централизованной охраны (АРМ ПЦО)).
Особенности
- обеспечивает регистрацию и обработку состояний 30 беспроводных датчиков системы Астра-РИ-М (выпуска с декабря 2015 г);
- обеспечивает обмен информацией с мобильным и веб приложениями через сервер:

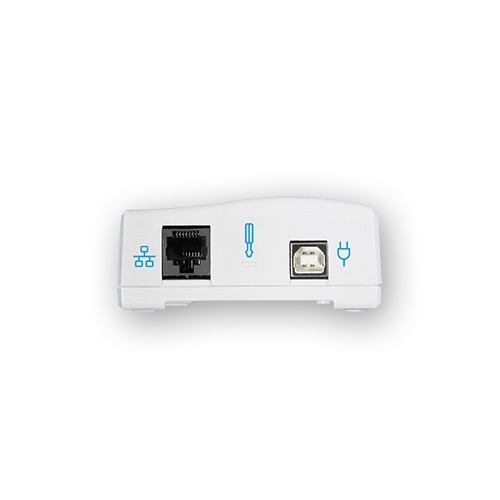

- по проводному каналу, через разъем типа RJ45 (Ethernet 10 BASE-T) и сеть провайдера,
- по беспроводному каналу, через SIM-карту (GPRS/EDGE) оператора сотовой связи стандарта GSM;
- настройка и обслуживание контроллера производится с помощью АРМ ПЦО или мобильного или веб приложения и встроенной в него пошаговой инструкции пользователя;
- электропитание контроллера осуществляется от трех независимых источников в любой комбинации:
- от основного источника электропитания c номинальным напряжением 12 В через клеммы +12V-,
- от резервного источника электропитания c номинальным напряжением 12 В через клеммы +12VR-,
- от бытовой сети 230 В 50 Гц через сетевой адаптер (не входит в комплект поставки) и порт USB 2.0 типа B c номинальным напряжением 5 В и током 1 А;
- осуществляется непрерывный контроль и оповещение о текущем состоянии электропитания;

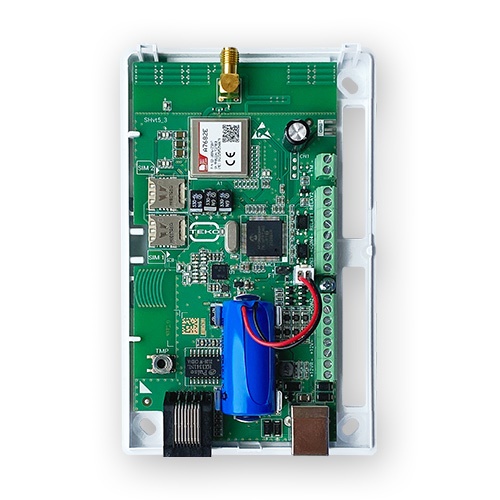

- для обеспечения резервирования электропитания внутри контроллера имеется литий-ионная (Li-Ion) аккумуляторная батарея (АКБ) типоразмера 2/3 A с номинальным напряжением 3,7 В, емкостью 600 или 700 мА/ч (в зависимости от текущей комплектации) и разъем для подключения АКБ. При питании от АКБ обеспечивается связь только по беспроводному каналу GSM;
- контроллер имеет встроенный вход Touch Memory (ТМ) для подключения считывателя ключей стандарта «iButton» и/или клавиатуры «Астра-КТМ-С». Коды ТМ регистрируются из АРМ ПЦО и пользовательских приложений;
- контроллер имеет 4 программируемых входа (+CON1-, +CON2-, +CON3-, +CON4-) для подключения проводных датчиков охранного, пожарного и технологического типов;
- контроллер имеет два встроенных сигнальных реле с программируемыми режимами работы;
- клеммы CONx- могут быть запрограммированы как выход "открытый коллектор" для подключения сирены и сигнальной лампы (например, Астра-10 исп. М2).
Технические характеристики
| Параметры радиоканала: | |
|---|---|
| - рабочая частота | 433,42 МГц (литера «1») |
| - радиус действия радиоканала на прямой видимости, не менее* | 100 м |
| Питание от внешнего источника 12 В: | |
|---|---|
| - напряжение основного (клеммы +12V-) и резервного (клеммы +12VR-) питания | от 10,5 до 13,6 В |
| - максимальный ток потребления | 300 мА |
| - номинальный ток потребления, не более | 150 мА |
| Питание через сетевой адаптер от порта USB: | |
|---|---|
| - сетевое напряжение | от 110 до 240 В |
| - потребляемая мощность, не более | 5 Вт |
| - напряжение основного питания | 5 В ± 5% |
| - максимальный ток потребления, не более | 500 мА |
| - номинальный ток потребления, не более | 200 мА |
| Питание от АКБ: | |
|---|---|
| - напряжение питания от АКБ | от 3,3 до 4,2 В |
| - время работы от АКБ | от 4 до 8 ч |
| - порог передачи информации о разряде АКБ | 3,5 В |
| - время заряда полностью разряженной батареи, не более | 10 ч |
| Сопротивление охранного/технологического ШС (клеммы +CONx, 12V- или 12VR-): | |
|---|---|
| - норма | от 3 до 5 кОм |
| - нарушение | от 0 до 3 или более 5 кОм |
| Сопротивление пожарного ШС (клеммы +CONx-): | |
|---|---|
| - норма | от 3 до 5 кОм |
| - нарушение | от 1,5 до 3 и от 5 до 12 кОм |
| - неисправность | от 0 до 1,5 и более 12 кОм |
| Сопротивление пожарного ШС с двойной сработкой (клеммы +CONx-): | |
|---|---|
| - норма | от 3 до 5 кОм |
| - нарушение | от 0 до 1,5 и от 5 до 12 кОм |
| - внимание (с резистором Rдоб) | от 1,5 до 3 кОм |
| - неисправность | более 12 кОм |
| Параметры реле (клеммы RELAY 1, RELAY 2): | |
|---|---|
| - максимальное напряжение нагрузки | 100 В |
| - максимальный ток нагрузки | 0,1 А |
| Параметры выхода "открытый коллектор" (клеммы CONx-): | |
|---|---|
| - максимальное напряжение нагрузки | 24 В |
| - максимальный ток нагрузки | 0,25 А |
| время технической готовности, не более | 60 с |
| максимальная длина линии интерфейса Touch Memory (ТМ) | 15 м |
| габаритные размеры | 136 × 86 × 38 мм |
| масса без АКБ | 0,14 кг |
| Условия эксплуатации: | |
|---|---|
| - диапазон температур | от - 20 до + 55 °С |
| - относительная влажность воздуха без конденсации влаги | до 98 % при + 25 °С |
Информативность

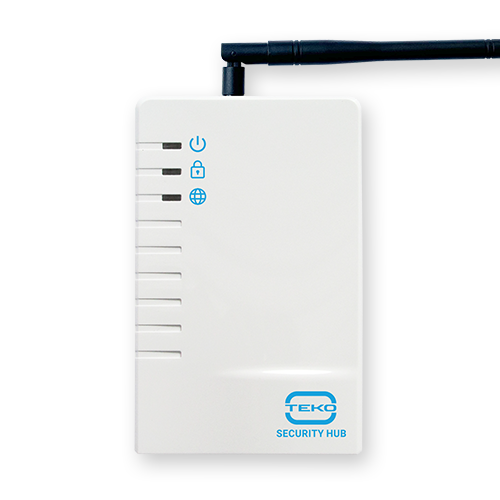

- три двухцветных индикатора:
- индикатор «ПИТАНИЕ» - состояние питания и охраны,
- индикатор «РАДИОСЕТЬ» - общее состояние датчиков,
- индикатор «СВЯЗЬ» - состояние связи с сервером;
- сетевой интерфейс LAN (Ethernet 10/100 Base-T) для обмена информацией с мобильным и веб приложениями через публичный сервер;
- беспроводной канал через две SIM карты (GPRS/EDGE) операторов сотовой связи стандарта GSM для обмена информацией с мобильным и веб приложениями через публичный сервер
