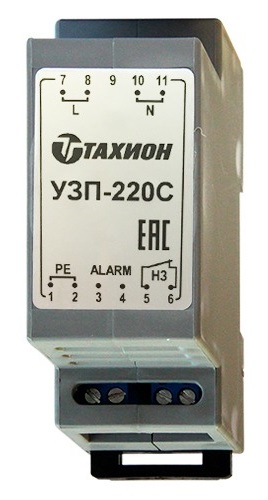

УЗП-220С
Устройство защиты питающих линий 220В с сигнализацией о пропадании напряжения
Производитель: Тахион
- Код:
- 00033353
- Артикул
- 20106
- Базовая единица
- шт
2 070 руб.
Назначение
Устройство защиты электропитания УЗП-220С предназначено для защиты оборудования, подключённого к линиям электропитания переменного тока 220 В, от наведенных напряжений, вызванных электромагнитными импульсами высоких энергий (грозовыми, электростатическими разрядами и т.д) и сигнализации отсутствия напряжения 220 В на входе устройства.
- Степень защиты в соответствии с ГОСТ 14254 IP20.
- Конструктивно УЗП-220С выполнено в пластмассовом корпусе с креплением на 35мм DIN-рейку.
- Изделие выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.
- УЗП-220С – однофазное устройство защиты класса III, по техническим и эксплуатационным характеристикам удовлетворяющее требованиям ГОСТ Р 51992-2002 (МЭК 61643-1-98), ГОСТ Р 50030.1-2000, ГОСТ Р 50571.19-2000.
- УЗП-220С применяется в сетях с системой заземления TN-S и устанавливается в пределах 1а(в) -2 зон молниезащиты (в соответствии с МЭК 1312-1).
Устройство имеет следующие виды сигнализации:
- сигнализация о выходе из строя устройства УЗП-220С (контакты 5,6 (НЗ));
- сигнализация о пропадании напряжения 220 В с контакты 3,4 (ALARM)).
Технические характеристики:
| Номинальное рабочее напряжение, В: | 220 |
| Максимальное длительное рабочее напряжение, В: | 275 |
| Диапазон рабочих температур, С°: | -55° до +80° |
| Габаритные размеры, мм: | 89х58х35 |
| фаза/нейтраль | фаза/земля | нейтраль/земля | |
|---|---|---|---|
| Номинальный разрядный ток при tимп. 8/20 мкс, кА | 3 | 3 | 5 |
| Напряжение испытательного импульса, кВ | 6 | 6 | 10 |
| Уровень напряжения защиты, В | 850 | 1500 | 700 |
| Время срабатывания менее, нсек | 25 | 100 | 100 |
