ШАК

Шкаф Аппаратуры Коммутации управляется прибором управления из состава комплекта СПРУТ-2 и предназначен для:• коммутации силовых цепей пожарных, спринклерных, дренчерных насосов, насосов дозаторов, жокей насосов, электрозадвижек, компрессоров, вентиляторов, насосов циркуляции и подпитки отопления, дренажных насосов, реле сигнализации и управления• электропитания одно-, трехфазных нагрузок и нагрузок по постоянному току• коммутации силовых цепей автоматического включения резерва электропитания (АВР)

Производитель: Плазма-Т

Код:
00033961
Базовая единица
шт
Данная модель является проектным оборудованием, цены по запросу.

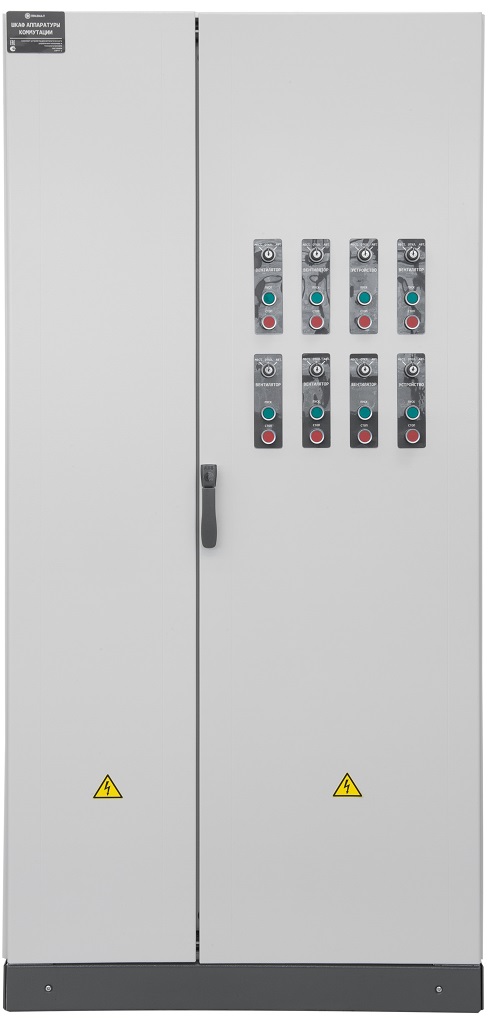

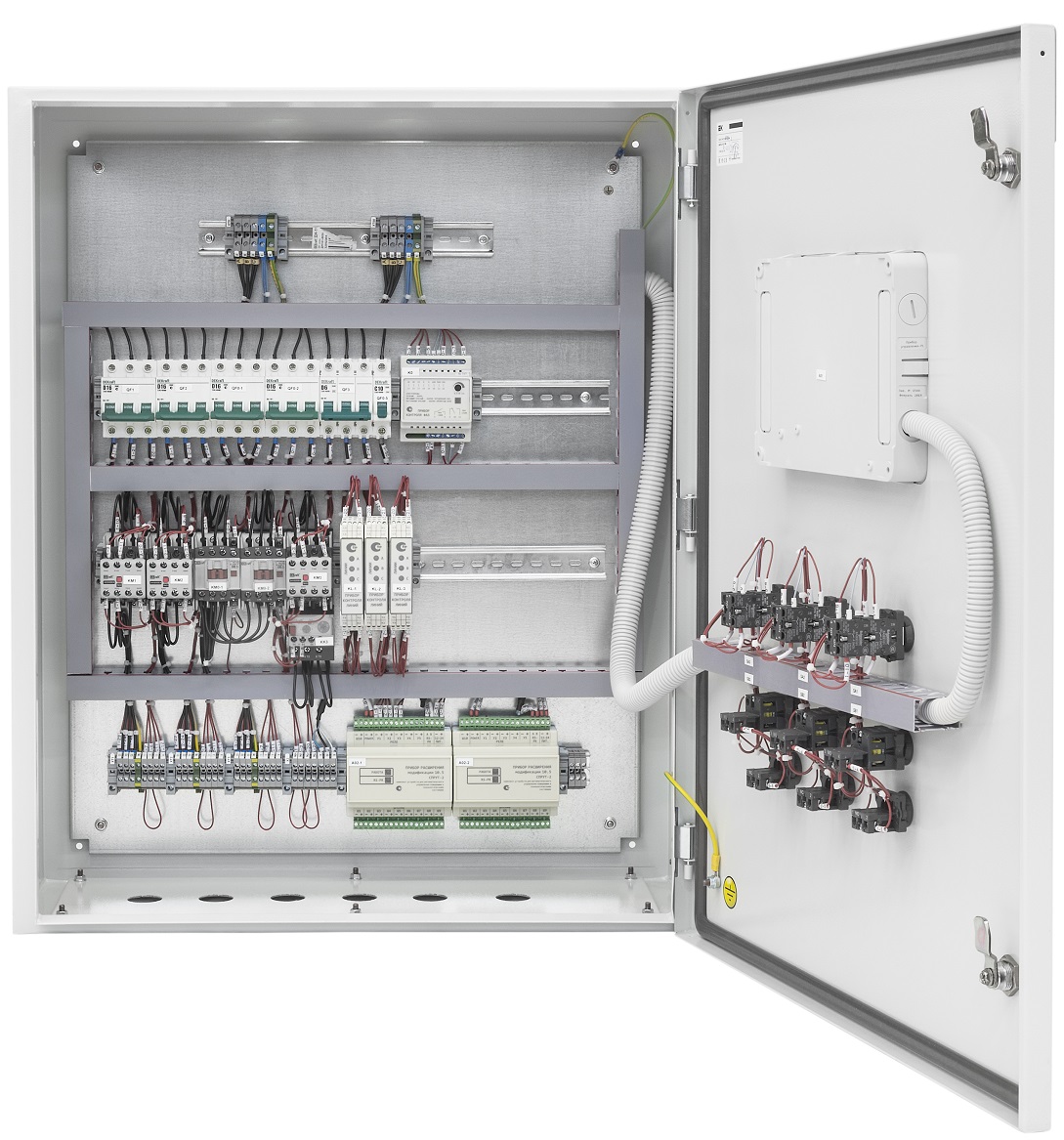

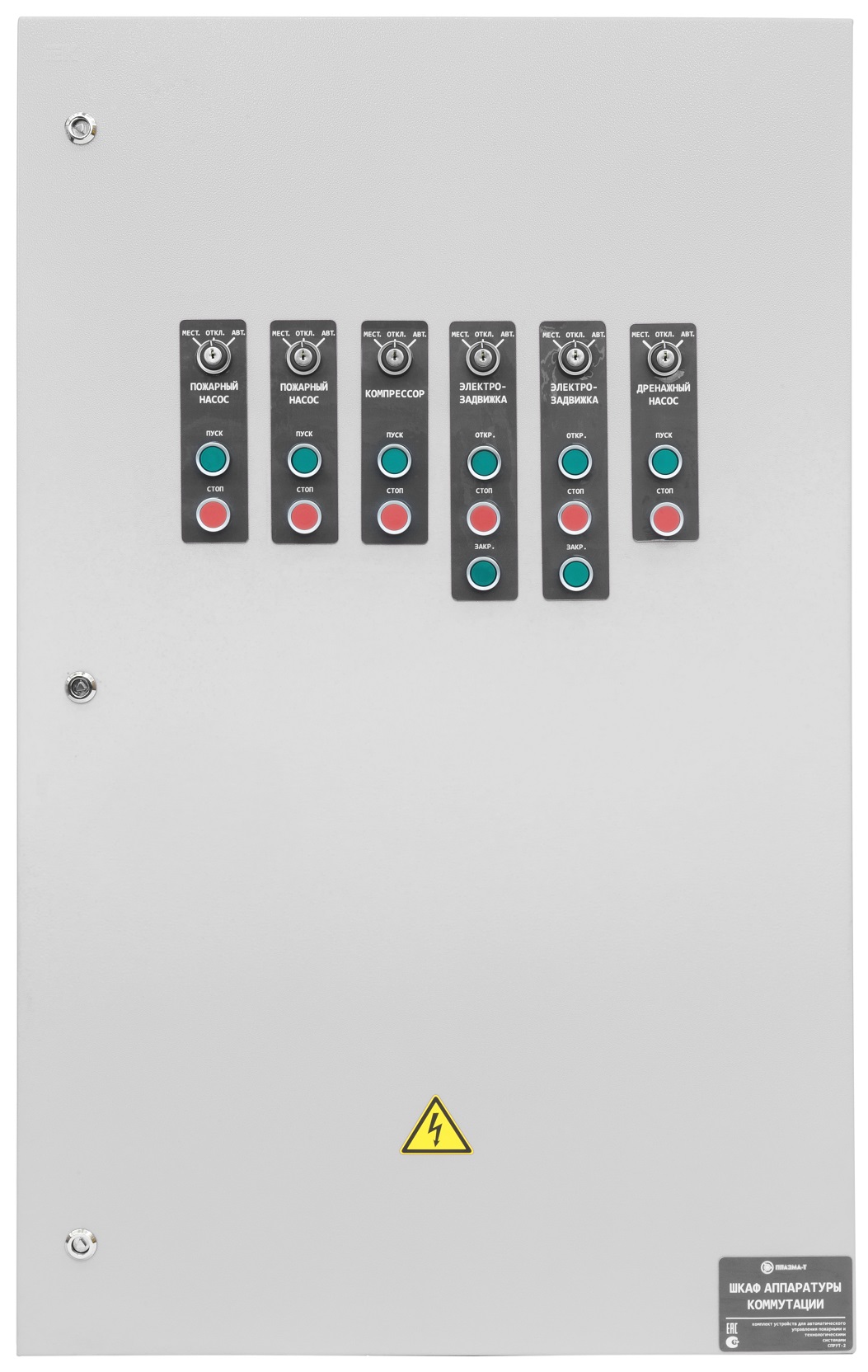

Шкаф аппаратуры коммутации

Для подбора исполнения шкафа управления предлагается программа «Конфигуратор».

ШАК предназначен для:

  • коммутации силовых цепей пожарных, спринклерных, дренчерных насосов, насосов дозаторов, жокей насосов, электрозадвижек, компрессоров, вентиляторов, насосов холодного, горячего водоснабжения, насосов циркуляции и подпитки отопления, дренажных насосов, реле сигнализации и управления;
  • электропитания одно-, трехфазных нагрузок и нагрузок по постоянному току.
  • коммутации силовых цепей автоматического включения резерва электропитания (АВР)

Аппаратура коммутации ШАК может быть выполнена с использованием комплектующих ABB, SchneiderElectric или DEKraft по выбору заказчика

ШАК в качестве шкафа управления пожарными насосами широко применяется в составе установок пожаротушения «Спрут-НС»

Пример возможной конфигурации ШАК для управления насосной установкой пожаротушения:

ШАК исполнение ПН/18,5/3L/О + ПН/18,5/3L/Р + Жокей/3/3L/АВР + Задвижка Х/1/1L/АВР - Ш5/ПУPL/2ПР10.5/IP54:

  • ПН/18,5/3L/О – основной пожарный насос, мощность 18, 5 кВт, привод трехфазный, прямой пуск, подключен к основному электровводу
  • ПН/18,5/3L/Р - резервный пожарный насос, мощность 18, 5 кВт, привод трехфазный, прямой пуск, подключен к резервному электровводу
  • Жокей/3/3L/АВР – жокей насос, мощность 3 кВт, привод трехфазный, прямой пуск, подключен ко встроенному АВР
  • Задвижка Х/1/1L/АВР – задвижка 1 кВт, привод однофазный, подключена ко встроенному АВР
  • Ш5 – исполнения шкафа
  • ПУPL/2ПР10.5 – встроенный в ШАК Прибор управления с модулями ввода-вывода на 20 входов и 10 выходов
  • IP54 – степень защиты оболочкой

ШАК сертифицированы на применение в составе Комплекта устройств для автоматического управления пожарными и технологическими системами "СПРУТ-2", а также на соответствие требованиям ТР ТС.

Технические характеристики

Управление от Прибора управления(ПУ или ПУ-PL) Комплекта Спрут-2
Напряжения питания ШАК 380 В, 50 Гц
Напряжение, коммутируемое ШАК 380/220 В, 50 Гц
Максимальная коммути-руемая мощность: трехфазного устройства до 250кВт
однофазного устройства до 5,5 кВт
АВР до 250 кВт
электропитания трехфазной нагрузки ~380В до 250 кВт
электропитания однофазной нагрузки ~220В до 18,5 кВт
электропитания однофазной нагрузки -24В до 0,1 кВт
Средний срок службы не менее 10 лет
Диапазон рабочих температур от -10°C до +55°C
Условия для ШАК с устройствами плавного (УПП) пуска и/или с преобразователями частоты (ПЧ) Рабочая температура от 0 до +40°C.
Высота над уровнем моря ≤ 1000 м.
Для УПП не более 10 пусков в час.
Допустимая относительная влажность до 93% при 40°C
Степень защиты оболочки IP31 или IP54
Климатическое исполнение УХЛ 3.1.
Габаритные размеры и масса установки определяется программой «Конфигуратор» https://www.grumant.ru/upload/Configurator.zip
