ШУВ/2.2/IP31
Шкаф управления трехфазным двигателем вентилятора мощностью до 2,2 кВт (или однофазным до 1,1кВт) с прямым пуском, автоматический выключатель без тепловой защиты, комплектация DEK, IP31
Производитель: Плазма-Т
- Код:
- 00034178
- Базовая единица
- шт

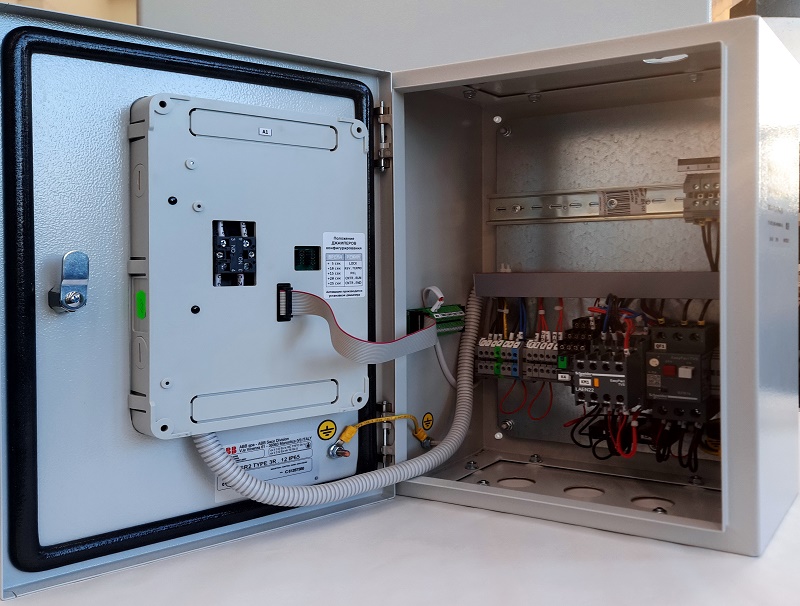

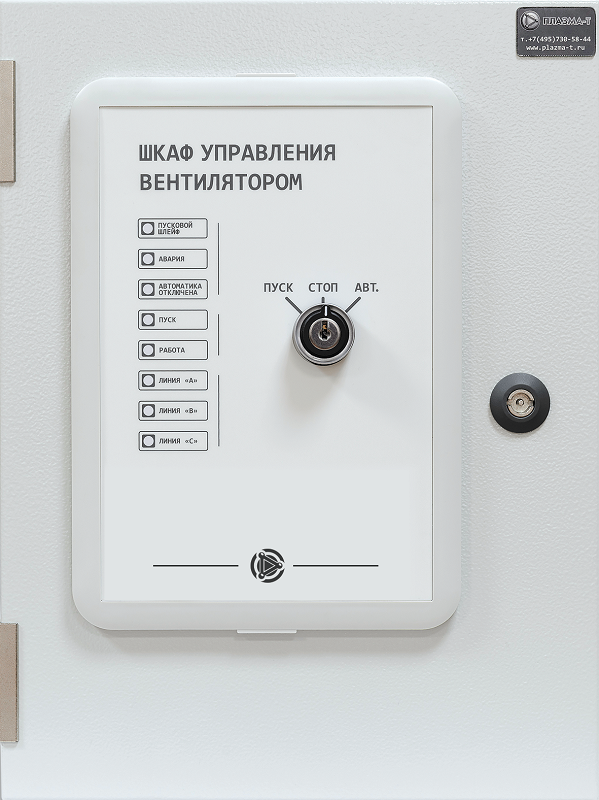

Шкаф управления вентилятором (ШУВ/2,2/IP31 - прямой пуск, комплектация DEK, IP31, мощность вентилятора 2,2 кВт)
Предназначен для управления одно/трехфазным электродвигателем приточного или вытяжного вентилятора системы противопожарной вентиляции 2,2 кВт, как в режиме «Местный пуск» с лицевой панели, так и по сигналам любого модуля/прибора управления в режиме «Автоматический пуск» с контролем и отображением состояния вентилятора при помощи световой индикации и с передачей сигналов состояния на модуль управления, а также с опцией управления электрическим нагревателем.
Работает с любыми типами пожарных приборов управления и управляется как через выход типа «сухой контакт», так и через потенциальный выход 24 В/220 В.
Соответствует требованиям ФЗ 123, ТР ЕАЭС 043/2017, СП 484.1311500.2020
- Обеспечивает возможность работы в режимах ручного и автоматического управления.
- Имеет пространство для монтажа модуля управления внутри шкафа размером не менее 140×180×140 мм.
- Наличие встроенного источника питания 24 В обеспечивает возможность электропитания встраиваемого модуля управления до 12,0 Вт.
- Согласно ГОСТ 53325-2012 обеспечивает контроль исправности цепи подключения электродвигателя вентилятора.
- Обеспечивает отображение режимов «Электропитание», «Автоматика отключена», «Вентилятор включен», «Авария» на встроенных световых индикаторах.
- Обеспечивает передачу состояний «Авария», «Автоматика отключена», «Вентилятор включен» на модуль управления.
- Аппаратура коммутации трех производителей: DEKraft.
- Степень защиты оболочки – IP31
Технические характеристики
Напряжение питания шкафа | при управлении трехфазным электродвигателем | ~380 В, 50 Гц |
при управлении однофазным электродвигателем | ~220 В, 50 Гц | |
Потребляемая мощность в дежурном режиме | до 5 ВА | |
Мощность вентилятора | 2,2 кВт | |
Габариты места для установки модуля управления внутри шкафа (В×Ш×Г) | не менее 140×180×140 мм | |
Мощность электропитания модуля управления | ±24В | до 14,0 Вт |
≈220В | до 20 ВА | |
Автоматический контроль | наличия питания на электровводе и включенного состояния вводного автомата | формирование сигнала «Авария» при отсутствии питания хотя бы по одной из фаз электроввода или отключении вводного автомата |
силовых цепей до электродвигателя | до 3-х цепей на обрыв* | |
времени пуска электродвигателя | от 5 до 75 сек | |
Работы пусковой аппаратуры | есть | |
исправности всех шлейфов | на обрыв и КЗ* | |
Сигнальные реле | Авария |
«Сухие контакты». Отсутствие сигнала – контакт разомкнут Наличие сигнала – контакт замкнут |
Автоматика отключена | ||
Вентилятор включен (Пуск) | ||
Органы управления | Переключатель режима работы с ключом «Пуск»-«Стоп»-«Авт.» | «Местный пуск», «Отключение», «Автоматический пуск» |
Дополнительная индикация | «Авария» | Включение встроенных индикаторов при наличии сигнала на входах LED |
«Автоматика отключена» | ||
Средний срок службы | не менее 10 лет | |
Диапазон рабочих температур | от -10°C до +55°C | |
Допустимая относительная влажность | до 93% при 40°C | |
Степень защиты оболочки | IP31 | |
Климатическое исполнение | УХЛ 3.1 | |
Производитель аппаратуры коммутации | DEKraft |
