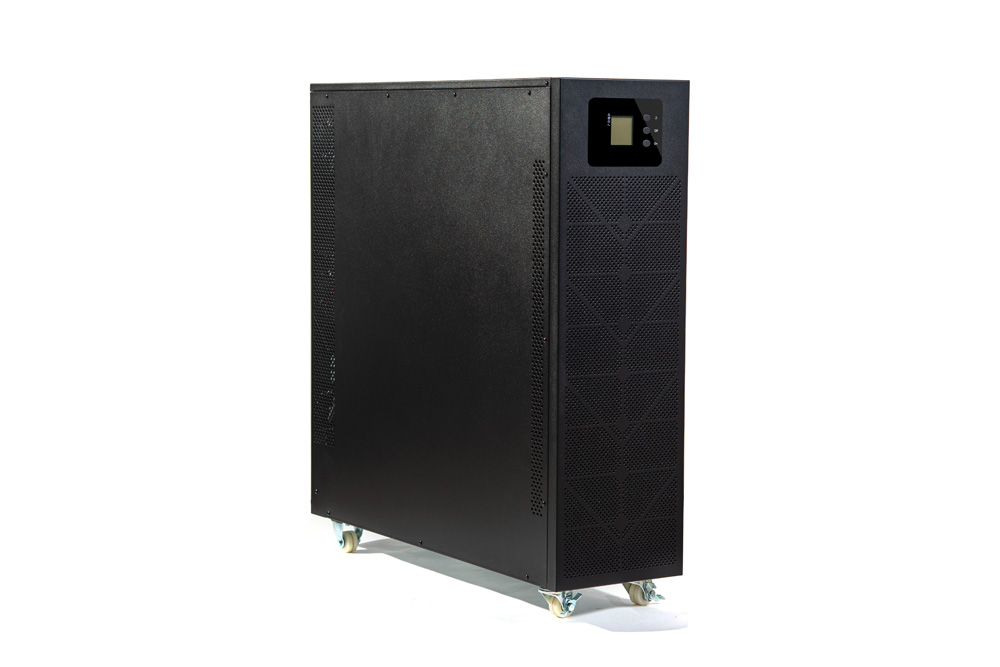

SKAT-UPS 20-3/3
Трехфазный источник бесперебойного питания 380В, 20 кВА (18 кВт) On-Line,
Производитель: БАСТИОН
- Код:
- 00034387
- Артикул
- 526
- Базовая единица
- шт
620 600 руб.
SKAT-UPS 20-3/3 — современный экономичный трёхфазный источник бесперебойного питания с двойным преобразованием напряжения, цифровым управлением, функциями защиты и контроля.
Источник рассчитан на круглосуточную эксплуатацию в режиме три фазы на входе / три фазы на выходе и обеспечивает питание нагрузки общей потребляемой мощностью до 20 000 ВА переменным током. Напряжение питания 380/400/415 В выбирается пользователем.
Особенности SKAT-UPS 20-3/3
- стабилизированное выходное напряжение в широком диапазоне входного напряжения без перехода на питание от АКБ, что продлевает срок службы АКБ;
- качественное, бесперебойное, эффективное и надёжное питание нагрузок с номинальным напряжением питания 380/400/415 В переменного тока и суммарной потребляемой мощностью до 20 000 ВА;
- высокая точность стабилизации синусоидального выходного напряжения в сетевом («ОСНОВНОЙ») и автономном («РЕЗЕРВ») режимах;
- многофункциональная защита электрооборудования пользователя от грозовых разрядов, всплесков напряжения и любых других неполадок в электросети, включая искажение или пропадание входного напряжения;
- технология Online, обеспечивающую отсутствие переходных процессов при переключениях из режима «ОСНОВНОЙ» в режим «РЕЗЕРВ» и обратно (отсутствует даже кратковременная пауза);
- правильная синусоидальная форма выходного напряжения;
- стабильная частота выходного напряжения;
- подавление импульсов высоковольтных и высокочастотных помех;
- повышение надёжности системы по обеспечению бесперебойного питания нагрузки за счёт автоматического шунтирования (режим «БАЙПАС»);
- возможность «холодного старта» без ограничений, т.е. изделие можно включить при отсутствии сетевого напряжения и при полной нагрузке, используя питание от заряженных АКБ;
- светодиодную индикацию режимов работы и состояния аккумуляторных батарей, а также звуковую сигнализацию о разряде и неисправностях;
- длительный автономный режим;
- возможность горячей замены АКБ;
- низкое энергопотребление и высокий коэффициент полезного действия (КПД), что сокращает затраты на электроэнергию, увеличивает срок службы АКБ и снижает нагрузку на системы охлаждения;
- расширенный диапазон входной частоты, благодаря чему изделие хорошо совместимо с резервными генераторами;
- режим ECO (экономичный режим), который позволяет снизить энергопотребление.
- коррекцию коэффициента мощности (может достигать значения 0,9), благодаря чему не вносит искажений во входную электросеть;
- трёхуровневый режим заряда АКБ с помощью встроенного интеллектуального зарядного устройства, что увеличивает срок службы АКБ и оптимизирует время её заряда;
- возможность полностью выключить ИБП, например, для проведения профилактического обслуживания или ремонтных работ посредством сервисного (ручного) байпаса, который используется в случае необходимости;
- удобство и простота обслуживания и эксплуатации;
- высокая эффективность вследствии применения технологии двойного преобразования напряжения;
- возможность пользовательской настройки номинального значения входного и выходного напряжения;
- наличие предстартовой автоматической самодиагностики, что обеспечивает своевременное выявление возможных проблем и исключает сбои в работе потребителей.
Технические характеристики SKAT-UPS 20-3/3
| Номинальное входное трехфазное напряжение (3 фазы, нейтраль и земля), Uном, В | заводская установка | 380 | |
| настраивается пользователем | 380/400/415 | ||
| Диапазон входного напряжения без перехода на питание от АКБ при 100% нагрузки, В | 208…478 | ||
| Номинальная частота входного напряжения, (Fном), Гц | 50 | ||
| Диапазон частоты входного напряжения без перехода на питание от АКБ при 100% нагрузки, Гц | 45…55 | ||
| Диапазон входного напряжения, в котором изделие переходит в режим ECO, % от Uном=380 В | заводская установка | -45%; +25% | |
| настраивается пользователем |
+ 10 %; + 15%; + 20 %; - 20% |
||
| Диапазон входного напряжения, в котором изделие может работать в режиме БАЙПАС, без отключения нагрузки, % от Uном=380 В | заводская установка | -45%; +25% | |
| настраивается пользователем |
+ 10 %; + 15%; + 20 %; - 20%; - 30 % |
||
| Диапазон входной частоты, в котором изделие может работать в режиме БАЙПАС, без отключения нагрузки, % от Fном | ±10％ | ||
| Входной коэффициент мощности, не менее | 0,99 | ||
| Коэффициент нелинейных искажений тока на входе (THDi) при 100% нелинейной нагрузки, не более | 3% | ||
| Номинальная выходная мощность | Полная, ВА | 20 000 | |
| Активная, Вт | 18 000 | ||
| Номинальное выходное трёхфазное напряжение, (3 фазы, нейтраль и земля), В | заводская установка | 380 | |
| настраивается пользователем | 380/400/415 | ||
| Выходной коэффициент мощности, не менее | 0,9 | ||
| Статическая точность выходного напряжения при изменении нагрузки в пределах 0…100%, % | ±1 | ||
| Отклонение частоты выходного напряжения от Fном в режиме «ОСНОВНОЙ» (при работе от сети), настраивается пользователем, % |
±1; ±2; ±4; ±5; ±10 |
||
| Частота выходного напряжения в режиме «РЕЗЕРВ» (работа от АКБ), Гц |
50±0,2% или 60±0,2% |
||
| Максимальный коэффициент пиковой импульсной нагрузки (крест-фактор) | 3:1 | ||
| Коэффициент мощности в резерве | количество батарей в АКБ, шт. | 20 | 0,9 |
| 18 | 0,8 | ||
| 16 | 0,7 | ||
| Коэффициент нелинейных искажений выходного напряжения (THD), %, не более | линейная нагрузка | 2 | |
| нелинейная нагрузка | 5 | ||
| Форма выходного напряжения | синусоидальная | ||
| Режим ECO, %, не менее | 97 | ||
| Режим «ОСНОВНОЙ», %, не менее | 90 | ||
| Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В | |||
| Рекомендуемая ёмкость АКБ, Ач | от 40 | ||
| Количество АКБ (настраивается пользователем), шт. |
16 (±96 В)/ 18 (±108 В)/ 20 (±120 В) |
||
| Ток заряда АКБ, А, не более | 10 | ||
| Перегрузочные способности в режиме «ОСНОВНОЙ» (переключение в режим «БАЙПАС») | ≥ 110% | через 60 мин | |
| 110%–125% | через 10 мин | ||
| 125–150 | через 1 мин | ||
| > 150 | немедленно | ||
| Перегрузочные способности в режиме «РЕЗЕРВ» (отключение выходного напряжения) | ≥ 110% | через 10 мин | |
| 110%–125% | через 1 мин | ||
| 125–150% | через 5 с | ||
| > 150% | немедленно | ||
| Перегрузочные способности в режиме «БАЙПАС» — защитный автоматический выключатель, А | 40 | ||
| Ток короткого замыкания (пик), А | 140 | ||
| Габаритные размеры ШхГхВ, не более, мм | без упаковки | 250х828х868 | |
| в упаковке | 358х928х935 | ||
| Масса, НЕТТО (БРУТТО), кг, не более | 64 (77) | ||
| Диапазон рабочих температур, °С | 0…+40 | ||
| Относительная влажность воздуха (без конденсации), %, не более | 90 | ||
| ВНИМАНИЕ! Не допускается наличие в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.) | |||
| Степень защиты оболочкой по ГОСТ 14254 | IP20 | ||
