УЗЛ-И исп.1
Уличное устройство защиты линии интерфейса RS-485. IP66. 89х58х35мм. - 55°С - +85
Производитель: Тахион
- Код:
- 00034557
- Артикул
- 20123
- Базовая единица
- шт

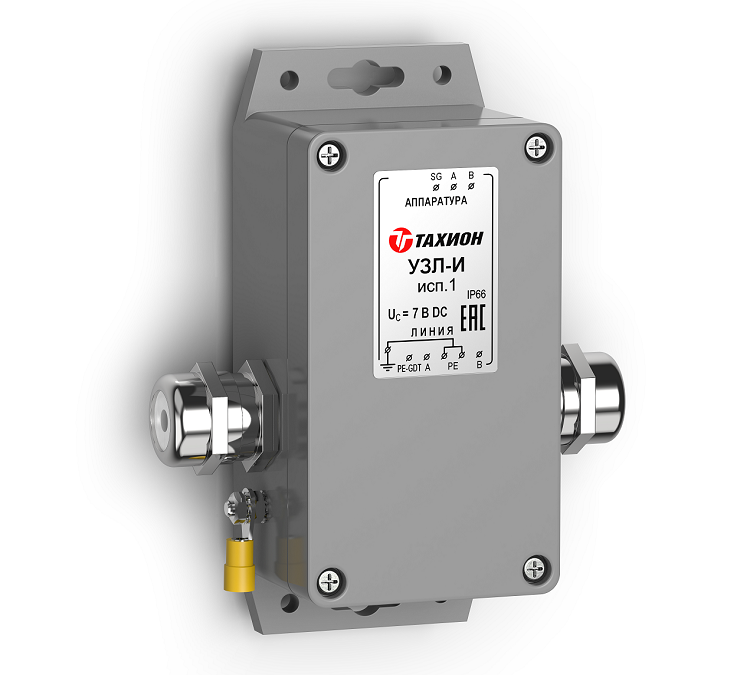

Уличное устройство защиты линии интерфейса RS-485 УЗЛ-И исп.1
Предназначено для защиты оборудования распределительных сетей аппаратуры промышленной автоматизации, линий последовательного интерфейса RS-485 и его аналогов, сигнальных линий систем управления и измерения от импульсных перенапряжений (грозовых, электростатических разрядов и др.) в пределах 2 ÷ 3 зон молниезащиты (в соответствии с МЭК 61312-1). Защищаемое оборудование: контроллеры систем сигнализации и автоматизации, исполнительные устройства, системы телеметрии и учёта и т.д.
Устройство по техническим и эксплуатационным характеристикам удовлетворяет требованиям ГОСТ IEC 61643-21, ГОСТ IEC 61000-4-5.
Климатическое исполнение соответствует УХЛ1, 5 ГОСТ 15150.
Изделие выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.
- Номинальное рабочее напряжение, Un: 5VDC.
- Макс. длительное рабочее напряжение, Uc: 6,5VDC.
- Номинальный ток разряда (8/20 мкс), In: линия-линия 2кА, линия-земля 2кА.
- Суммарный импульсный ток (8/20 мкс) 4кА.
- Уровень напряжения защиты при In, Up: линия-линия 15V, линия-сигнальная земля 15V, линия-защитная земля 600V.
- Время срабатывания, менее: линия-линия 10нс, линия-земля 100нс.
- Выполнено в пластиковом пылебрызгозащищенном корпусе и может эксплуатироваться на открытом воздухе либо во влажных помещениях.
- Диапазон рабочих температур – 55° ÷ +85°С.
- Степень защиты IP66.
- Габаритные размеры 89х58,5х35мм.
Технические характеристики
| Номинальное рабочее напряжение UN | 5 В DC |
| Макс. длительное рабочее напряжение UС | 7 В DC |
| Номинальный рабочий ток IN | 100 мА |
| С2 Номинальный ток разряда (8/20 мкс) In Линия-линия / линия-земля | 2 / 2 кА |
| Суммарный импульсный ток (8/20 мкс) | 4 кА |
|
С2 Уровень напряжения защиты UP при In, не более Линия – линия (A – B) Линия – сигнальная земля (A, B – SG) Линия –защитная земля: (A, B, SG) – (PE-GDT) |
15 В 15 В 600 В |
| Время срабатывания tA, не более Линия-линия / линия-земля | 10 нс / 100 нс |
| Вносимое сопротивление на цепь, не более | 4,7 Ом |
| Скорость передачи данных, не более | 1 Мбит / сек |
| Диапазон рабочих температур | – 55°С … +85°С |

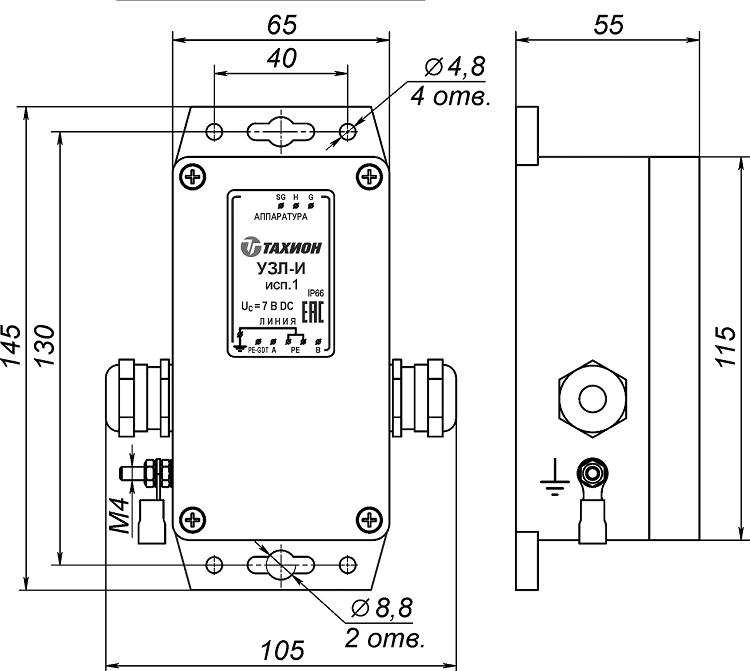

| Габаритные размеры, см | 105х145х55 мм |
| Масса с упаковкой, не более | 300 г |
| Кабельный ввод | PG11, Ø кабеля 6 ÷ 10 мм (2 шт.) |
| Сечение заземляющего провода, не более | 2,5 мм2 |
| Категория испытаний по МЭК 61643-21 | С2 |
