ПЗЛ-ЕП
Плата защиты портов локальной сети Ethernet питанием PoE для установки в гермобоксы.
Производитель: Тахион
- Код:
- 00034579
- Артикул
- 20104
- Базовая единица
- шт
2 160 руб.
Назначение
Устройство защиты ПЗЛ-ЕП предназначено для защиты от импульсных перенапряжений портов локальной сети ETHERNET 10/100/1000 Base-T, в том числе, использующих технологию PoE со схемой питания как по варианту А, так и по варианту В стандарта IEEE 802.3at. Устанавливается в пределах 2-3 зон молниезащиты (в соответствии с МЭК 1312-1).
Степень защиты в соответствии с ГОСТ 14254 IP20.

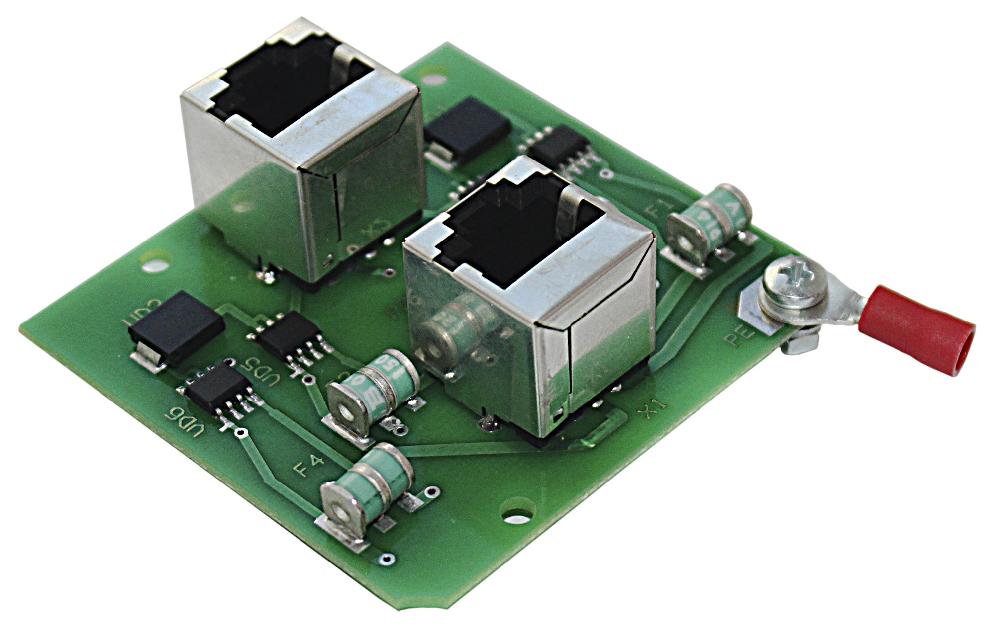

Конструктивно ПЗЛ-ЕП выполнено в виде платы для установки в гермобоксы для видеокамер.
Технические характеристики
| Характеристика | Линия данных | Линия питания |
|---|---|---|
| Защищаемые пары |
(1-2), (3-6), (4-5) и (7-8) |
(1,2-3,6) и (4,5-7,8) |
| Макс. длительное рабочее напряжение UС | 6 В DC | 60 В DC |
| Номинальный рабочий ток IN | 600 мА | 600+600=1200 мА |
|
Номинальный ток разряда (8/20 мкс) In линия-линия C1/ линия-земля C2 |
100 А / 2 кА | 100 А / 2 кА |
|
Уровень напряжения защиты UP при In Линия-линия / линия-земля, не более |
20 В/ 550 В | 120 В / 550 В |
|
Уровень напряжения защиты UP при 1кВ/мкс: Линия-линия / линия-земля, не более |
15 В/ 550 В | 90 В / 550 В |
|
Время срабатывания Ta Линия-линия / линия-земля |
<10нс/<100 нс | <10нс/<100 нс |
| Вносимое затухание | <2 дБ (<250МГц) | - |
| Диапазон рабочих температур | - 55С - +85С | |
| Габаритные размеры | 58 х 55 х 25 мм | |
| Тип подключения (Вход-Выход) | RJ45- RJ45 | |
| Вес в упаковке | 90 г | |
| Категория испытаний по МЭК 61643-21 | С1, С2 | |
