УКМП

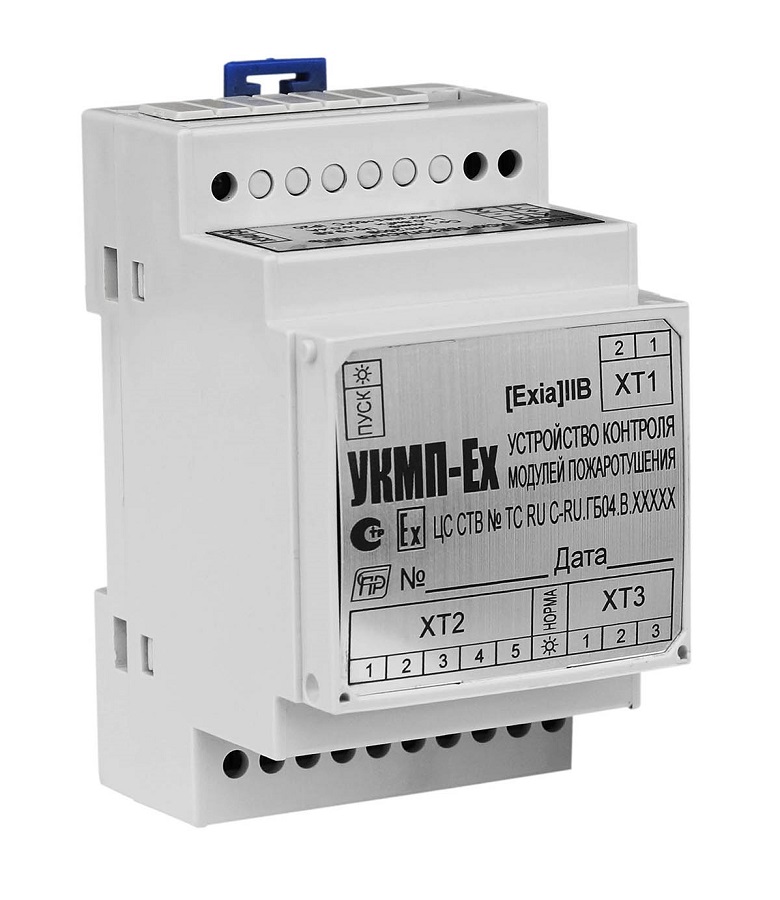

Устройство Контроля Модулей Пожаротушения «УКМП» Общепромышленный вариант исполнения для контроля и управления невзрывозащищенными МП или МП с видом взрывозащиты, подразумевающим подключение к цепям общего назначения (неискробезопасным).

 Устройство контроля модулей пожаротушения «УКМП» предназначено для контроля исправности цепи пуска с несколькими модулями пожаротушения (порошковыми, водо-пенными и т.п.) на основе пиротехнических источников холодного газа (ИХГ), и инициации их пуска путем выдачи пускового тока по команде от прибора управления (далее ПУ).

УКМП имеет световую индикацию работы при помощи зеленого светодиода «НОРМА» и красного светодиода «ПУСК», а также сигнализацию во внешние цепи при помощи реле «НОРМА» с выходным контактами «сухого» типа.

УКМП может находиться в двух режимах - режиме контроля и режиме пуска. Перевод УКМП из режима контроля в режим пуска осуществляется по электрическому сигналу от ПУ. Таким сигналом может быть как замыкание выхода ПУ типа «сухой» контакт, так и выдача ПУ напряжения на линию управления. Исправность цепи управления от «сухого» контакта контролируется самим УКМП. При управлении напряжением и контроле цепи прибором управления УКМП формирует требуемый контрольный ток.

В режиме контроля устройство обеспечивает:

• контроль цепи управления от «сухого» контакта ПУ до УКМП на обрыв и короткое замыкание;
• контроль цепи пуска с несколькими МП на обрыв малым током обратной полярности;
• световую  индикацию целостности контролируемых цепей зеленым светодиодом «НОРМА»;
• сигнализацию исправности цепей замыканием выходных контактов «НОРМА».

В режиме пуска устройство обеспечивает:

• выдачу в цепь пуска прямого напряжения для обеспечения пускового тока МП;
• световую  индикацию запуска красным светодиодом «ПУСК».

УКМП предназначено для монтажа на стандартную 35 мм DIN-рейку и должно устанавливаться в закрываемом шкафу (стойке).

УКМП предназначено для эксплуатации при температуре окружающего воздуха от минус 40°С до плюс 60°С и относительной влажности до 93% при температуре +40°С.

Степень защиты от внешних воздействий IP20 по ГОСТ14254.

Особенности:

• одновременный контроль и запуск нескольких параллельно-соединенных модулей
• искробезопасное исполнение
• универсальное управление - от напряжения или "сухого" контакта
• широкий диапазон питающих напряжений
• малый вес и габариты

Технические характеристики
