УГИШ

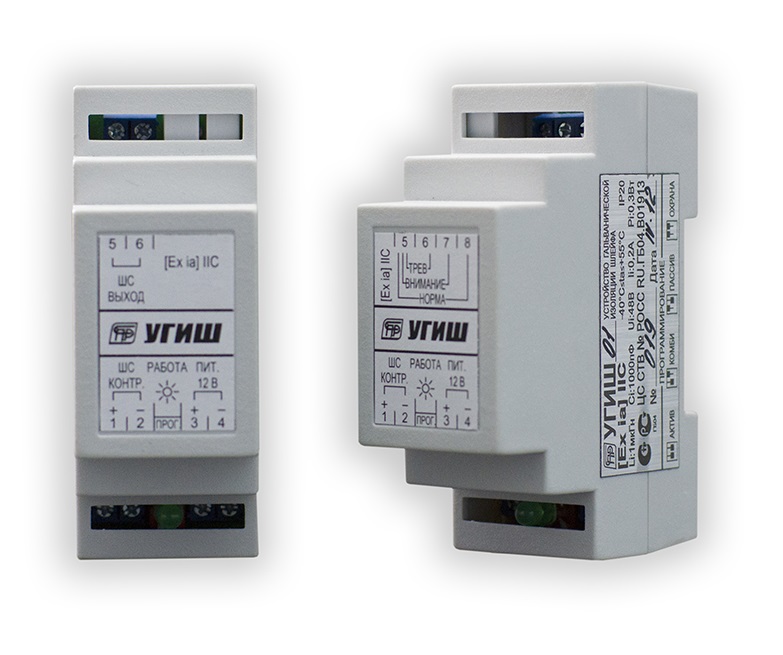

Устройство Гальванической Изоляции Шлейфа - УГИШ

Устройство гальванической изоляции шлейфа УГИШ предназначено для контроля НЕИСКРОБЕЗОПАСНОГО охранно-пожарного шлейфа сигнализации (ШС) и трансляции его состояния в ИСКРОБЕЗОПАСНЫЙ шлейф сигнализации приборов серии «Яхонт-И» (или аналогичных).

УГИШ позволяет использовать искробезопасные ПКП (серии «Яхонт-И») не только для контроля искробезопасных извещателей, но и для одновременного контроля извещателей с другим видом взрывозащиты (либо без средств взрывозащиты), не нарушая искробезопасность шлейфа ПКП. Таким образом, УГИШ является по сути «обратным» барьером искробезопасности.

В шлейф сигнализации УГИШ могут включаться извещатели без взрывозащиты (при их установке вне взрывоопасных зон), либо извещатели с видом взрывозащиты отличным от искробезопасной цепи (например, защита вида d – взрывонепроницаемая оболочка).

Устройство УГИШ является связанным электрооборудованием (по ГОСТ Р 52350.11), имеет искробезопасные ВЫХОДНЫЕ цепи и маркировку взрывозащиты [Exiа]IIС, соответствует требованиям ГОСТ Р 52350.0, ГОСТ Р 52350.11 и должно устанавливаться вне взрывоопасных зон.

УГИШ обеспечивает искробезопасность выхода за счет гальванической изоляции контролируемого шлейфа сигнализации и ограничения емкости и индуктивности, подключаемых в искробезопасный шлейф ПКП.

Искробезопасный выход устройства имеет следующие внутренние параметры подключения: «Li:1мкГн Сi:100пФ Ui:48В Ii:0,2A» по ГОСТ Р 52350.0, ГОСТ Р 52350.11.

УГИШ – базовое исполнение, предназначено для подключения к шлейфам сигнализации приборов серии «Яхонт-И»;

В зависимости от вида включенных в шлейф извещателей, устройство имеет различные типы шлейфа сигнализации:

Особенности устройства:

• «обратный» барьер искробезопасности
• наличие режима  ВНИМАНИЕ
• различные типы ШС
• световая индикация работы
• низкое энергопотребление
• установка на стандартную 35мм DIN-рейку

Технические характеристики
