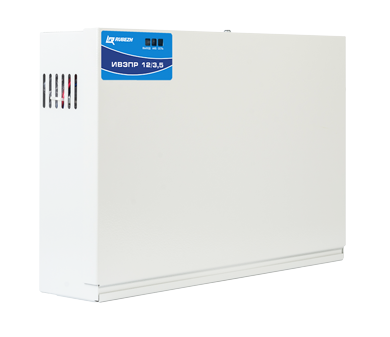

ИВЭПР 12/3,5 2х7-Р БР
Источник вторичного электропитания резервированный 12В, 3,5А (до 4А кратковрем.) защита от КЗ и разряд., свет.индикац., под АКБ 2х12В/7Ач, IP20, 324х86х184мм, метал.корпус, Исполнение с информационным сигналом «АВАРИЯ», возможность подключения БР12
Производитель: Рубеж
- Код:
- 00035892
- Артикул
- Rbz-161519
- Базовая единица
- шт
Импульсный источник питания номинальным постоянным напряжением 12 В и выходным током до 3,5 А. Предназначен для стабильного бесперебойного электропитания средств охранной и пожарной сигнализации, а также систем видеонаблюдения.
- Код корпуса К1
- Количество и максимальная ёмкость АКБ 2 х 7 А*ч
- Размеры корпуса, мм 324х86х182
- Масса без АКБ, не более 1,8
- Выход «авария» Реле «сухой контакт»
- Возможность подключения боксов БР12 Есть
Обеспечивает:
- автоматический заряд АКБ при наличии сети переменного тока;
- автоматический переход на работу от АКБ при снижении сетевого напряжения ниже минимального рабочего значения и возврат на питание от сети при восстановлении сетевого напряжения;
- электронную защиту от переполюсовки при подключении АКБ и замыкания клемм присоединения АКБ
- защиту аккумуляторной батареи от глубокого разряда путём отключения нагрузки при снижении напряжения на АКБ ниже определённого значения
- электронную защиту источника от короткого замыкания и перегрузок по току
- защиту схемы источника от повреждений при скачках сетевого напряжения за счёт наличия металлоксидного варистора
- термозащиту
- защиту нагрузки от повышенного напряжения в случае неисправности схемы стабилизации источника.
Источник сертифицирован на соответствие ГОСТ Р 53325.
Источник состоит из металлического корпуса с установленной внутри платой. В корпусе предусмотрено место для установки двух герметичных свинцово-кислотных аккумуляторных батарей максимальной емкостью 7 А*ч. На плате находятся импульсный преобразователь напряжения сети 230 В в постоянное напряжение 13,6 В и схемы защиты, индикации, заряда и контроля АКБ.
Технические характеристики
Сетевое напряжение |
130…265 В |
Выходное напряжение при работе от сети | 13,4…13,8 В |
Выходное напряжение при работе от АКБ | 10,8…13,5 В |
Номинальный ток нагрузки | до 3,5 А |
Максимальный кратковременный ток (длительность) | 4 А (15 мин.) |
Величина пульсаций выходного напряжения (не считая синфазной помехи) при работе от сети, не более | 0,1 В |
Мощность, потребляемая от сети переменного тока, не более | 62 Вт |
Собственный ток потребления источника от АКБ в резервном режиме, не более | 40 мА |
Температурный диапазон | -10…+50 °С |
