ЭКРАН-С-ККВ-К1 12-24 VDC (КВО10, КВО10, ЗГ) "ВЫХОД"
Взрывозащищенное Световое табло c коммутационной коробкой, Uпит. 12-24В, 200mA, 100дБ, Tокр. среды -60 0…+75 0, 1Ex d mb [ib] IIC T4 Gb Х, IP66, "НЕ ВХОДИТЬ", в комплекте КВО10 х 2 шт, ЗГ.
Производитель: Эридан
- Код:
- 00036375
- Артикул
- ER007000094158-0164
- Базовая единица
- шт

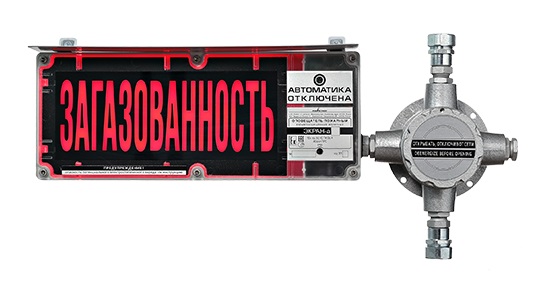

Взрывозащищенный оповещатель ЭКРАН-ККВ c коммутационной коробкой
Надпись - "ВЫХОД"
«ЭКРАН-С-ККВ» - световой оповещатель с мигающим режимом работы или с постоянным свечением табло
Оповещатель ЭКРАН-С/СЗ/СУ-ККВ - имеет имеет встроенную коммутационную коробку с 3 вводными отверстиями и может комплектоваться вводными устройствами (от 1 до 3)
- КВО10 - 2 шт. Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 10 мм
- ЗГ - Оконечная заглушка
Отличительные особенности оповещателя табло "ЭКРАН-ККВ":
- низкое токопотребление - от 70 мА (при режиме "пониженного потребления")
- напряжение питания 12-24 В
- эксплуатация в жестких климатических условиях - вид климатического исполнения У-1 от -60...+75 °C
- контроль цепи питания на обрыв и короткое замыкание (только при питании 12-24 В)
- высококонтрастные надписи табло «ЭКРАН-С-ККВ», «ЭКРАН-СУ-ККВ» и «ЭКРАН-С3-ККВ»
- подключение в адресные системы пожарной сигнализации (при подключении к адресным меткам или расширителям)
- при подключении оповещателей «ЭКРАН-ККВ» не требуется искробезопасных шлейфов

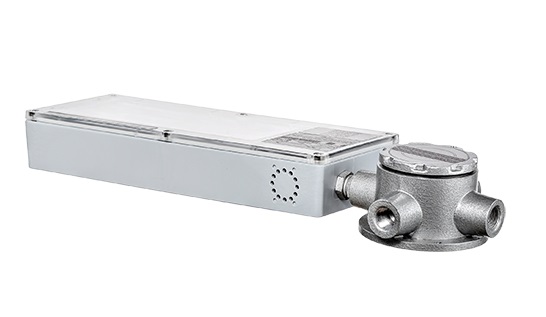

Конструкция:
- размеры информационного поля основной секции 250х100 мм
- выпускается в корпусе из поликарбоната
- в конструкцию входит коммутационная коробка
- предусмотрена замена надписи без демонтажа оповещателя
- возможность настройки режимов звука и света непосредственно на объекте
Ключевые характеристики:
- звуковое давление, не менее 100 дБ (на расстояние 1 метра)
- взрывонипроницаемая оболочка, маркировка: 1Ex d mb [ib] IIC T4 Gb Х
- высокая пылевлагонепроницаемость IP66
- виброустойчивость (заливка компаундом)
- предусмотрена возможность световой или звуковой дополнительной секции
Технические характеристики
маркировка взрывозащиты |
1Ex d mb [ib] IIC T4 Gb Х |
cтепень защиты оболочки | IP66 |
условия эксплуатации, °С | от -60...+75 °C |
напряжение питания, В | 12-24 / 100-240 |
габаритные размеры, не более, мм |
390х170х60 |
масса, не более, кг |
2,5 |
срок службы, не менее, лет |
10 |
гарантийный срок, лет |
5 |
Потребляемый ток ЭКРАН-СЗ-К1
Напряжение питания, В |
Режим свечения |
Потребляемый ток, не более, мА |
|
Желтого и красного свечения |
Белого свечения |
||
12 |
Ярко |
210 |
140 |
ПП |
120 |
110 |
|
24 |
Ярко |
110 |
90 |
ПП |
80 |
70 |
Указанный ток потребления включает в себя:
- потребление цепи контроля 7,5 / 15 мА при 12 / 24 В;
- потребление световой функции.
Потребление световой доп. секции при питании 12-24В/100-240В, не более, 50/15 мА
