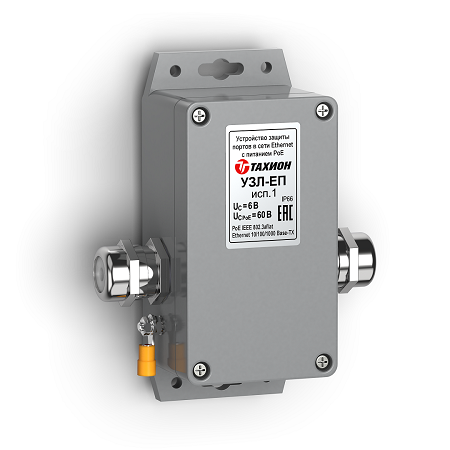

УЗЛ-ЕП исп.1

Уличное устройство защиты 1-го информационного порта Ethernet с питанием PoE со схемой питания по варианту А или по варианту В стандарта IEEE 802.3at. IP66. 89х58х35мм. - 55°С - +85°С.

Производитель: Тахион

Код:
00036581
Артикул
20122
Базовая единица
шт
4 770 руб.

Назначение

Устройство защиты УЗЛ-ЕП исп.1 предназначено для защиты от импульсных перенапряжений портов локальной сети Ethernet 10/100/1000 Base-TX, в том числе, использующих технологию PoE со схемой питания по варианту А, или по варианту В стандарта IEEE 802.3at. Устанавливается в пределах 2-3 зон молниезащиты (в соответствии с МЭК 1312-1).

  • Защищаемое оборудование: сетевые видеокамеры, контроллеры систем сигнализации и автоматизации, компьютеры, коммутаторы и т.д.
  • Устройство по техническим и эксплуатационным характеристикам удовлетворяет требованиям ГОСТ IEC 61643-21, ГОСТ IEC 61000-4-5
  • Степень защиты в соответствии с ГОСТ 14254 IP66.
  • Конструктивно УЗЛ-ЕП исп.1 выполнено в пластиковом пылебрызгозащищенном корпусе и может эксплуатироваться на открытом воздухе либо во влажных помещениях.
  • Климатическое исполнение соответствует УХЛ 1, 5 ГОСТ 15150.
  • Изделие выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.

Технические характеристики

Характеристика Линии данных Линии питания

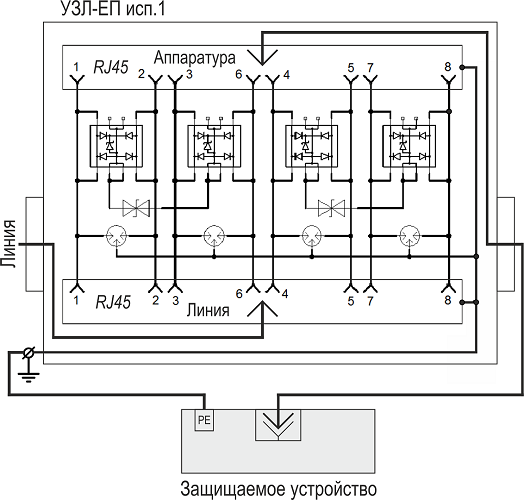

Защищаемые пары (контакты RJ-45) (1-2), (3-6), (4-5) и (7-8) (1,2-3,6) и (4,5-7,8)
Макс. длительное рабочее напряжение UС 6 В DC 60 В DC
Номинальный рабочий ток IN 600 мА 600+600=1200 мА
Номинальный ток разряда (8/20 мкс) In Линия-линия С1/ линия-земля С2 100 А / 2 кА 100 А / 2 кА
Уровень напряжения защиты UP при In Линия-линия / линия-земля, не более 20 В / 550 В 120 В / 550 В
Уровень напряжения защиты UP при 1кВ/мкс: Линия-линия / линия-земля, не более 15 В / 550 B 90 В / 550 B
Время срабатывания Ta Линия-линия / линия-земля <10 нс / <100 нс <10 нс / <100 нс
Вносимое сопротивление <2 дБ (<250МГц) -
Диапазон рабочих температур - 55°С ... +85°С
Тип подключения (Вход-Выход) RJ45- RJ45
Сечение заземляющего провода, не более 2,5 мм2
Вес в упаковке 90 г
Категория испытаний по МЭК 61643-21 С1, С2
