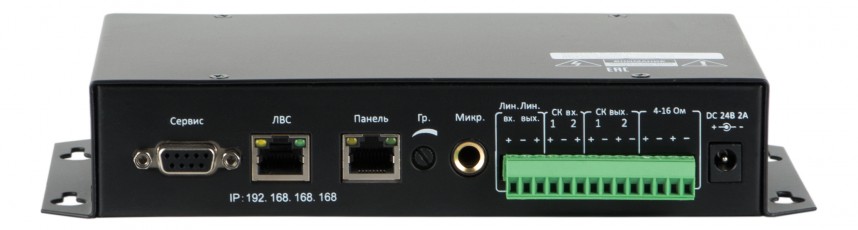

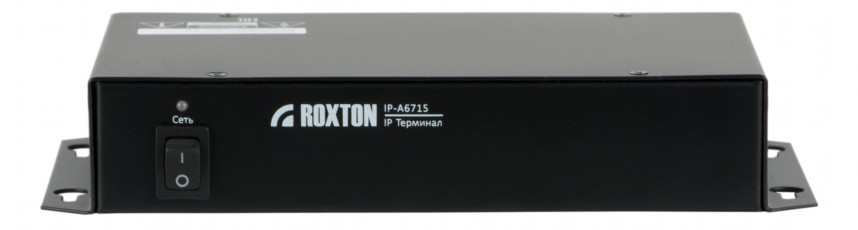

IP-A6715
IP-терминал, TCP/IP - лин. сигнал, 1 микр. + 1 лин. вход, настенный, работа с T-6716 по UTP
Производитель: Roxton
- Код:
- 00036766
- Базовая единица
- шт
Описание
IP Терминал ROXTON IP-A6715 предназначен для построения распределенных систем двусторонней голосовой связи на базе IP сетей.
Является ключевым устройством связующим вызывные панели IP-A6716 и IP-A6717, подключаемые к шине RS-485, и центральный сервер, подключаемый к терминалу по IP сети. К одному IP Терминалу IP-A6715 можно подключать до 15 вызывных панелей, а максимальная протяжённость линии связи составляет 1200 метров. При этом количество подключаемых IP Терминалов к серверу IP-A6700R ограничено только пропускной способностью IP Сети.
Терминал питает вызывные панели подключенные по интерфейсу RS-485 на расстояние до 300 метров. Увеличение протяженности линии связи до 1200 метров обеспечивается питанием вызывных панелей напрямую от внешних источников питания.
Помимо этого, IP Терминал оборудован стереоусилителем, позволяющим осуществлять трансляцию звука с сервера или удалённой консоли по IP сети, а также базовым набором аудиовходов для подключения к IP Терминалу внешних аудио источников.
Все переговоры и выполняемые действия вызывных панелей записываются на сервере.
Все функции IP Терминала работают только при подключении к серверному ПО IP-A6700R.
Технические характеристики
| Выходная мощность | 2×10 Вт |
| Выходной сигнал | низкоомный 4-16 Ом |
| Регулировки | Громкость (общая) |
| Дополнительные функции | Выходные реле, цифровой вход (TCP/IP) |
| Аудиовходы |
линейные 1×2-pin Euroblock микрофонные 1×TS 6.35 мм |
| Аудиовыходы |
линейные 1×2-pin Euroblock |
| Габариты (Ш × В × Г) | 223 × 40 × 118 мм |
| Масса (нетто) | 0.8 кг |
Общие характеристики
| Тип устройства | IP терминал |
| Интерфейс подключения вызывных панелей | RS-485 |
| Максимальное количество подключаемых вызывных панелей | 15 |
| Совместимые вызывные панели | IP-A6716, IP-A6717 |
Встроенный усилитель звука
| Выходная мощность УНЧ | 2×10 Вт |
| Количество каналов усиления | 2 |
| Коэффициент нелинейных искажений (THD) | < 0.3% |
| Класс усилителя | AB |
| Отношение сигнал шум (SNR) | 86 дБ |
| Воспроизводимый диапазон частот | 20 Гц – 20 кГц |
Аудиовыходы
| Низкоомные |
4-16 Ом В 4-х контактная клеммная колодка |
| Предварительный усилитель (Лин.Вых.) |
линейный 2-pin Euroblock (небалансный) |
Аудиовходы
| Канал 1 (Микрофон) |
микрофонный TS 6.35 мм |
| Канал 2 (Лин.Вх.) |
линейный 2-pin Euroblock (небалансный) |
Питание
| Тип блока питания | Трансформаторный |
| Напряжение питания | AC 230 В, 50 Гц |
| Тип исполнения блока питания | Внешний |
Конструкция
| Цвет | Чёрный |
| Материал корпуса | Сталь |
| Система охлаждения | Пассивная |
| Габариты |
ширина 223 мм высота 40 мм глубина 118 мм |
| Масса (нетто) | 0.8 кг |
