ШУН/15/IP54
Шкаф управления насосом на 15 кВт с прямым пуском. Выходная мощность для управления трехфазным двигателем насоса - до 15 кВт. Комплектация DEKraft
Производитель: Плазма-Т
- Код:
- 00036869
- Базовая единица
- шт

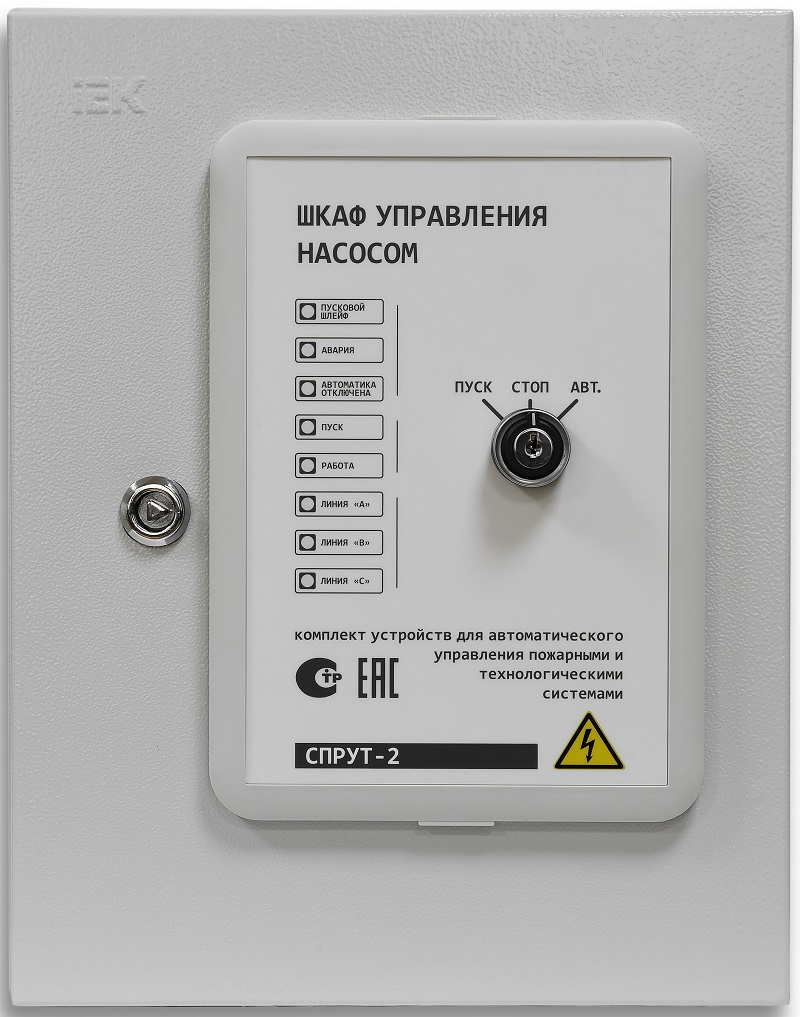

Шкаф управления насосом (ШУН/15/IP54 - прямой пуск, комплектация DEK, IP54, мощность 15 кВт)
Предназначен для управления одно/трехфазным электродвигателем насоса систем водяного, пенного пожаротушения и противопожарного водопровода в режиме «Местный пуск» с лицевой панели или по сигналам любого модуля управления в режиме «Автоматический пуск» с отображением состояния насоса при помощи световой индикации и с передачей сигналов состояния на модуль управления.
Работает с любыми типами пожарных приборов управления и управляется как через выход типа «сухой контакт», так и через потенциальный выход 24 В/220 В.
Соответствует требованиям ФЗ 123, ТР ЕАЭС 043/2017, СП 484.1311500.2020
- Наличие встроенного источника питания на 24В.

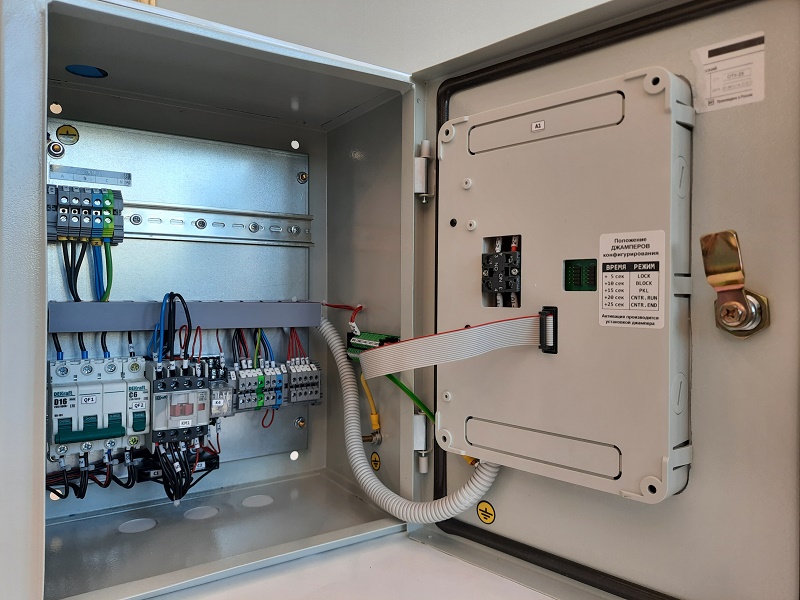

- Имеет пространство для монтажа модуля управления внутри шкафа не менее 140х180х140 мм <
- Согласно ГОСТ 53325-2012 обеспечивает контроль исправности линий питания до электродвигателя насоса.
- Аппаратура коммутации трех производителей: DEKraft.
- Степень защиты оболочки – IP54.
Технические характеристики
Напряжение питания шкафа | при управлении трехфазным электродвигателем | ~380В, 50 Гц |
при управлении однофазным электродвигателем | ~220В, 50 Гц | |
Потребляемая мощность в дежурном режиме | до 5 ВА | |
Мощность насосов |
15 кВт | |
Габариты места для установки модуля управления внутри шкафа (ВхШхГ) | не менее 140х180х140 мм | |
Мощность электропитания модуля управления | ±24В | до 14,0 Вт |
≈220В | до 20 ВА | |
Автоматический контроль | наличия питания на электровводе и включенного состояния вводного автомата | формирование сигнала «Авария» при отсутствии питания хотя бы по одной из фаз электроввода или отключении вводного автомата |
силовых цепей до электродвигателя | до 3-х цепей на обрыв* | |
времени пуска насоса | от 5 до 75 сек | |
исправности всех шлейфов | на обрыв и КЗ* | |
работы пусковой аппаратуры | есть | |
Сигнальные реле | Авария |
«Сухие контакты». Отсутствие сигнала – контакт разомкнут Наличие сигнала – контакт замкнут |
Автоматика отключена | ||
Насос включен (Пуск) | ||
Органы управления | Переключатель режима работы с ключом «Пуск»-«Стоп»-«Авт.» | «Местный пуск», «Отключение», «Автоматический пуск» |
Дополнительная индикация | «Авария» | Включение встроенных индикаторов при наличии сигнала на входах LED |
«Автоматика отключена» | ||
Средний срок службы | не менее 10 лет | |
Диапазон рабочих температур | от -10°C до +55°C | |
Допустимая относительная влажность | до 93% при 40°C | |
Степень защиты оболочки | IP54 | |
Климатическое исполнение | УХЛ 3.1 | |
Производитель аппаратуры коммутации | DEKraft |
