ШУН/30/IP54
Оборудование противопожарных систем Плазма-Т
Шкаф управления насосом на 30 кВт с прямым пуском. Выходная мощность для управления трехфазным двигателем насоса - до 30 кВт. Комплектация DEKraft
Шкаф управления насосом на 30 кВт с прямым пуском. Выходная мощность для управления трехфазным двигателем насоса - до 30 кВт. Комплектация DEKraft
Шкаф управления насосом на 30 кВт с прямым пуском. Выходная мощность для управления трехфазным двигателем насоса - до 30 кВт. Комплектация DEKraft
Шкаф управления насосом на 30 кВт с прямым пуском. Выходная мощность для управления трехфазным двигателем насоса - до 30 кВт. Комплектация DEKraft

ШУН/30/IP54

Шкаф управления насосом на 30 кВт с прямым пуском. Выходная мощность для управления трехфазным двигателем насоса - до 30 кВт. Комплектация DEKraft

Производитель: Плазма-Т

Код:
00036870
Базовая единица
шт
61 680 руб.
Данная модель является проектным оборудованием, цены по запросу.

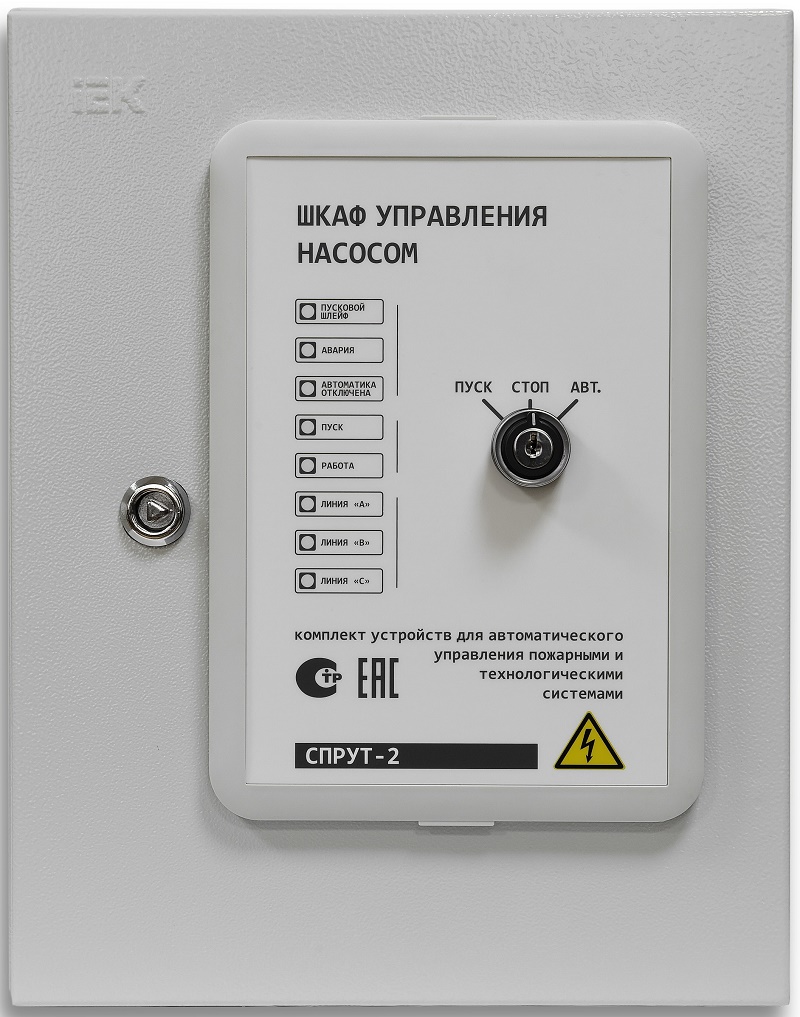

Шкаф управления насосом (ШУН/30/IP54 - прямой пуск, комплектация DEK, IP54, мощность 30 кВт)

Предназначен для управления одно/трехфазным электродвигателем насоса систем водяного, пенного пожаротушения и противопожарного водопровода в режиме «Местный пуск» с лицевой панели или по сигналам любого модуля управления в режиме «Автоматический пуск» с отображением состояния насоса при помощи световой индикации и с передачей сигналов состояния на модуль управления.

Работает с любыми типами пожарных приборов управления и управляется как через выход типа «сухой контакт», так и через потенциальный выход 24 В/220 В.

Соответствует требованиям ФЗ 123, ТР ЕАЭС 043/2017, СП 484.1311500.2020

  • Наличие встроенного источника питания на 24В.
  • Имеет пространство для монтажа модуля управления внутри шкафа  не менее 140х180х140 мм <
  • Согласно ГОСТ 53325-2012 обеспечивает контроль исправности линий питания до электродвигателя насоса.
  • Аппаратура коммутации трех производителей: DEKraft.
  • Степень защиты оболочки – IP54.

Технические характеристики

Напряжение питания шкафа при управлении трехфазным электродвигателем ~380В, 50 Гц
при управлении однофазным электродвигателем ~220В, 50 Гц
Потребляемая мощность в дежурном режиме до 5 ВА
Мощность насосов
 30 кВт
Габариты места для установки модуля управления внутри шкафа (ВхШхГ) не менее 140х180х140 мм
Мощность электропитания модуля управления ±24В до 14,0 Вт
≈220В до 20 ВА
Автоматический контроль наличия питания на электровводе и включенного состояния вводного автомата формирование сигнала «Авария» при отсутствии питания хотя бы по одной из фаз электроввода или отключении вводного автомата
силовых цепей до электродвигателя до 3-х цепей на обрыв*
времени пуска насоса от 5 до 75 сек
исправности всех шлейфов на обрыв и КЗ*
работы пусковой аппаратуры есть
Сигнальные реле Авария «Сухие контакты».
Отсутствие сигнала – контакт разомкнут
Наличие сигнала – контакт замкнут
Автоматика отключена
Насос включен (Пуск)
Органы управления Переключатель режима работы с ключом «Пуск»-«Стоп»-«Авт.» «Местный пуск», «Отключение», «Автоматический пуск»
Дополнительная индикация «Авария» Включение встроенных индикаторов при наличии сигнала на входах LED
«Автоматика отключена»
Средний срок службы не менее 10 лет
Диапазон рабочих температур от -10°C до +55°C
Допустимая относительная влажность до 93% при 40°C
Степень защиты оболочки IP54
Климатическое исполнение УХЛ 3.1
Производитель аппаратуры коммутации DEKraft
