УЗЛ-И2-24/5
Устройства защиты линий
Двухканальное устройство защиты оборудования, использующего 2х проводные линии интерфейса с подачей питания. Обеспечивает передачу питания 24 В DC по сигнальным парам с величиной тока до 5 А. на DIN-рейку. 89х58х35мм. - 55°С - +85°С.
Двухканальное устройство защиты оборудования, использующего 2х проводные линии интерфейса с подачей питания. Обеспечивает передачу питания 24 В DC по сигнальным парам с величиной тока до 5 А. на DIN-рейку. 89х58х35мм. - 55°С - +85°С.
Двухканальное устройство защиты оборудования, использующего 2х проводные линии интерфейса с подачей питания. Обеспечивает передачу питания 24 В DC по сигнальным парам с величиной тока до 5 А. на DIN-рейку. 89х58х35мм. - 55°С - +85°С.
Двухканальное устройство защиты оборудования, использующего 2х проводные линии интерфейса с подачей питания. Обеспечивает передачу питания 24 В DC по сигнальным парам с величиной тока до 5 А. на DIN-рейку. 89х58х35мм. - 55°С - +85°С.

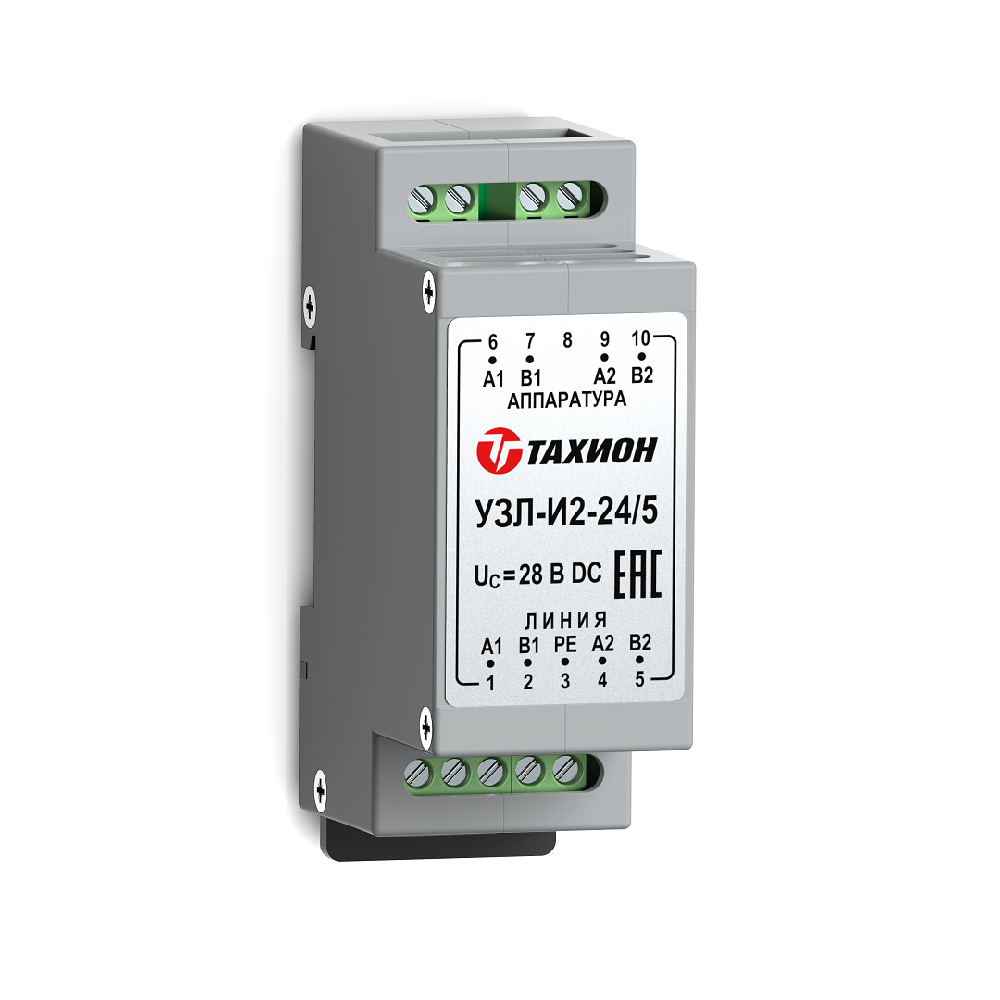

УЗЛ-И2-24/5

Двухканальное устройство защиты оборудования, использующего 2х проводные линии интерфейса с подачей питания. Обеспечивает передачу питания 24 В DC по сигнальным парам с величиной тока до 5 А. на DIN-рейку. 89х58х35мм. - 55°С - +85°С.

Производитель: Тахион

Код:
00036905
Артикул
20139
Базовая единица
шт
2 970 руб.

Устройство защиты интерфейсов с подачей питания УЗЛ-И2-24/5 с двумя каналами предназначено для защиты от импульсных перенапряжений (грозовых, электростатических разрядов и др.) оборудования промышленной автоматизации, диспетчеризации, систем безопасности, использующих 2х проводные линии интерфейса RS-485, RS-422, M-bus, CAN и их разновидностей, в пределах 2 ÷ 3 зон молниезащиты (в соответствии с МЭК 61312-1).

  • Устройство обеспечивает передачу питания 24 В DC по сигнальным парам с величиной тока до 5 А.
  • Защищаемое оборудование: контроллеры систем сигнализации и автоматизации, исполнительные устройства, системы телеметрии и учёта.
  • УЗЛ-И2-24/5 по техническим и эксплуатационным характеристикам удовлетворяет требованиям МЭК 61643-21, ГОСТ IEC 61000-4-5.
  • Степень защиты IP20 в соответствии с ГОСТ 14254.
  • Конструктивно устройство выполнено в пластмассовом корпусе с креплением на 35мм DIN-рейку.
  • Устройство выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.

Технические характеристики:

Характеристики Значение
Номинальное рабочее напряжение UN 24 В DC
Макс. длительное рабочее напряжение UС 28 В DC
Номинальный рабочий ток IN 5 А
Номинальный ток разряда (8/20 мкс) In 2 кА
Максимальный ток разряда (8/20 мкс) IMAX 10 кА
С2 Уровень напряжения защиты UP при In 45 В
Максимальная имп. мощность рассеивания TVS-диодами Pppm 1500 Вт
Время срабатывания tA, не более 10нс/100нс
Вносимая в цепь индуктивность, не более 10 мкГн
Скорость передачи данных, не более 1 Мбит / сек
Сечение подключаемых проводов, не более 2,5 мм2
Диапазон рабочих температур – 55°С ¸ +85°С

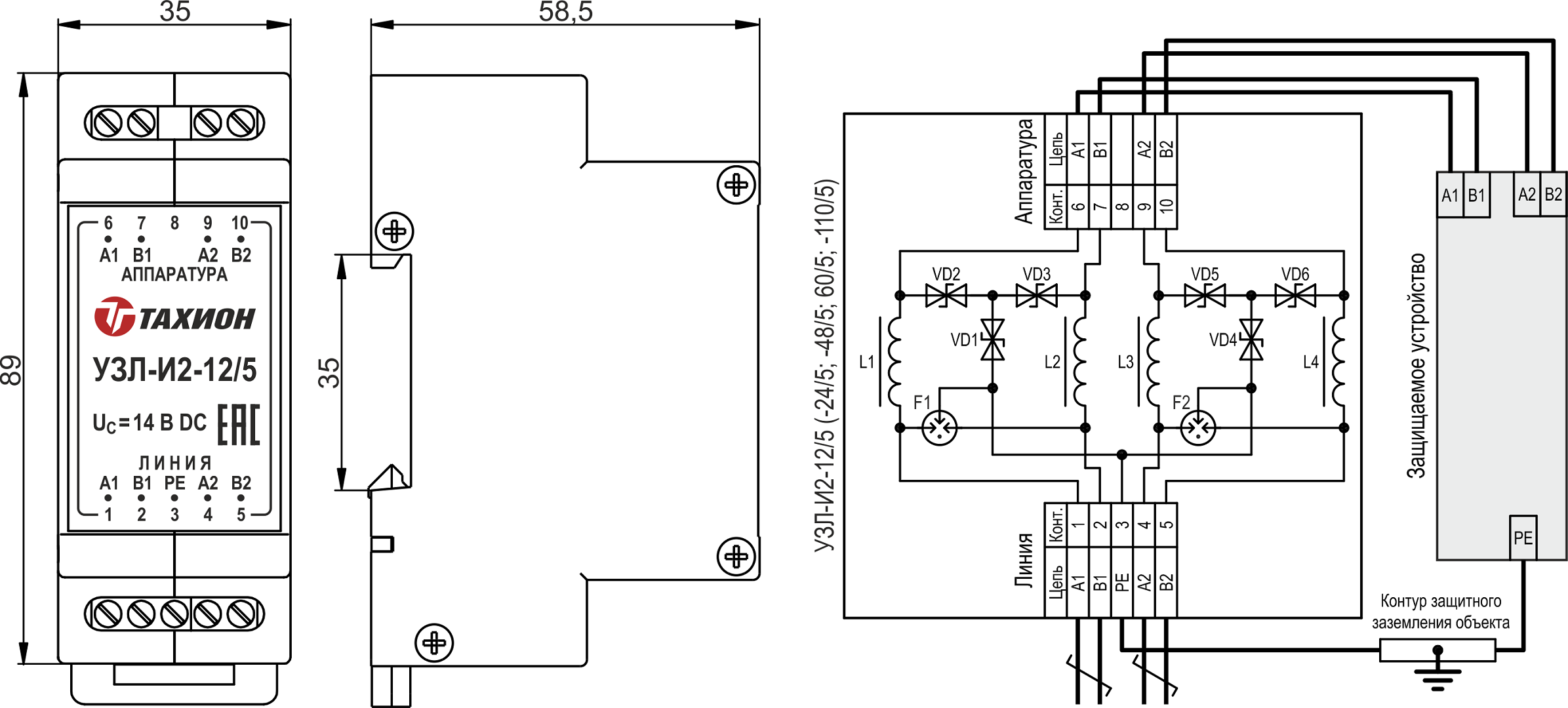

Габаритные размеры 89 х 58 х 35 мм
Вес в упаковке 90 г
Категория испытаний по МЭК 61643-21 А2, В2, C1, С2, С3, D1
