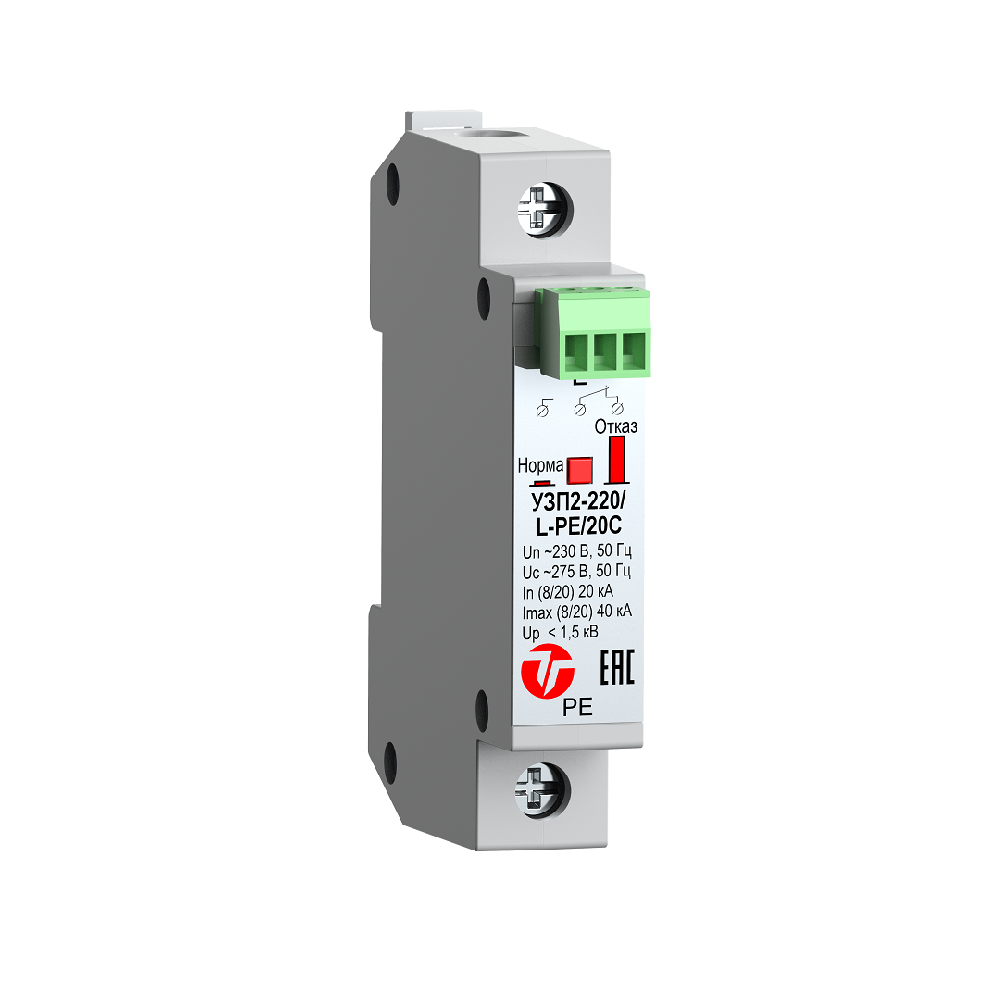

УЗП2-220/L-PE/20С
Однополюсное устройство защиты ограничительного типа класса испытаний II. Для защиты электрооборудования распределительных сетей 220 (230) В AC от импульсных перенапряжений. на DIN-рейку. 92х74,5х17,8мм. - 55°С - +85°С.
Производитель: Тахион
- Код:
- 00036928
- Артикул
- 20159
- Базовая единица
- шт
Устройство защиты электрооборудования распределительных сетей 220 (230) В AC от импульсных перенапряжений УЗП2-220/L-PE/20С предназначено для защиты оборудования, подключённого к линиям электропитания переменного тока 220 (230) В, от наведенных напряжений, вызванных электромагнитными импульсами высоких энергий (грозовыми, электростатическими разрядами и т.д.).
Однополюсное устройство защиты ограничительного типа класса испытаний II, по техническим и эксплуатационным характеристикам удовлетворяющее требованиям ГОСТ IEC 61643-11, ГОСТ 30011.1, ГОСТ Р 50571-4-44, ГОСТ Р 50571.5.53.
Применяется в сетях с системой заземления TN-S (TN-C-S), ТТ и устанавливается в пределах 1 - 2 зон молниезащиты (в соответствии с МЭК 61312-1, МЭК 62305). Для сетей с системами заземления TN-C применяются УЗП2-220/L-PEN/20(С)
- Имеет механический индикатор состояния отказа, при срабатывании которого устройство необходимо заменить.
- Степень защиты IP20 в соответствии с ГОСТ 14254.
- Конструктивно выполнено в корпусе из трудногорючего пластика с креплением на 35мм DIN-рейку.
- Выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017
Технические характеристики:
| Характеристики | Значение |
|---|---|
| Номинальное рабочее напряжение (Un) | ~230 В / 50 Гц |
| Максимальное длительное рабочее напряжение (Uc) | ~275 В / 50 Гц |
| Классификационное напряжение при 1мА, не более | ~473 В / 50 Гц |
| Номинальный разрядный ток при tимп. 8/20мкс (In) | 20 кА |
| Максимальный разрядный ток при tимп. 8/20мкс (Imax) | 40 кА |
| Уровень напряжения защиты при In, (Up), не более | 1,5 кB |
| Время срабатывания, менее | 25 нсек |
|
Сечение подключаемых проводов, мм2 – жесткий одножильный – гибкий многожильный |
2,5÷35 мм2 2,5÷16 мм2 |
|
Контакты дистанционной сигнализации (только УЗП2-220/1N/20С): – максимальный коммутируемый ток – максимальное коммутируемое напряжение – сечение подключаемых проводов, не более |
3 А 250 В 2,5 мм2 |
| Диапазон рабочих температур | -55…+80 °С |

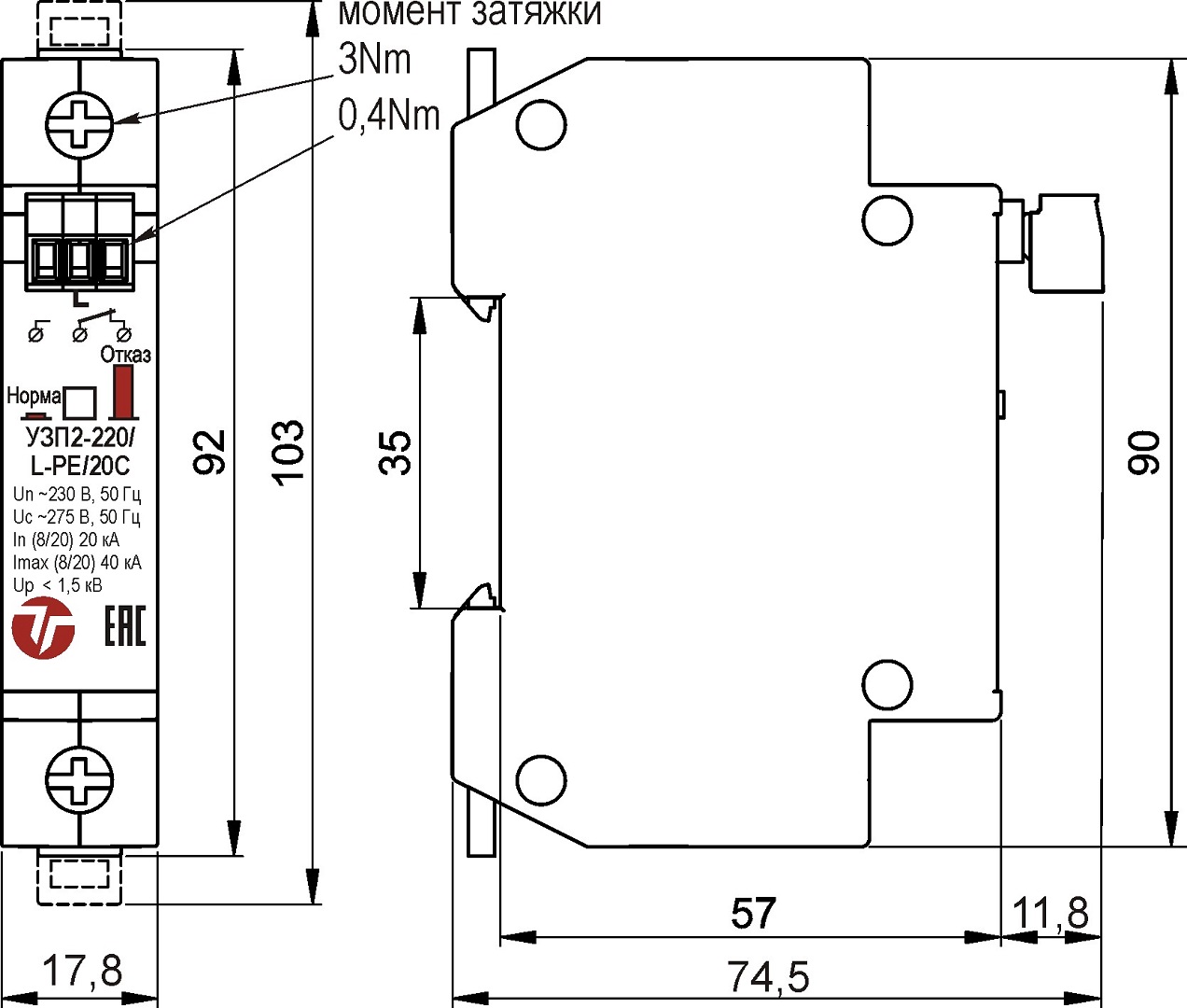

| Габаритные размеры, (ДхВхШ) | 92х74,5х17,8 мм |
| Вес в упаковке | 90 г |
