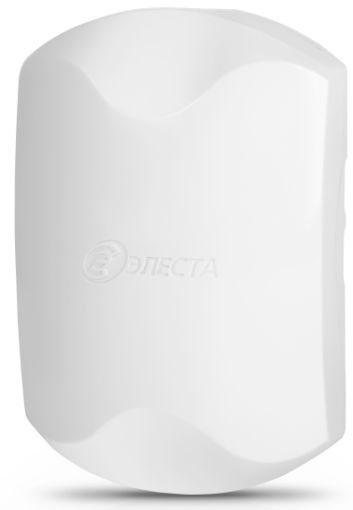

Юпитер-2421

УОО «Юпитер-2421» предназначен для мониторинга состояния объекта и выдачи информации на АРМ "Юпитер" по каналу GSM, а также на мобильный телефон пользователя в виде SMS. Защита осуществляется путем контроля состояния четырёх охранных шлейфов сигнализации (ШС), установленных на объекте.

SMA-разъем для подключения внешней GSM-антенны;

Основные свойства

• GSM модуль (2G)
• 2 SIM-карты с автоматическим переключением  между ними
• 4 проводных шлейфа сигнализации
• 4 раздела
• Отправка сообщений на телефон пользователя в виде SMS
• Конфигурирование через USB, SMS, с ПЦН «Юпитер»
• Малогабаритный корпус 105х70х30 мм
• Питание: 12В постоянного тока

Технические характеристики

Каналы связи

• GSM 850/900/1800/1900 МГц, (GPRS, CSD, СМС, дозвон без соединения), 2 SIM-карты

Шлейфы и разделы

•  4 проводных шлейфа охранной сигнализации
• Номинальное сопротивление ШС — 3 кОм ±20%
• Напряжение на разорванном ШС — не менее 10В
• Ток в ШС при состоянии «Норма» — не более 3.6 мА
• Объединение ШС в разделы (до 4 разделов)

Подключаемые извещатели

• Проводные безадресные охранные извещатели любого производителя

Встроенные датчики

• Датчик вскрытия корпуса
• Датчик перемещения корпуса

Антенна

• Встроенная GSM-антенна расположена внутри корпуса
• Возможность подключения внешней GSM-антенны с разъёмом SMA

Световая индикация

• Встроенные светодиодные индикаторы состояния ШС, состояния питания, состояния канала GPRS
• Возможность подключения выносного индикатора

Звуковые сигналы

• Встроенный зуммер для индикации задержки на вход и выход, индикации корректных и ошибочных действий при настройке прибора

Стандартные интерфейсы

• Интерфейс Touch Memory для подключения управляющих устройств (УВС-ТМ, электронный ключ «Touch Memory» и др.)
• Интерфейс USB

Управление прибором

• С клавиатуры УВС-ТМ
• Бесконтактной картой через RFID считыватель, подключенный по протоколу «Touch Memory»;
• Ключами Touch Memory через считыватель ключей
• СМС-сообщениями
• Управляющим шлейфом
• Оператором с АРМ ДПУ «Юпитер»

Пользователи

• До 250 кодов пользователей или ключей Touch Memory
• Возможность управления одним кодом (ключом) несколькими разделами

Выводы прибора

• Выводы для подключения шлейфов сигнализации
• Выводы для подключения питания
• Вывод для подключения одноцветного выносного индикатора
• SMA разъем для подключения внешней GSM-антенны

Конфигурирование

• По USB, через программу Кконфигуратор
• СМС-сообщениями
• Оператором с АРМ ДПУ «Юпитер»

Дополнительные функции

• Оповещение клиента через СМС
• Часы реального времени

Питание

• Внешний источник питания постоянного тока 12±1.2В
• Вывод «Резерв» для получения от РБП сигнала о переходе питания на АКБ
• Контроль уровня входа +12В для формирования сообщений о низком или высоком напряжении

Корпус

• Пластмассовый разборный корпус из двух частей, сквозь крышку просвечивают светодиоды

Масса, габаритные размеры

• Масса — не более 0.14кг
• Габаритные размеры — 105х70х30 мм
