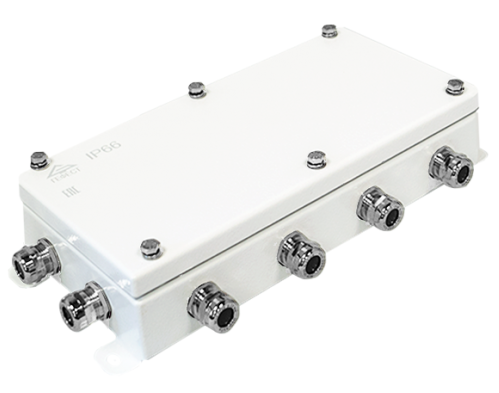

КМ IP66-1530
Коробка монтажная общепромышленные, оцинкованная сталь 1,2мм, IP66, 150х300х60 мм, 12 вводов
Производитель: Гефест
- Код:
- 00037431
- Базовая единица
- шт
Обозначение модификации | Размер, мм | Кол-во вводов, до |
---|---|---|
КМ-IP66-1530 | 150х300х60 | 14 |
Корпус монтажных коробок целиком изготовлен из оцинкованной стали толщиной 1,2 мм и окрашен полимерной краской. За счет гальванической обработки и полимерного покрытия он имеет двойную защиту от коррозии. Элементы крепления и соединений также имеют гальваническое антикоррозионное покрытие. Плотность прилегания крышки к корпусу обеспечивается силиконовой прокладкой.
Внутри корпуса монтажной коробки клеммной IP66 установлен зажим заземления. Крышка монтажной коробки соединяется проводом заземления с зажимом «РЕ» внутри корпуса.
В боковых стенках установлены металлические кабельные вводы под кабель с внешним диаметром 6-12 мм*. Возможно применение кабелей, проложенных в металлорукаве, гофрированной нержавеющей трубе, водогазопроводной трубе.
- Диапазон рабочих температур от -40ºС до +60ºС
- Максимальное напряжение – 600В
- Масса для IP66, не более, 2,35 кг
Внутри корпуса монтажной коробки установлены стальная гальванизированная DIN-рейка Ω-типа шириной 35 мм и высотой 7,5 мм, предназначенная для крепления клеммных колодок.
Также могут использоваться клеммные колодки для навесного монтажа, например клеммы Wago. Клеммные колодки в комплект поставки не входят.
Тип клеммы | Номинальноесечение, мм2 | Номинальный ток, А | Макс. количество клемм |
---|---|---|---|
UT2,5 | 2,5 | 24 | 40 |
UT4 | 4 | 32 | 34 |
UT6 | 6 | 41 | 25 |
UT10 | 10 | 57 | 20 |
