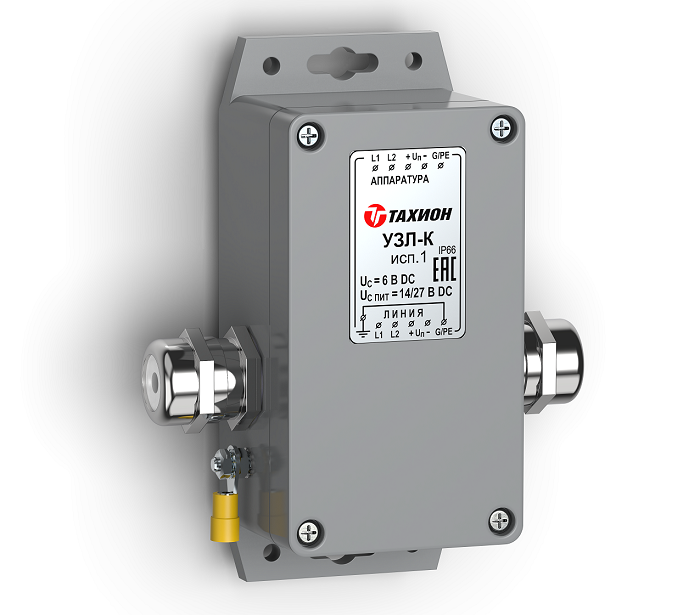

УЗЛ-К исп.1
Уличное устройство защиты коаксиальных, симметричных и питающих линий(12/24В).
Производитель: Тахион
- Код:
- 00037752
- Артикул
- 20124
- Базовая единица
- шт
Уличное устройство защиты УЗЛ-К исп.1 коаксиальных, симметричных и питающих линий (12/24VDC). Защищаемое оборудование: сетевые видеокамеры, контроллеры систем сигнализации и автоматизации, компьютеры, коммутаторы и т.д.
По техническим и эксплуатационным характеристикам удовлетворяет требованиям МЭК 61643-21, ГОСТ IEC 61000-4-5.
Климатическое исполнение соответствует УХЛ1, 5 ГОСТ 15150.
Устройство выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.
При использовании двух УЗЛ-К исп.1 (на передающей и приёмной стороне), экран должен быть заземлён только в одной точке и нигде не иметь контакта с металлическими конструкциями. Точка заземления экрана определяется условиями объекта.
- Номинальное рабочее напряжение, Un: сигнальная цепь 5VDC, цепь питания 12/24VDC.
- Макс. длительное рабочее напряжение, Uc: сигнальная цепь 6VDC, цепь питания 14/27VDC.
- Номинальный ток разряда (8/20 мкс), In: сигнальная цепь 10 кА, цепь питания 10 кА.
- Уровень напряжения защиты при In, Up: сигнальная цепь 15VDC, цепь питания 30/50VDC.
- Время срабатывания, менее: сигнальная цепь 30нс, цепь питания 30нс.
- Количество защищаемых пар: сигнальная цепь 1, цепь питания 1.
- Выполнено в пластиковом пылебрызгозащищенном корпусе и может эксплуатироваться на открытом воздухе либо во влажных помещениях.
- Диапазон рабочих температур – 55° ÷ +85°С.
- Степень защиты IP66.
- Габаритные размеры 105х145х55 мм.
Технические характеристики
| Сигнальной цепи: | |
| Максимальный импульсный разрядный ток при t имп 8/20мкс (Imax) | 10 кА |
| Номинальное рабочее напряжение | 6 В |
| Уровень напряжения защиты при Imax | 15 В |
| Вносимое затухание | 0,5 дБ |
| Неравномерность АЧХ в диапазоне до 50 МГц, не более | 1 дБ |
| Время срабатывания, менее | 30 нсек |
| Цепи питания: | |
| Номинальное рабочее напряжение | 12/24 В DC |
| Напряжение ограничения | 16/28 В |
| Максимальный ток | 1,5 А |
| Номинальный ток (Iн) | 0,5 А |
| Максимальный импульсный разрядный ток при t имп 8/20мкс (Imax) | 10 кА |
| Уровень напряжения защиты при Imax | 30/50 В |
| Вносимое сопротивление | 1 Ом |
| Потери при Iн | 0,5 В |
| Время срабатывания, менее | 30 нсек |
| Количество защищаемых пар: | |
| По цепи сигнала | 1 |
| По цепи питания | 1 |
| Сечение подключаемых проводов, не более | 2,5 мм2 |
| Диапазон рабочих температур | -55° С ÷ +85° С |
| Габаритные размеры | 105 х 145 х 55 мм |
| Вес в упаковке | 300 г |
