БПЗУ-24
Блок переключения питания с зарядным устройством
Производитель: Тахион
- Код:
- 00037756
- Артикул
- 40062
- Базовая единица
- шт
Назначение:

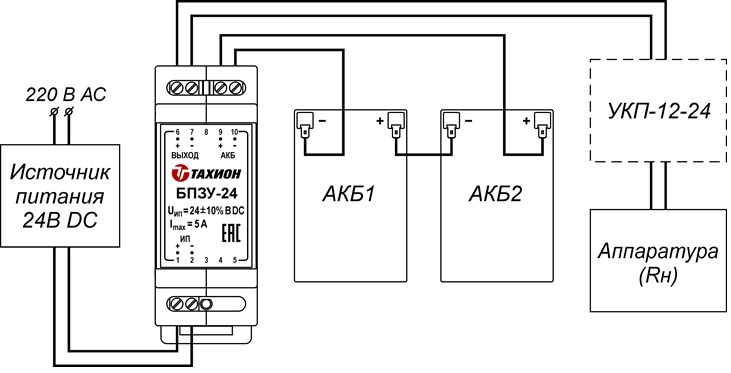

Блок переключения питания с зарядным устройством БПЗУ-24 предназначен для создания системы бесперебойного питания с использованием одной 12 В аккумуляторной батареи (АКБ), (или двух, подключенных последовательно), и внешнего источника питания 24 В.
Изделие обеспечивает:
- питание нагрузки стабилизированным напряжением от источника питания 24 (в состав изделия не входит) при наличии напряжения в электрической сети 220 В AC;
- автоматический переход на резервное питание от одной или двух включенных последовательно АКБ при пропадании электрической сети;
- оптимальный заряд АКБ при наличии напряжения в электрической сети 220 В AC;
- защиту АКБ от глубокого разряда;
- защиту от короткого замыкания клемм АКБ;
- индикацию наличия входного, выходного напряжений и работы от АКБ.
Изделие выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.
По способу защиты человека от поражения электрическим током изделие соответствует классу IIIпо ГОСТ 12.2.007.0-75.

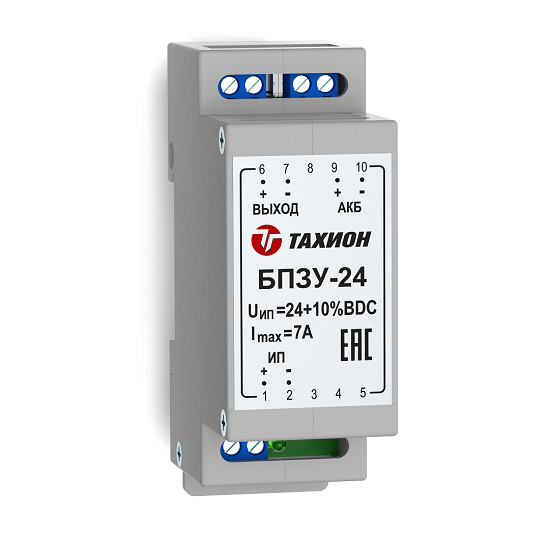

Конструктивно изделие выполнено в пластмассовом корпусе с креплением на 35мм DIN-рейку.Степень защиты в соответствии с ГОСТ 14254 IP20.
Технические характеристики
Входное напряжение | 24±10% В DC |
Выходное напряжение (при работе от сети) | 24±10% В DC |
Выходное напряжение (при работе от АКБ) | 19,0÷27,0 В DC |
Напряжение отсечки АКБ от нагрузки | 19,0÷20,5В DC |
Максимальный выходной ток | 5 А |
Ток заряда батареи | 1 А |
Тип АКБ |
герметичные свинцово-кислотные необслуживаемые, напряжением 12 В |
Ёмкость АКБ | не более 9 А/ч |
Количество АКБ | 2 шт. |
Время прерывания при переключении на резервное питание** |
5÷15 мс |
Диапазон рабочих температур | -40°С ÷+60°С |
Сечение подключаемых проводов | не более 2,5 мм² |
Средняя наработка на отказ, не менее | 10 000 ч |
Средний срок службы, не менее | 8 лет |
Габаритные размеры | 89 х 58 х 35 мм |
Вес c упаковкой | не более 200 г |
