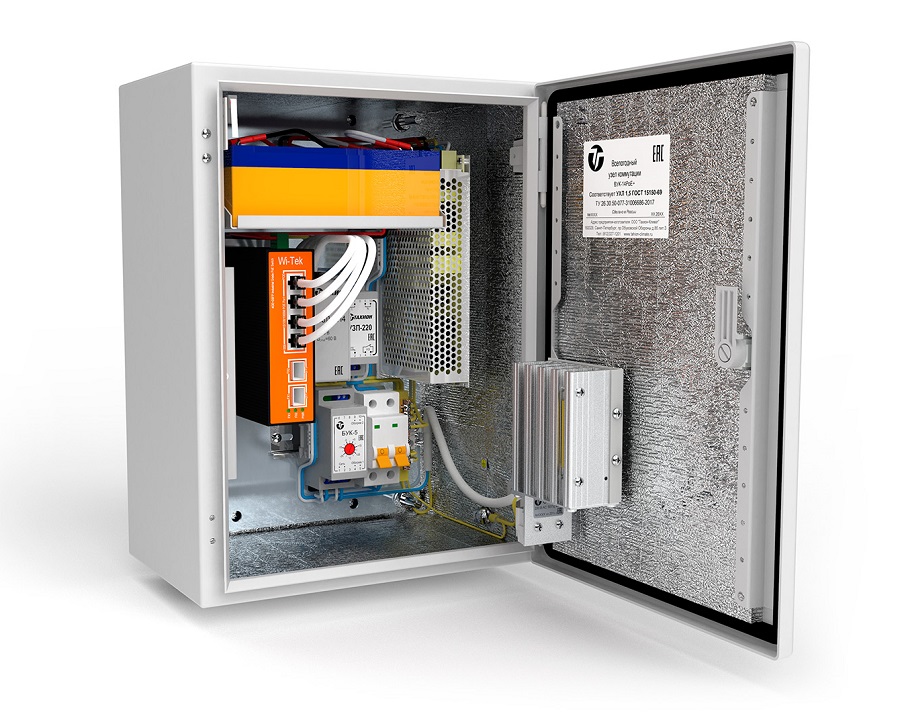

ВУК-24-PoE+ Р1 У11 У71
Всепогодный узел коммутации для обеспечения работы от 1-й до 4-х IP-видеокамер с питанием по технологии РоЕ/PoE+.
Производитель: Тахион
- Код:
- 00037896
- Артикул
- 58005
- Базовая единица
- шт
Назначение:
Всепогодный узел коммутации ВУК-24-РоЕ+ Р1 У11 У71 предназначен для обеспечения работы от 1-й до 4-х IP-видеокамер с питанием по технологии РоЕ/PoE+, организации группового канала передачи данных по волоконно-оптической сети, а также поддержания заданного температурного режима при эксплуатации задействованного оборудования.

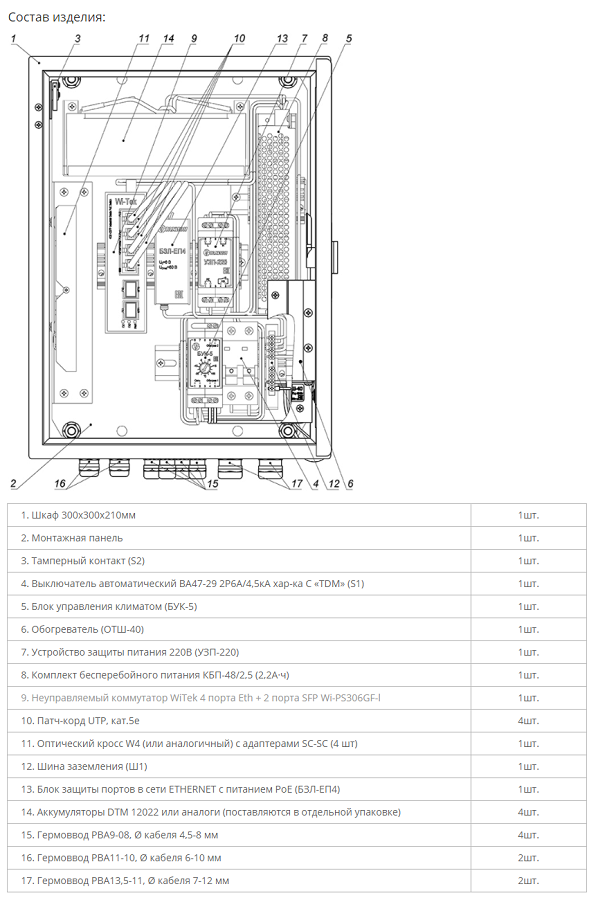

Изделие оборудовано:
- блоком управления климатом (БУК-5), предназначенным для управление обогревом;
- обогревателем термошкафов ОТШ-40, оборудованным встроенным биметаллическим выключателем, ограничивающим температуру поверхности радиатора до +90°С;
- устройством защиты электропитания УЗП-220 предназначенным для защиты оборудования, подключённого к линиям электропитания переменного тока 220 В, от наведенных напряжений, вызванных электромагнитными импульсами высоких энергий;
- блоком защиты БЗЛ-ЕП4 предназначенным для защиты от импульсных перенапряжений 4-х портов локальной сети Ethernet 10/100/1000 Base-TX, в том числе, использующих технологию PoE/РоЕ+ (IEEE 802.3af/IEEE 802.3at);
- комплектом бесперебойного питания (КБП-48/2,5 (2,2А·ч));
- тамперным контактом для сигнализации о несанкционированном доступе.
Изделие выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.
По способу защиты человека от поражения электрическим током изделие соответствует классу I по ГОСТ 12.2.007.0-75.
Климатическое исполнение изделия соответствует УХЛ1,5 ГОСТ 15150-69. Степень защиты IP 66.
Технические характеристики
Питание изделия: | |
— напряжение питания | 220В AC ±10%, 50Гц |
— максимальный ток нагрузки | 6А |
Обогрев: | |
— напряжение питания | 220В AC ±10%, 50Гц |
— потребляемая мощность | 40Вт |
Диапазон рабочих температур | — 60°С … +50°С |
Интерфейсы: | |
— порт 10/100/1000 Base-T RJ-45 PoE+ | 4шт. |
— порт 1000 Base-X SFP | 2шт. |
Питание подключаемых видеокамер/устройств | PoE IEEE 802.3af/ PoE IEEE 802.3at |
Максимальная мощность, подключаемых видеокамер/устройств, не более: | |
— по стандарту PoE IEEE 802.3af | 4х15W |
— по стандарту PoE IEEE 802.3at | 4х30W |
— общий бюджет PoE | 120W |
Максимальная потребляемая мощность | 170Вт |
Характеристики КБП-48/2,5: | |
— выходное напряжение | 48÷55 В DC |
— напряжение отсечки аккумуляторных батарей (АКБ) от нагрузки | 37÷41 В DC |
— максимальный ток нагрузки | 2,5А |
— ёмкость АКБ | 2,2А ч |
Материалы и поверхности изделия: | |
— корпус (дверь) | листовая сталь 1,25 (1,5)мм, грунтовка, порошковое покрытие |
— панель монтажная | листовая сталь 2мм, оцинкованная |
Габаритные размеры (без гермовводов) | 300х400х210мм |
Вес c упаковкой | 11кг |
