Elsys-ZCP
Пусковое реле для ограничения пускового тока групповых цепей питания ёмкостных (до 2500мкФ) нагрузок, подключаемых к сети переменного тока напряжением 230В и эксплуатируемых в круглосуточном режиме. Обеспечивает подключение к одной питающей шине до 20 контроллеров типа Elsys-MB.
Производитель: Elsys-Бастион
- Код:
- 00038120
- Артикул
- ES-0093
- Базовая единица
- шт

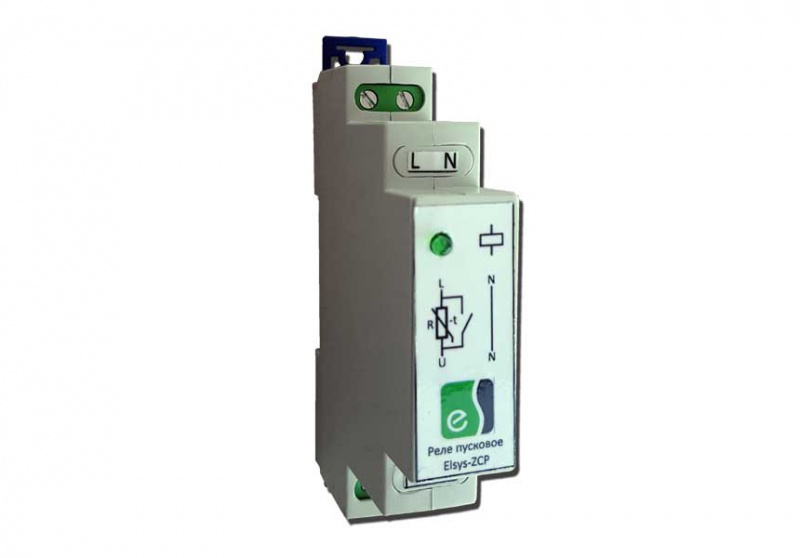

Elsys-ZCP. Пусковое реле (реле ограничения пускового тока)
Обеспечивает ограничение пускового тока групповых цепей питания ёмкостных нагрузок (импульсных блоков питания оборудования, драйверов светодиодных светильников и т.п.), подключаемых к сети переменного тока напряжением 230В и эксплуатируемых в круглосуточном режиме.
Применение Elsys-ZCP позволяет снизить пусковой ток и обеспечить надежное включение оборудования после отключения питающей сети, а также уменьшить уровень электромагнитных помех при включении электропитания.
Предназначено для установки в электрические распределительные щиты (коммутационные коробки) в разрыв цепи питания между автоматическим выключателем и нагрузкой.
Реле рассчитано на совместную эксплуатацию с автоматическими выключателями группы C и номинальным током 6А – 10А.
Реле выпускается в пластиковом корпусе, предназначенном для установки на стандартную монтажную DIN-рейку TH35 (ГОСТ Р МЭК 60715-2003).
Технические характеристики
Наименование параметра | Значение |
---|---|
Напряжение питания сети переменного тока 50 Гц, В | 184 - 253 |
Максимальный постоянный ток нагрузки, А | 8 |
Максимальная мощность нагрузки, В*А | 1 800 |
Максимальная суммарная емкость нагрузки, мкФ | 2500 |
Мощность, потребляемая реле, не более, Вт | 0,8 |
Время работы во включенном состоянии | не ограничено |
Время включения, не более, с | 0,25 |
Время выключения, не более, с | 0,05 |
Износостойкость, не менее, циклов | 10 000 |
Максимальная частота коммутации, не более, цикл./мин | 3 |
Диапазон рабочих температур, °С | +5…+55 |
Относительная влажность воздуха, не более, % | 95 |
Габаритные размеры, мм | 17,6 x 90 x 63 |
Масса, кг | 0,075 |
