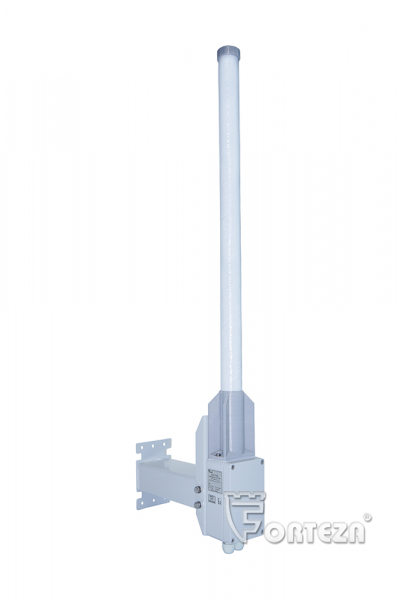

КУПОЛ-20В (1 участок)
Радиоволновый, до 20 м, 1 участок, Объемная зона обнаружения. Состав: ПРД/ПРМ и БК (блок контроля). Настройка с помощью УНИ. Интерфейс RS-485, контакты реле. Взрывозащищенное исполнение. 868,95 МГц. -50°...+65°С.
Производитель: Forteza
- Код:
- 00039720
- Базовая единица
- шт
Извещатель предназначен для охраны открытых площадок, обнесенных металлическим (сетчатым) или железобетонным ограждением.
Принцип действия основан на создании между приёмником и передатчиком невидимой объемной зоны обнаружения, границы которой определяются размерами огороженной площадки. При попадании нарушителя в эту зону, извещатель регистрирует её изменение и формирует сигнал тревоги.
Общие сведения
- Извещатель состоит из блоков ПРД и ПРМ, располагающихся во взрывоопасной зоне, а также блока контроля (БК), расположенного вне взрывоопасной зоны.
- Извещатель формирует объемную зону обнаружения, заполняющую всю огороженную площадку, но не распространяющуюся за ее пределы.
- Внутри площадки допускается наличие стационарных, металлических конструкций, занимающих по объему не более 10%, расположенных не ближе 1,5 м от антенн блоков ПРД и ПРМ.
- Для охраны площадок больших размеров или имеющих сложную конфигурацию (Г, П-образных), извещатель имеет возможность наращивания до 4 участков охраны.
- Настройка извещателя осуществляется с помощью планшета на ОС Android через интерфейсы USB или Bluetooth.
- Для определения режима работы блок контроля имеет индикатор состояния извещателя.
- Функция дистанционного контроля (ДК) обеспечивает проверку работоспособности извещателя и линии связи.
Блоки ПРД и ПРМ извещателя с маркировкой взрывозащиты 1Ех ib IIB T6 Gb X относятся к электрическому оборудованию, предназначенному для применения в потенциально взрывоопасных зонах класса 1 (классы по ГОСТ IEC 60079-10-1-2011) категории IIA и IIB (подгруппы по ГОСТ Р МЭК 60079-20-1-2011) температурного класса Т6 в соответствии с присвоенной маркировкой взрывозащиты и требованиями ГОСТ IEC 60079-14-2011, ГОСТ Р МЭК 60079-25-2012.
Барьер искробезопасности БИ-RS485/485i-ГР9 установленный в БК, вне потенциально взрывоопасной зоны и имеющий маркировку взрывозащиты [Ex ib Gb] IIA / [Ex ib Gb] IIB обеспечивает вид взрывозащиты «искробезопасная электрическая цепь» для блоков ПРД и ПРМ извещателя.
Взрывозащита обеспечивается соответствием оборудования требованиям ГОСТ 31610.0 (IEC 60079-0:2011), ГОСТ 31610.11 (IEC 60079-11:2011).
Технические характеристики
Рабочая частота | 868,95 ± 0,25 МГц |
Длина огороженной площадки | 2...20 м |
Ширина огороженной площадки | 2...10 м |
Высота заграждения | не менее 2,2 м |
Максимальный размер ячейки (для сетчатого заграждения) | 150х150 мм |
Напряжение питания извещателя | 18...30 В |
Мощность потребления извещателем | не более 4 Вт |
Интерфейсы | контакты реле, RS-485 |
Рабочая температура | -50...+65 °С |
Габаритный размеры блоков ПРД и ПРМ | 862х80х82 мм |
Габаритные размеры БК | 252х170х52 мм |
Вес блока ПРД (ПРМ) с КМЧ | 2 кг |
Вес БК | 1,4 кг |
