ИП104-1-68-EX «ГРИФ-термокабель»

Извещатели пожарные тепловые линейные максимальные серии ИПТЛ ГРИФ-термокабель предназначены для обнаружения возгораний, сопровождающихся выделением тепла на всем протяжении чувствительного элемента извещателя. Функционально ИПТЛ состоит из чувствительного элемента (ЧЭ), элемента оконечного (ЭО) и блока обработки (БО), осуществляющего контроль за состоянием ЧЭ, световую и звуковую индикацию, а также передачу сигналов на внешние устройства.

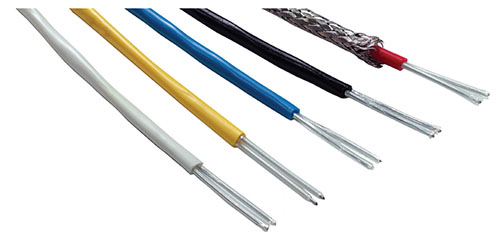

• EX – взрывозащищенное исполнение. Имеет специальную внешнюю оболочку из антистатического ПВХ и защитный металлический сетчатый экран серебристого цвета. Применяется во взрывоопасных зонах и на объектах с высокими электромагнитными помехами. Для обеспечения защиты экран ЧЭ необходимо заземлять. Цвета наружных оболочек под экраном синий
• Температура срабатывания 68°С – соответствует температурному классу A3;

Применяют на объектах с большой площадью (объемом) помещений, протяженных объектах, на которых применение тепловых точечных извещателей или извещателей других типов является не эффективным.

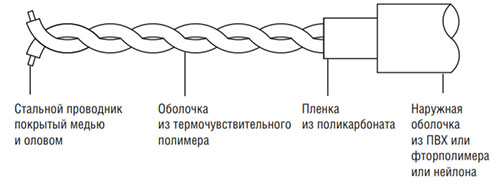

Чувствительный элемент ИП 104-1 «ГРИФ-термокабель» состоит из двух стальных проводников, заключенных в оболочку из специального термочувствительного полимера. Проводники перевиты между собой для создания механического напряжения между ними, а также заключены во внешнюю оболочку. При достижении пороговой температуры происходит быстрое расплавление термочувствительного полимера и замыкание стальных проводников. Для обеспечения гарантированного электрического замыкания на стальные проводники дополнительно нанесен слой меди и олова.

Блок обработки (БО) обеспечивает контроль состояния ЧЭ и осуществляет индикацию его состояний: НОРМА, НЕИСПРАВНОСТЬ, ПОЖАР и передает соответствующие сигналы на устройства верхнего уровня, если это необходимо.

Технические характеристики
