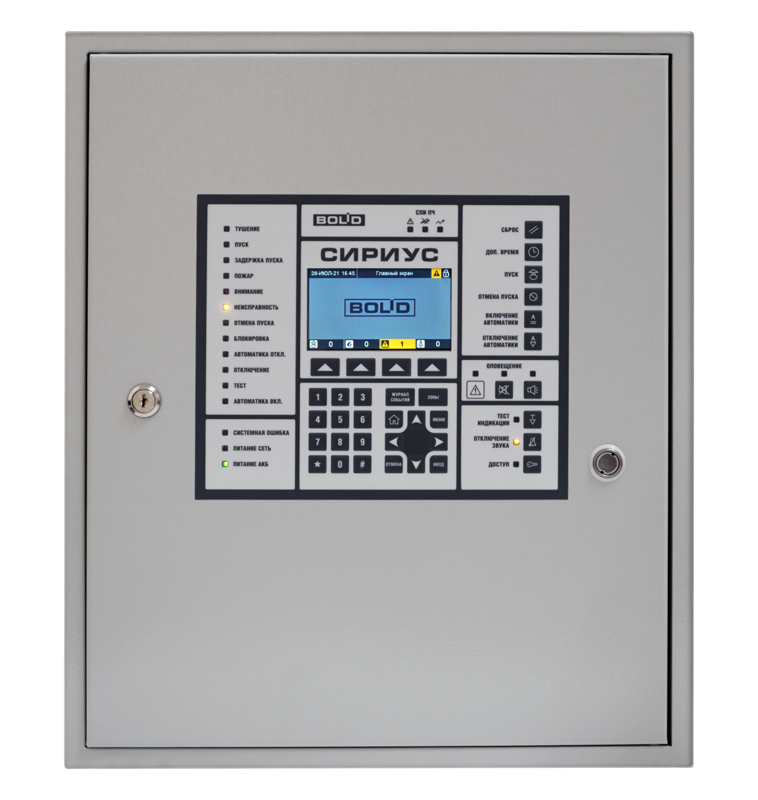

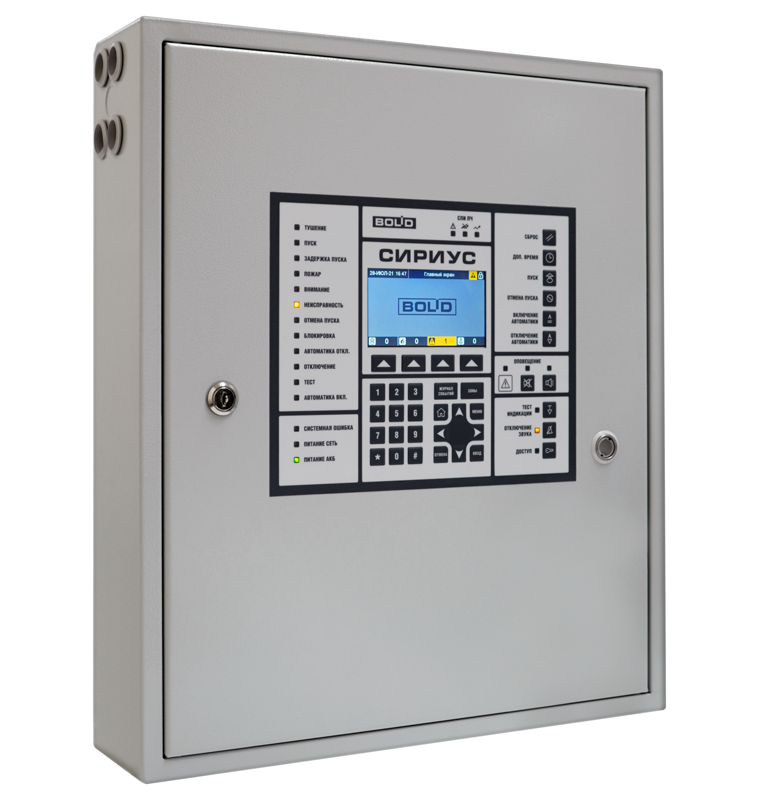

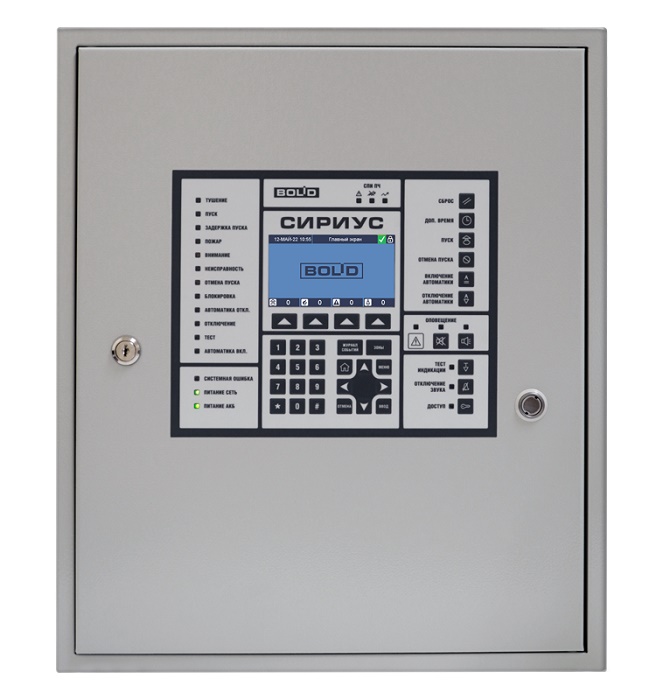

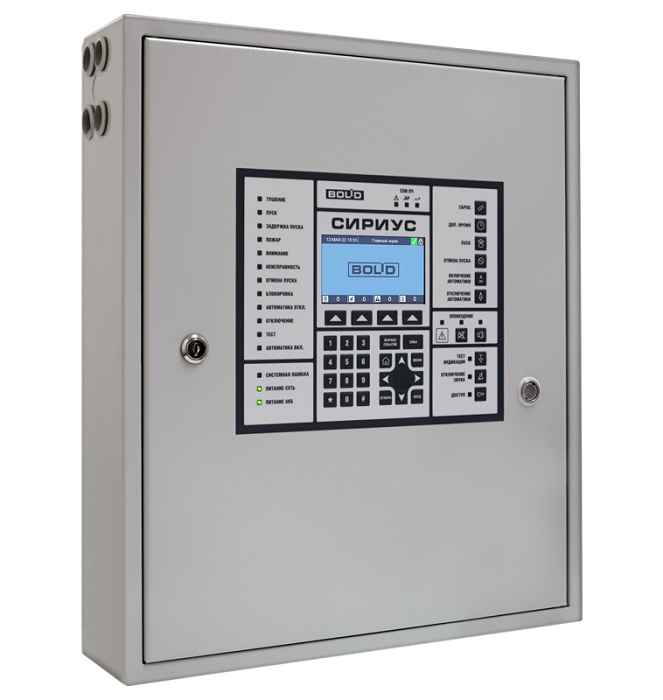

Сириус ППКУП
Прибор приемно-контрольный и управления пожарный, одна кольцевая линия для подключения до 127 адресных устройств (с возможностью подключения двух кольцевых линий)
Производитель: Болид
- Код:
- 00040090
- Артикул
- 1-520-887-052
- Базовая единица
- шт
35 567 руб.
ППКУП "Сириус" предназначен для контроля и управления системой пожарной сигнализации, оповещения, пожаротушения, дымоудаления и вспомогательным инженерным и технологическим оборудованием участвующим в обеспечении пожарной безопасности.
- Встроенный модуль контроля кольцевой линии ДПЛС "С2000-КДЛ-С" на 127 адресных устройств
- Возможность установки второго встроенного модуля "С2000-КДЛ-С"
- Резервированный интерфейс RS-485 для подключения внешних блоков ИСО "Орион"
- Резервированный интерфейс RS-485 для объединения до 32 ППКУП "Сириус" в сеть с возможностью перекрёстного управления

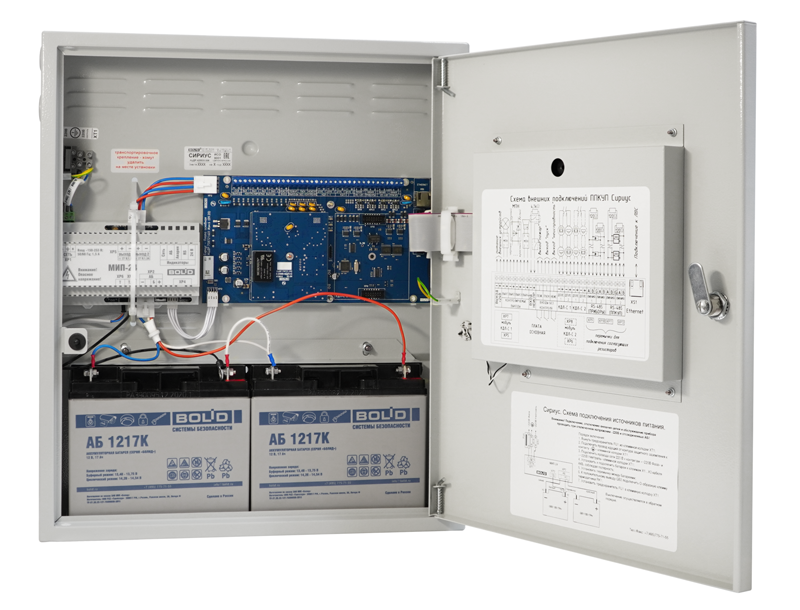

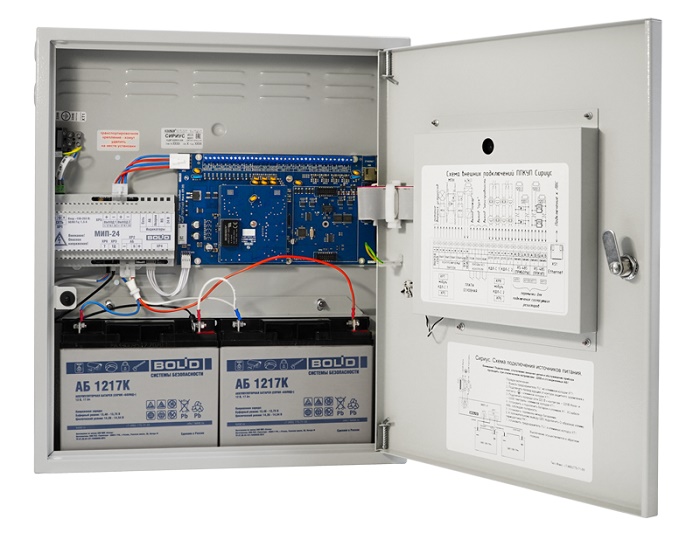

- Встроенный резервированный источник питания
- Журнал на 65000 событий
- Web-интерфейс для конфигурирования параметров, удаленного контроля состояния системы, просмотра, сохранения и печати журнала событий
- Возможность подключения к АРМ "Орион Про" для расширения возможностей мониторинга состояния защищаемого объекта
Технические характеристики
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА | |
|---|---|---|
| Максимальная информационная ёмкость одного прибора "Сириус": | ||
| Приборы: | встроенные | 4 |
| внешние | 122 | |
| Входы (контролируемые элементы) | 4096 | |
| Выходы (управляемые элементы) | 1024 | |
| Зоны (для объединения элементов) | 1024 | |
| Группы зон (для объединения зон) | 128 | |
| Пользователи | 2048 | |
| Группы доступа | 256 | |
| Зоны оповещения | 127 | |
| Количество зон (направлений) пожаротушения: | ||
| Одного прибора "Сириус" | 4 | |
| С блоками "С2000-ПТ" | до 127 | |
| Журнал событий: | ||
| Максимальное количество событий | 65000 | |
| Организация журнала | кольцевая | |
| Просмотр событий | ЖКИ, web-интерфейс | |
| Сохранение журнала в файл | формат CSV | |
| Печать журнала в файл | напрямую из Web-интерфейса | |
| Встроенные линии связи для подключения адресных устройств: | ||
| Интерфейс | ДПЛС | |
| Количество линий | 1 (2 – с дополнительным модулем "С2000-КДЛ-С") | |
| Максимальное число АУ | 127 (254 с дополнительным модулем "С2000-КДЛ-С") | |
| Максимальный выходной ток | 100 мА | |
| Номинальный выходной ток | 64 мА | |
| Максимальная длина (при номинальном выходном токе): |
160 м при сечении жил 0,2 мм² 400 м при сечении жил 0,5 мм² 600 м при сечении жил 0,75 мм² 1200 м при сечении жил 1,5 мм² |
|
| Максимальное активное сопротивление проводов | 100 Ом | |
| Минимальное сопротивление изоляции между проводами | 50 кОм | |
| Резервированная линия связи для подключения внешних блоков ИСО "Орион": | ||
| Интерфейс | RS-485 | |
| Тип | две независимые линии | |
| Максимальная длина | 3000 м | |
| Максимальное активное сопротивление проводов | 400 Ом | |
| Минимальное сопротивление изоляции между проводами | 50 кОм | |
| Максимальное число подключаемых блоков | 122 | |
| Резервированная линия связи для объединения приборов "Сириус" в сеть: | ||
| Интерфейс | RS-485 | |
| Тип | две независимые линии | |
| Гальваническая изоляция | до 500 В в течении 1 минуты | |
| Максимальная длина без повторителей | 3000 м | |
| Максимальное активное сопротивление проводов | 400 Ом | |
| Минимальное сопротивление изоляции между проводами | 50 кОм | |
| Максимальное число приборов "Сириус" в сети | 32 | |
| Встроенные управляемые дискретные выходы: | ||
| Ключевые (транзисторные) выходы: | 4 шт. | |
| контроль на обрыв и КЗ | да | |
| номинальное выходное напряжение | 24 В | |
| максимальный выходной ток | 2 А | |
| защита от КЗ и перегрузки | да | |
| защита от ложного включения при единичной неисправности | только для пользовательских выходов № 3 и 4 | |
| Выходы типа "сухой контакт": | 3 шт.: "Пожар", "Пуск", "Неисправность" | |
| максимальный коммутируемый ток | 100 мА | |
| максимальное коммутируемое напряжение | 200 В | |
| Выход для питания внешних устройств: | 1 шт. | |
| выходное напряжение | 24 В | |
| максимальный выходной ток | 300 мА | |
| защита от КЗ и перегрузки | да | |
| Встроенные дискретные входы: | ||
| Вход "Неисправность" | 1 шт. | |
| контроль на обрыв и КЗ | да | |
| номинальное выходное напряжение | 24 В | |
|
максимальное активное сопротивление проводной линии (без учёта оконечного резистора) |
100 Ом | |
|
минимальное сопротивление изоляции между проводами |
50 кОм | |
| Прочее: | ||
| Основное питание | сеть ~220 В, частотой 50 Гц | |
| Максимальный ток, потребляемый от основного источника питания: | в дежурном режиме | не более 0,03 А |
| в тревожном режиме |
собственное потребление - не более 0,03 А потребление ИУ - не более 0,33 А |
|
| для заряда АКБ | не более 0,13 А | |
| Резервное питание | две АКБ 12 В емкостью 17 А∙ч включенные последовательно | |
| Максимальный ток, потребляемый от резервного источника питания: | в дежурном режиме | не более 0,3 А |
| в тревожном режиме |
собственное потребление - не более 0,3 А потребление ИУ - не более 3,0 А |
|
| Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0-75 | I | |
| Электрическая прочность изоляции токоведущих частей прибора (между цепями, связанными с сетью переменного тока 220 В и корпусом, а также между цепями, связанными с сетью переменного тока 220 В и любыми цепями, не связанными с ней) | до 2 кВ (50 Гц) | |
| Электрическое сопротивление изоляции (между цепями, связанными с сетью переменного тока 220 В и корпусом, а также между цепями, связанными с сетью переменного тока 220 В и любыми цепями, не связанными с ней) | не менее 20 МОм (в нормальных условиях согласно п. 5.14.6 ГОСТ 52931-2008) | |
| Степень защиты оболочки | IР 41 (при креплении на стену) | |
| Устойчивость к механическим воздействиям по ОСТ 25 1099-83 | категория размещения 4 | |
| Климатическое исполнение по ОСТ 25 83 | О4 | |
| Диапазон рабочих температур | 0...+40 ºС | |
| Относительная влажность воздуха | не более 93% при 40 ºС | |
| Время технической готовности прибора к работе | 30 с | |
| Режим работы | круглосуточный | |
| Средняя наработка прибора на отказ в дежурном режиме работы | не менее 80 000 ч | |
| Вероятность безотказной работы | 0,98758 | |
| Средний срок службы прибора | 10 лет | |
| Масса нетто |
не более 6,5 кг (без АКБ) не более 16 кг (с АКБ) |
|
| Габаритные размеры (В×Ш×Г) | не более 500×425×110 мм | |
