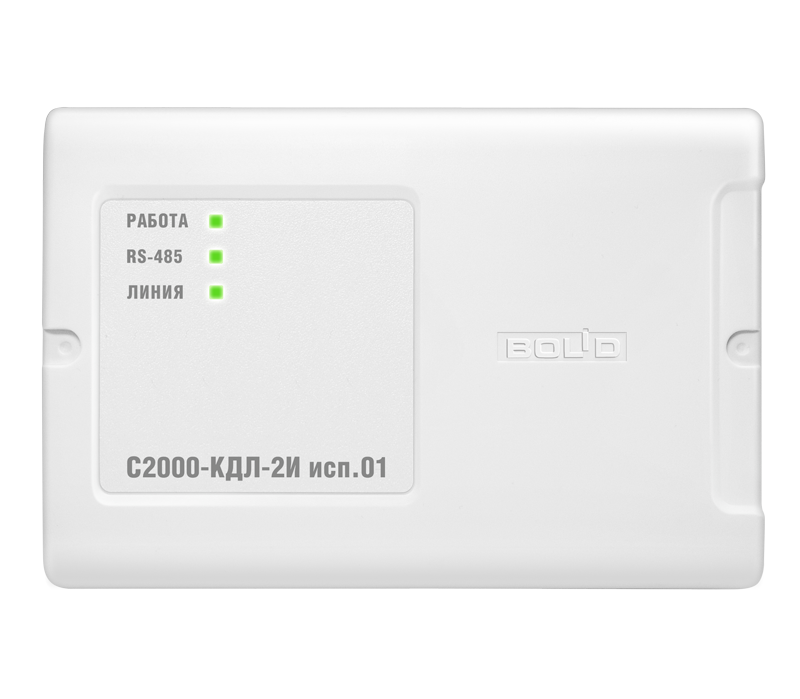

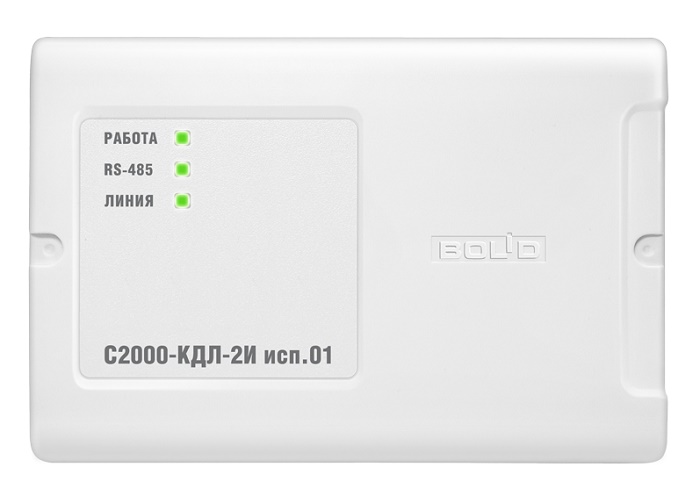

С2000-КДЛ-2И исп.01

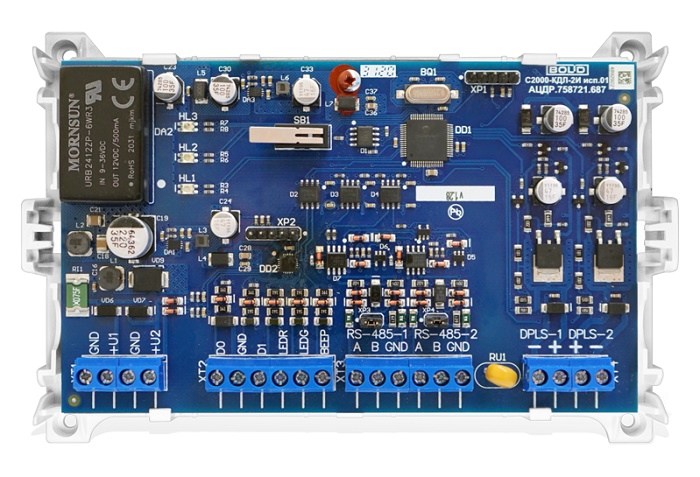

Контроллер двухпроводной линии с двумя интерфейсами RS485. Гальваническая развязка двухпроводной линии и интерфейсов RS485
Производитель: Болид
- Код:
- 00040384
- Артикул
- 1-471-949-829
- Базовая единица
- шт
5 506 руб.
Контроллер адресной двухпроводной подсистемы с гальванической изоляцией "С2000-КДЛ-2И исп.01" с двумя интерфейсами RS-485.
- Работа в составе систем: ИСО "Орион", АСКУЭ "Ресурс"
- Подключение до 127 адресных устройств (АУ).
- Кольцевая двухпроводная линия связи с контролем короткого замыкания и обрыва
- Наличие гальванически развязанных между собой групп проводных соединений – источника питания, интерфейса RS-485 и ДПЛС
- Возможность подключения двух линий интерфейса RS-485 для резервирования линий связи с сетевым контроллером
- Возможность применения изоляторов короткого замыкания "БРИЗ" и "БРИЗ исп.03" для локализации короткозамкнутых участков ДПЛС
- Питание подключенных адресных устройств по двухпроводной линии связи
- Работа с адресно-аналоговыми дымовыми извещателями "ДИП-34А":
- назначение порога предварительного оповещения "Внимание" и порога "Пожар"
- задание временных зон "День" и "Ночь" с назначением порогов "Внимание" и "Пожар" отдельно для каждой временной зоны
- назначение уровня запыленности
- передача извещений "Требуется обслуживание", "Внимание", "Пожар", "Неисправность"
- Работа с адресными пожарными извещателями "С2000-ИП" и "ИПР 513-ЗА"
- Работа с адресными счетчиками расхода "С2000-АСР2" и "С2000-АСР8", предназначенными для подсчета импульсов, поступающих с механических или электрических счетчиков (воды, электричества, газа и т.д.)
- Подключение адресных охранных извещателей "С2000-ИК", "С2000-ШИК", "С2000-ПИК", "С2000-СТ", "С2000-СМК", "С2000-СМК Эстет", "С2000-В", "С2000-СВЧ", "С2000-СТИК", "С2000-КТ"
- Работа с адресным измерителем влажности и температуры "С2000-ВТ"
- Подключение в двухпроводную линию связи неадресных охранных и пожарных извещателей с выходом "сухой контакт" через адресные расширители "С2000-АР1", "С2000-АР2" и "С2000-АР8"
- Управление исполнительными устройствами через адресный релейный блок "С2000-СП2"
- Подключение считывателей ключей Touch Memory (iButton), карт Proximity, а также клавиатур для считывания PIN-кодов
- Поддержка интерфейсов считывателей — Touch Memory(iButton), Wiegand и ABA-TrackII
- Локальное и централизованное управления разделами (зонами). Индикация состояния разделов (зон) осуществляется на выносном светодиоде считывателя (одно или двухцветном)
- Передача служебных и тревожных сообщений на пульт "С2000", "С2000М", АРМ "Орион Про"
- Передача по запросу в интерфейс RS-485 значений сопротивлений шлейфов адресных расширителей, значений задымленности и температуры окружающей среды от "ДИП-34А" и "С2000-ИП" соответственно
- Использование совместно с "С2000-ВТ" и "С2000-ИП" для измерения влажности и температуры с изменяющимися порогами на включение и выключение исполнительных устройств
- Исполнение и конструкция контроллера соответствует Европейскому стандарту EN54
- Контроль вскрытия корпуса блока
- Световая индикация состояния прибора, ДПЛС, интерфейса RS-485
- Два ввода питания: для подключения основного и резервного источников питания, напряжением от 12 В до 24 В. Неисправность линии электропитания одного из источников (короткое замыкание или обрыв) не сказывается на работе другого
Технические характеристики
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА | |
|---|---|---|
| Количество подключаемых АУ | 127 | |
| Длина двухпроводной линии |
600 метров при сечении 0,75 мм² 700 метров при сечении 0,9 мм² |
|
| Напряжение питания | от 10,2 В до 28,4 В постоянного тока | |
| Ток потребления (без учёта потребления АУ), не более: | при напряжении питания 12 В | 80 мА |
| при напряжении питания 24 В | 40 мА | |
| Ток потребления в дежурном режиме (подключены 127 АУ с током потребления 0,5мА каждое), не более: | при напряжении питания 12 В | 160 мА |
| при напряжении питания 24 В | 80 мА | |
| Максимальное напряжение гальванической изоляции | 500 В | |
| Минимальное сопротивление гальванической изоляции | 20 МОм | |
| Внешний считыватель электронных идентификаторов (ЭИ) | 1 вход | |
| Интерфейс подключаемых считывателей | Dallas Touch Memory(1-Wire, µ-LAN), Wiegand и ABA-Track II | |
| Управление светодиодами считывателя | Управление двумя светодиодами считывателя (красным и зелёным) в соответствии с логическими уровнями "+5В КМОП", с ограничением тока при прямом подключении светодиодов на уровне 10 мА | |
| Управление звуковым сигнализатором считывателя | Есть. Сигнал управления "+5В КМОП" | |
| Объем памяти ключей Touch Memory(iButton), карт или кодов | 512 | |
| Энергонезависимый буфер событий | 512 | |
| Световая индикация на лицевой панели | 3 светодиодных индикатора (работа, RS-485 и ДПЛС) | |
| Датчик вскрытия корпуса | микроконтакт | |
| Коммуникационный порт (для работы в ИСО "Орион") | RS-485, протокол Орион | |
| Количество линий интерфейса RS-485 | 2 | |
| Питание прибора | От внешнего источника постоянного тока (Имеется дополнительный ввод для подключения резервного источника питания) | |
| Готовность к работе после включения питания | не более 15 с | |
| Рабочий диапазон температур | от -30 до +55°C | |
| Относительная влажность | до 98% при +25°C | |
| Степень защиты корпуса | IР40 | |
| Габаритные размеры | 156×107×39 мм | |
| Масса прибора | не более 0,3 кг | |
| Средний срок службы | 10 лет | |
| Программирование контроллера | программа UProg.exe | |
| Подключение к ПК | через интерфейс RS-485 с помощью преобразователя интерфейсов | |
| Тип монтажа | настенный навесной или на DIN-рейку | |
