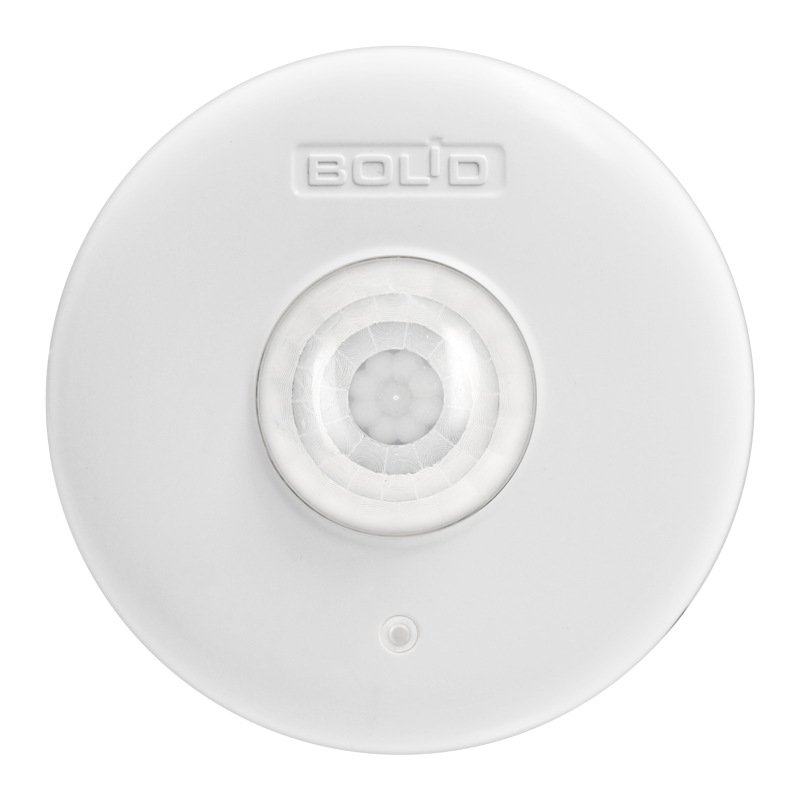

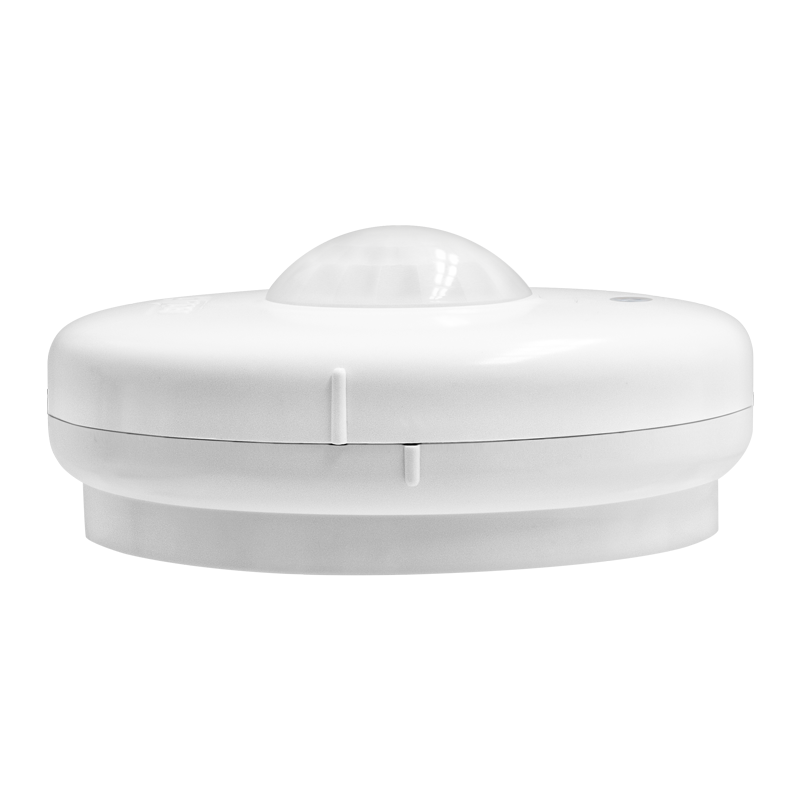

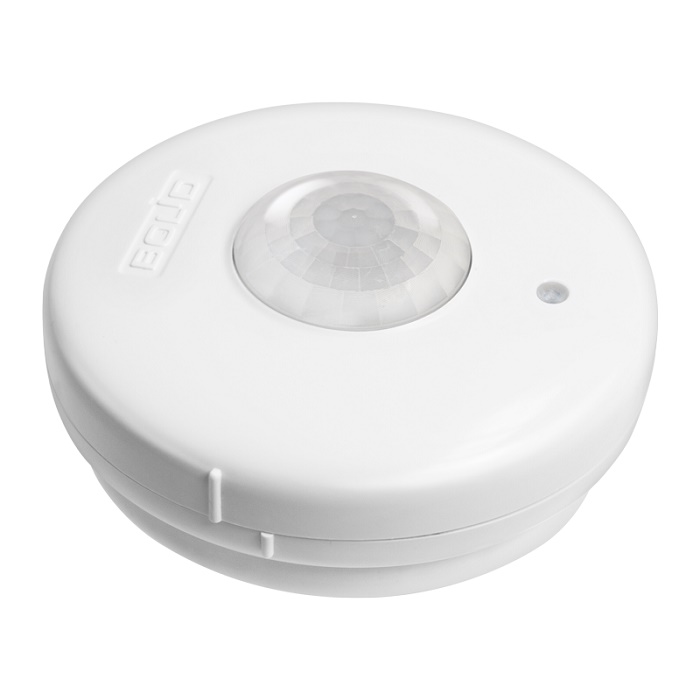

Грация исп.02
Охранный объемный потолочный оптико-электронный извещатель, высота установки от 2,5 до 3,6 м, диаметр зоны 12 м, 10-30 В, 10 мА. -30 до +40°С. Релейный выход и тампер
Производитель: Болид
- Код:
- 00040710
- Артикул
- 1-540-341-806
- Базовая единица
- шт
Предназначен для обнаружения проникновения (попытки проникновения) в охраняемое пространство закрытого помещения методом анализа ИК-излучения.
Область применения извещателя: автономная или централизованная охрана зданий и сооружений (офисов, магазинов, банков, складских помещений, жилых домов, учреждений, предприятий) от несанкционированных проникновений.

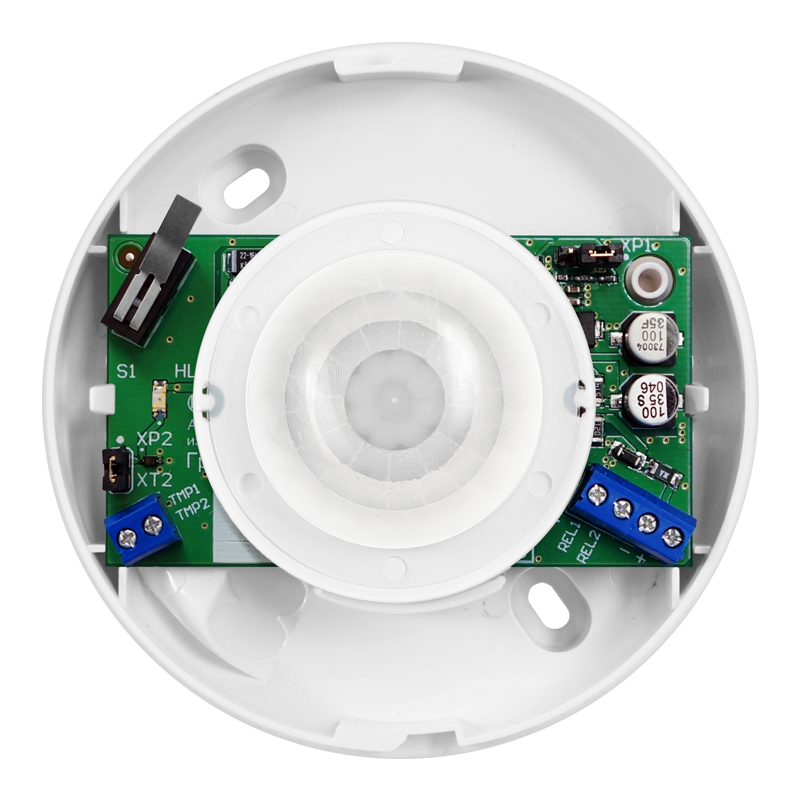

Извещатель относится к классу пассивных оптико-электронных инфракрасных извещателей. Принцип детектирования основан на регистрации изменений теплового излучения. Интеллектуальный алгоритм обрабатывает сигнал с пироэлектрического приёмника и принимает решение о наличии нарушителя в зоне контроля извещателя. Состояние извещателя отображается на светодиодном индикаторе и передаётся в ШС путём размыкания контактов реле извещателя.
Извещатель работает с контрольно - приемными приборами "Сигнал-10", "Сигнал-20П", "Сигнал 20М", "С2000-4" и пр.
- Диаметр зоны обнаружения 12 м (при высоте установки 2,5-3,6 м)
- Диапазон скоростей обнаружения - 0,3 - 3 м/с
- Дискретная регулировка чувствительности (3 уровня)
- Температурная компенсация обнаружительной способности
- Расширенный диапазон напряжений питания - 10-30 В
- Контроль вскрытия корпуса
- Продвинутая система самодиагностики
- Возможность управления режимами индикации
- Степень защиты оболочки – IP41
- Отсутствие реакции на перепады фоновой освещенности
- Отсутствие реакции в условиях конвективных тепловых потоков
- Устойчивость к электростатическим разрядам
- Надежное обнаружение проникновения в охраняемую зону
Технические характеристики
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА | |
|---|---|---|
| Напряжение питания (постоянного тока), В | 10-30 | |
| Средний ток потребления в режиме "Норма", не более, мА | 2,3 | |
| Средний ток потребления в режиме "Тревога", не более, мА | 3,5 | |
| Максимальный ток через контакты реле, мА | 100 | |
| Максимальное напряжение на контактах реле, В | 30 | |
| Максимальный ток через контакты тампера, мА | 100 | |
| Максимальное напряжение на контактах тампера, В | 30 | |
| Время технической готовности извещателя к работе, не более, c | 60 | |
| Диаметр зоны обнаружения извещателя (при высоте 2,5 м / 3,6 м), м | 12 / 12 | |
| Диапазон скоростей обнаружения извещателя, м/с | 0,3…3 | |
| Устойчивость к внешней засветке, не менее, лк | 6500 | |
| Степень защиты оболочки по ГОСТ 14254-2015 | IP41 | |
| Устойчивость к механическим воздействиям по ОСТ 25 1099-83 | Категория размещения 3 | |
| Вибрационные нагрузки: | диапазон частот, Гц | 1-35 |
| максимальное ускорение | 0,5g | |
| Климатическое исполнение по ОСТ 25 1099-83 | О3 | |
| Диапазон рабочих температур, °С | от -30 до +40 | |
| Относительная влажность воздуха, % | 93 при 40 °С | |
| Масса извещателя, кг | 0,1 | |
| Габаритные размеры извещателя (В х Ш), мм | 38 х 90 | |
| Время непрерывной работы извещателя | круглосуточно | |
| Средняя наработка извещателя на отказ в дежурном режиме работы, ч | 80000 | |
| Вероятность безотказной работы | 0,98758 | |
| Средний срок службы извещателя, лет | 8 | |
