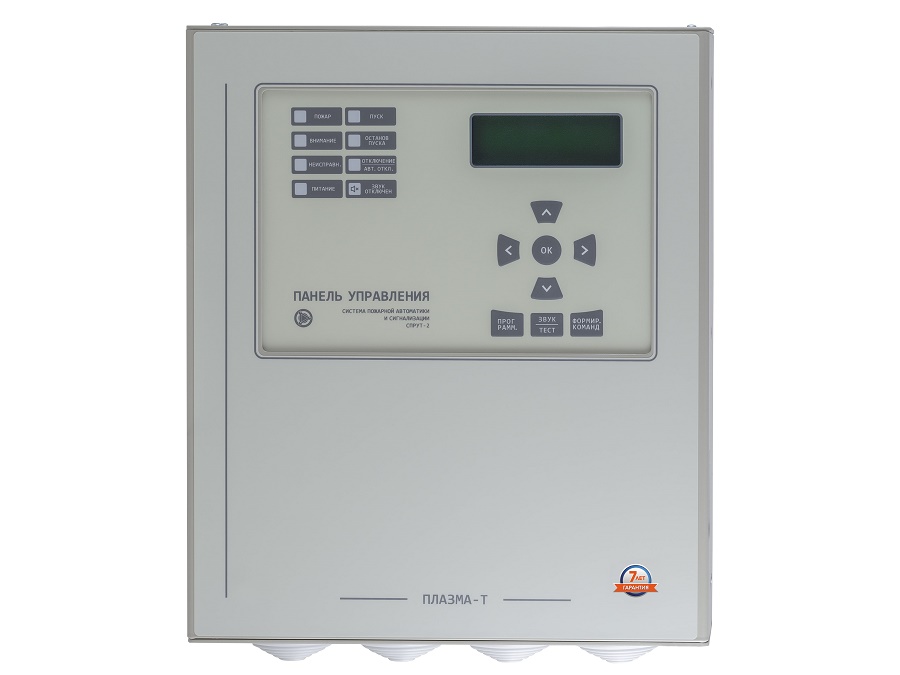

ПУ-5 (СП484)
Панель Управления исполнения 5, ЖК дисплей, контроль 10 шлейфов, управление 5 устройствами с контролем исправности цепи управления и коммутацией нагрузки ~250В/8А, 2 ввода питания: ~220В/=12-24В, дублированный RS-485, 3 встроенных реле
Производитель: Плазма-Т
- Код:
- 00041089
- Базовая единица
- шт
Панель управления 5 (10 шлейфов / 5 устройств)
Предназначена для:
- автоматического управления оборудованием пожаротушения (водяного, пенного, газового, порошкового, аэрозольного);
- автоматического управления дымоудалением и вентиляцией;
- автоматического управления оповещением;
- автоматического управления технологическим оборудованием (в том числе насосами холодного водоснабжения, горячего водоснабжения, циркуляции отопления, подпитки отопления, дренажа);
- работы в качестве пожарной сигнализации с безадресными извещателями;
- работы в составе СПАС «СПРУТ-2».
Для расширения возможностей системы допускается применять до 32 различных панелей управления ПУ/ПУ-PL/ПУМ в одной Системе «СПРУТ-2». При этом управление подключенными устройствами может осуществляться по сигналам от других ПУ/ПУМ.
Для ПУ доступно исполнение НЗК и НРК, в котором любой выход управления может быть заменен на выход типа «сухой контакт» (нормально замкнутый или нормально разомкнутый), указывается при заказе.
Обеспечивает контроль шлейфов, в каждый из которых могут включаться активные (токопотребляющие) пожарные извещатели или пассивные пожарные извещатели/датчики (технологические) с выходом типа «сухой контакт».
Обеспечивает управление устройств, такими как: пожарный насос, спринклерный насос, дренчерный насос, насос-дозатор, жокей-насос, дренажный насос, насосы хозяйственно-питьевого водоснабжения (ХВС), горячего водоснабжения (ГВС), циркуляции отопления (ЦО), подпитки отопления (ПО), компрессор, вентилятор, модуль, батарея, распределительное устройство, электрозадвижка, электроклапан, оповещатель, реле и другие аналогичные устройства.
Технические характеристики
Интерфейс RS-485 | |
Максимальное количество в сети | 32 |
Скорость обмена | 9600 бит/сек |
Дублирование | есть |
Гальваническая развязка | есть |
Количество шлейфов | 10 |
Контроль исправности шлейфов | на обрыв и короткое замыкание |
Напряжение питания шлейфов | 27 В |
Входы контроля ШАК | |
электропитания | 2 |
цепей управления | 1 |
вскрытия шкафа | 1 |
Количество цепей управления устройствами | 5 |
Контроль исправности цепей управления | на обрыв и короткое замыкание |
Максимальные значения цепей управления | ~250 В, 8 А или =125 В, 3 А, (не более 10 А для 5 цепей управления) |
Выходы «сухой контакт» | 3 реле: ~125 В/0,5 А; =30 В/1,0 А до 10 реле для ПУ исп. НЗК/НРК: ~250 В, 8 А |
Встроенные часы реального времени | есть |
Энергозависимая память | 1024 события |
Сигнализация и индикация | световая, звуковая, ЖКИ символьный |
Ограничение доступа пользователей | 10 паролей/3 уровня доступа |
Программирование параметров | c лицевой панели/по сети RS-485 |
Электропитание 1 | ~180÷264 В, 47÷63 Гц (≤21 ВА) |
Электропитание 2 | =11÷28,5 В (≤ 20 Вт) |
Средний срок службы | не менее 10 лет |
Диапазон рабочих температур | от -10°C до +55°C |
Допустимая относительная влажность | до 93% при 40°C |
Степень защиты оболочки | IP44 |
Климатическое исполнение | УХЛ 3.1. |
Масса | не более 3,5 кг |
Габариты, мм (ширина х высота х глубина) | 320х272х75 |
