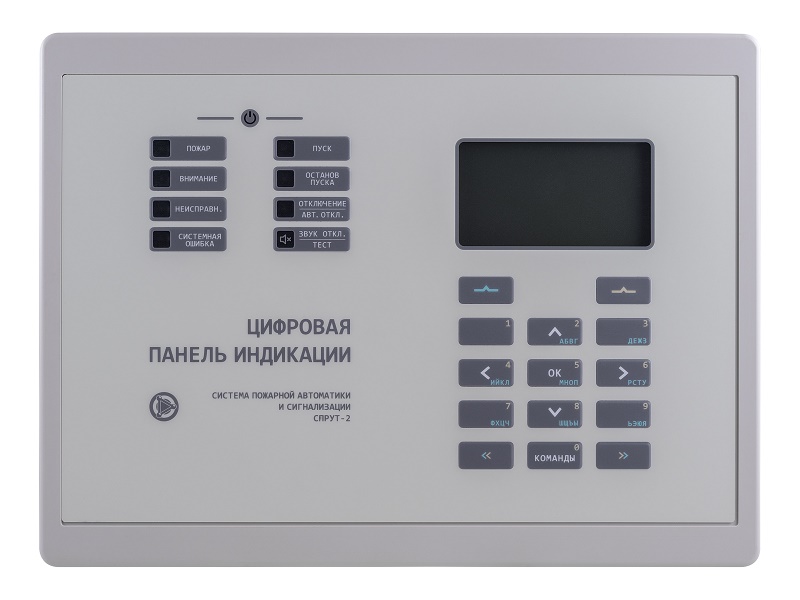

ЦПИ-Pro (СП484)
Цифровая Панель Индикации исполнения Pro, ЖК дисплей, 9 светодиодных индикаторов, звуковая сигнализация, 5 программируемых реле, протокол событий, встроенный ПИН-USB, 2 ввода питания: ~220В/=12-24В, дублированный RS-485, индикатор "системная ошибка"
Производитель: Плазма-Т
- Код:
- 00041094
- Базовая единица
- шт
Цифровая панель индикации исполнения Light и Pro
Цифровая панель индикации предназначен для:
- отображения и протоколирования состояния как приборов, входящих в состав Системы пожарной автоматики и сигнализации «СПРУТ-2», так и подключенного оборудования (извещателей, шлейфов и устройств) и сформированных групп;
- дистанционного управления устройствами ПУ, ПУМ, ПАС300 как в ручном режиме каждым устройством по отдельности, так и в автоматическом режиме по запрограммированному алгоритму;
- формирования групп из зон/шлейфов. Всего может быть создано до 64 групп.
Для расширения возможностей системы допускается использование до 8 ЦПИ в одном Системе «СПРУТ-2», при этом каждая ЦПИ, в зависимости от исполнения, может работать как со всеми приборами СПАС «СПРУТ-2», так и с любой частью приборов.
Поддерживает всю Систему «СПРУТ-2», два ввода питания (220 В переменного тока и 12-24 В постоянного тока), встроенный ПИН-USB для подключения к ПК;
- ЦПИ поддерживает дублированный интерфейс RS-485.
- Может выступать в роли источника эталонного времени для всех приборов из состава СПАС «СПРУТ-2».
- Для защиты системы предусмотрено разграничение прав доступа при помощи паролей. ЦПИ поддерживает до 10 паролей и трех уровней доступа.
- Выполнена в новом эргономичном пластиковом корпусе.
- ЦПИ-Pro может подключаться как к питающей сети 220 В переменного тока, так и к источнику постоянного тока с номинальным напряжением 12-24 В или к обоим источникам одновременно.
Технические характеристики
Отображение состояния | ПУ, ПУ-PL, ПУМ, ПАС, ЦПИ, ПИН |
Встроенный ПИН-USB | есть |
Электропитание | =11,0÷28,5 В (≤2,5 Вт) ~90÷264 В 47÷63 Гц (≤3,0 ВА) |
Выход электропитания (при питании от сети 220 В) | =24,0 В (≤13,5 Вт) |
Сигнализация и индикация | световая, звуковая, графический ЖКИ |
Часы реального времени | есть |
Интерфейс RS-485 | |
Максимальное количество в сети | 8 |
Скорость обмена | 9600 бит/сек |
Дублирование | есть |
Выходы «сухой контакт» | 5 реле: ~125 В/0,5 А =30 В/1,0 А |
Программирование параметров | c лицевой панели/по сети RS-485 |
Энергонезависимая память | 2048 событий |
Количество групп | 64 |
Ограничение доступа пользователей | 10 паролей/ 3 уровня доступа |
Цвет корпуса | светло-серый (RAL9002) |
Масса | не более 0,8 кг |
Габариты, мм (ШхВхГ) | 266х198х41 |
Степень защиты оболочки | IP20 |
Диапазон рабочих температур | от -10°C до +55°C |
Допустимая относительная влажность | до 93% при +40°С |
Климатическое исполнение | УХЛ 3.1. |
Средний срок службы | не менее 10 лет |
Датчик вскрытия корпуса | есть |
