Security Hub с видеокамерой
Комплект беспроводной GSM сигнализации с видеокамерой для квартиры, офиса. Настройка, управление и контроль с мобильного приложения
Производитель: ТЕКО
- Код:
- 00041217
- Артикул
- Н00004480
- Базовая единица
- шт
22 531 руб.
Назначение
- Комплект «Security Hub» является первым шагом пользователя к системе Умный дом, управляемой из любого места, где есть доступ в сеть Интернет. После установки приложения, подключения контроллера к серверу программно-аппаратного комплекса (ПАК) "АСТРА", размещения радиодатчиков из комплекта и подключения видеокамеры пользователь получает простейшую систему охраны, которую впоследствии можно расширить беспроводными датчиками протечки воды, задымления, температуры и др.
Особенности

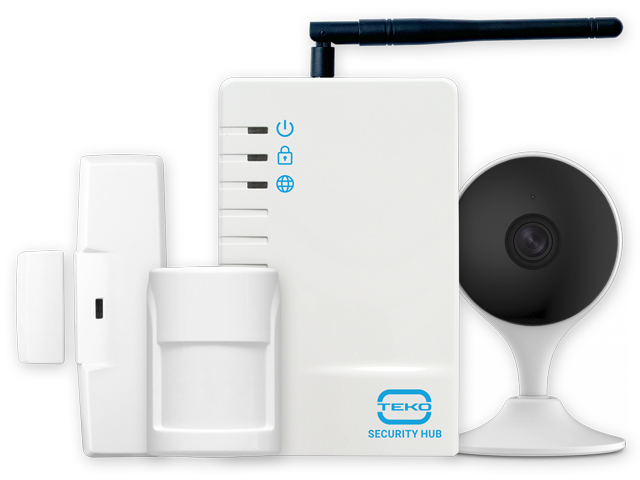

- комплект состоит из контроллера Security Hub с аккумуляторной батареей, сетевого адаптера с кабелем USB, радиодатчиков движения и открытия двери/окна с элементами питания и видеокамеры. Функционал комплекта расширяется беспроводными датчиками разбития стекла, протечки воды, задымления и др.;
- настройка и обслуживание контроллера производится с помощью мобильного или веб приложения и встроенной в него пошаговой инструкции пользователя. Мобильное приложение устанавливается из магазина приложений;
- контроллер обеспечивает обмен информацией с мобильным и веб приложениями через сервер ПАК "АСТРА":
- по проводному каналу, через разъем типа RJ45 (Ethernet 10BASE-T) и сеть провайдера,
- по беспроводному каналу, через две SIM карты (GPRS/EDGE) оператора сотовой связи стандарта GSM;
- основным каналом обмена является проводной, далее по приоритету следуют SIM1, SIM2;
- SH обменивается данными с датчиками в диапазоне частот (434,42±0,2%) МГц по протоколу «Астра-РИ-М» и поддерживает максимум 32 радиодатчика.
- настроенный контроллер обеспечивает:
- работу с сервером по каналу TCP,
- регистрацию (добавление) радиодатчиков,
- обработку состояний радиодатчиков,
- выдачу состояний радиодатчиков на встроенный индикатор и интернет-приложение,
- управление объектом из интернет-приложения и с помощью ключей Touch Memory,
- управление выходами (релейными и «открытый коллектор»).
Основные данные
- электропитание контроллера осуществляется от бытовой сети 230 В 50 Гц через сетевой адаптер из комплекта поставки;
- контроллер имеет возможность электропитания от внешних источников (основного и резервного) c номинальным напряжением 12 В через клеммы +12V- и/или +12VR-;
- для обеспечения резервирования электропитания в контроллер установлена литий-ионная (Li-Ion) аккумуляторная батарея (АКБ) типоразмера 2/3 A с номинальным напряжением 3,7 В, емкостью 600 или 700 мА/ч (в зависимости от текущей комплектации), на плате установлен разъем для подключения АКБ;
- контроллер имеет встроенный вход Touch Memory (ТМ) для подключения считывателя ключей стандарта «iButton» и/или клавиатуры «Астра-КТМ-С». Коды ТМ регистрируются из интернет-приложений;
- контроллер имеет 4 программируемых входа (+CON1-, +CON2-, +CON3-, +CON4-) для подключения проводных датчиков охранного, пожарного и технологического типов;
- контроллер имеет два встроенных сигнальных реле с программируемыми режимами работы;
- клеммы CONx- могут быть запрограммированы как выход "открытый коллектор" для подключения сирены и сигнальной лампы (например, Астра-10 исп. М2);

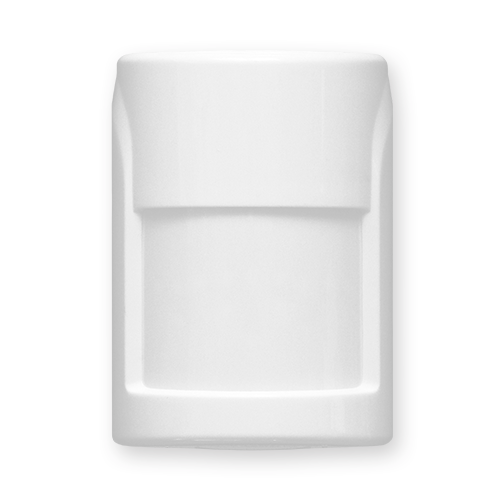

- датчик движения Астра-5121 предназначен для обнаружения проникновения в охраняемое пространство закрытого помещения, формирования извещения о тревоге и передачи извещения по радиоканалу на контроллер. Датчик устойчив к перемещению домашних животных весом до 20 кг;

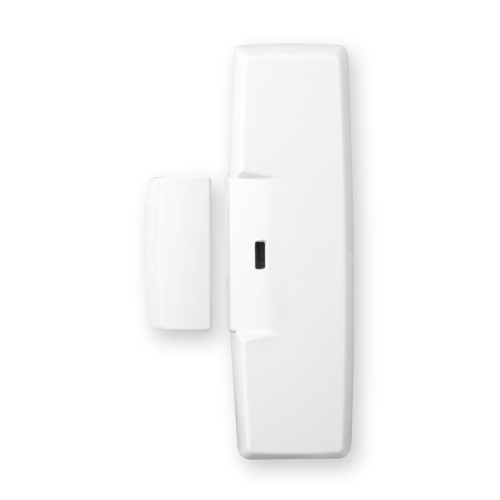

- датчик открытия двери/окна Астра-3321 предназначен для блокировки на открывание или перемещение конструкций, выполненных из магнитонепроводящих (алюминиевых, деревянных, пластиковых и т.д.) материалов, формирования извещения о тревоге и передачи извещения по радиоканалу на контроллер.

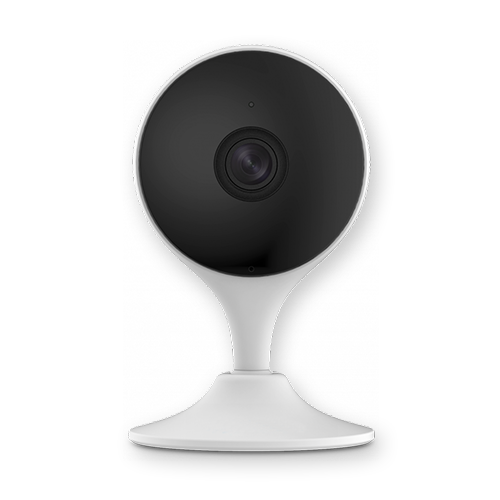

- видеокамера предназначена для удаленного наблюдения за домом или бизнесом через Интернет. Камера подключается по Wi-Fi к роутеру. Электропитание камеры осуществляется от бытовой сети 230 В 50 Гц через адаптер питания из комплекта поставки. Настройка выполняется с помощью приложений по инструкции из комплекта поставки.
Технические данные
| Контроллер «Security Hub»: | |
|---|---|
| - напряжение основного питания | 5 В ± 5% |
| -максимальный ток потребления, не более | 500 мА |
| - номинальный ток потребления, не более | 200 мА |
| - напряжение питания от АКБ | от 3,3 до 4,2 В |
| - время работы от АКБ, не менее | 4 ч |
| - порог передачи информации о разряде АКБ | 3,5 В |
| - время заряда полностью разряженной батареи, не более | 10 ч |
| - время технической готовности, не более | 60 с |
| - габаритные размеры | 136 × 86 × 38 мм |
| - масса без АКБ | 0,14 кг |
| Датчик движения Астра-5121: | |
|---|---|
| - диапазон обнаруживаемых скоростей перемещения | от 0,3 до 3,0 м/с |
| -напряжение питания | от 2,2 до 3,2 В |
| - габаритные размеры | 70 х 51 х 42 мм |
| Датчик открытия двери/окна Астра-3321: | |
|---|---|
| - расстояние срабатывания | от 20 до 30 мм |
| - расстояние восстановления | от 13 до 23 мм |
| -напряжение питания | от 2,8 до 3,6 В |
| - габаритные размеры | 109 × 34 × 27 мм |
| Видеокамера: | |
|---|---|
| - видео | 1920х1080@25FPS |
| - матрица | 2 Мпикс, 1/2.7” CMOS |
| - фокусное расстояние | 2,8 мм |
| - угол обзора (горизонтальный) | 112 ° |
| - инфракрасная подсветка | до 10 м |
| - Wi-Fi: EEE802.11b/g/n | до 50 м |
| - интерфейс | MicroUSB |
| - аудио | встроенный динамик и микрофон |
| - габаритные размеры | высота 109 мм, диаметр 66 мм |
| Условия эксплуатации: | |
|---|---|
| - диапазон температур для контроллера | от - 20 до + 55 °С |
| - диапазон температур для Астра-5121 | от - 10 до + 50 °С |
| - диапазон температур для Астра-3321 | от - 20 до + 50 °С |
| диапазон температур для камеры | от - 10 до + 45 °С |
| - относительная влажность воздуха без конденсации влаги | до 98 % при + 40 °С |
| Радиоканал: | |
|---|---|
| - рабочая частота | 434,42 МГц (литера «3») |
| - радиус действия радиоканала на прямой видимости, не менее* | 100 м |
Информативность

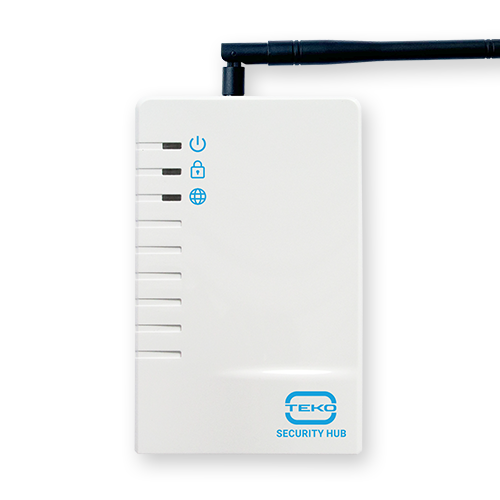

- три двухцветных индикатора:
- индикатор «ПИТАНИЕ» - состояние питания и охраны,
- индикатор «РАДИОСЕТЬ» - общее состояние датчиков,
- индикатор «СВЯЗЬ» - состояние связи с сервером ПАК "Астра";
- сетевой интерфейс LAN (Ethernet 10/100 Base-T) для обмена информацией с мобильным и веб приложениями через сервер ПАК "Астра";
- беспроводной канал через SIM карту (GPRS/EDGE) оператора сотовой связи стандарта GSM для обмена информацией с мобильным и веб приложениями через сервер ПАК "Астра"
