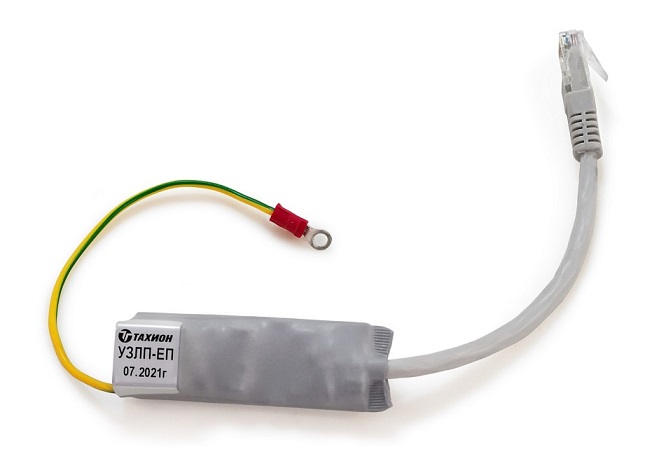

УЗЛП-ЕП
Устройство защиты портов в сети Ethernet c питанием РоЕ
Производитель: Тахион
- Код:
- 00041243
- Артикул
- 20178
- Базовая единица
- шт
2 300 руб.
Устройство защиты УЗЛП-ЕП предназначено для защиты от импульсных перенапряжений портов локальной сети Ethernet 10 Base-T/100 Base-TX/1000 Base-T, в том числе, использующих технологию PoE стандартов IEEE 802.3af, IEEE 802.3at и IEEE 802.3bt. Устанавливается в пределах 2-3 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1).
- Защищаемое оборудование: сетевые видеокамеры, контроллеры систем сигнализации и автоматизации, компьютеры, коммутаторы и т.д.
- По техническим и эксплуатационным характеристикам удовлетворяет требованиям ГОСТ IEC 61643-21, ГОСТ IEC 61000-4-5.
- Степень защиты IP40 в соответствии с ГОСТ 14254.
- Конструктивно выполнено в виде платы в оболочке из ТУТнг.
- Изделие выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.
Технические характеристики
| Характеристики | Линии данных | Линий питания |
|---|---|---|
| Защищаемые пары (контакты RJ-45) | (1-2), (3-6), (4-5) и (7-8) | (1,2-3,6) и (4,5-7,8) |
| Макс. длительное рабочее напряжение UС | 6 В DC | 58 В DC |
| Номинальный рабочий ток IN | 600 мА | 600+600=1200 мА |
| Номинальный ток разряда (8/20 мкс) In линия-линия C1 / линия-земля C2 | 100 А / 2 кА | 100 А / 2 кА |
| Уровень напряжения защиты UP при In Линия-линия / линия-земля, не более | 20 В / 550 В | 120 В / 550 В |
| Уровень напряжения защиты UP при 1кВ/мкс: Линия-линия / линия-земля, не более | 15 В / 550 B | 90 B / 550 B |
| Время срабатывания Ta Линия-линия / линия-земля | <10 нс / <100 нс | <10 нс / <100 нс |
| Вносимое затухание | <2 дБ (<250МГц) | – |
| Диапазон рабочих температур | -55°С ÷ +85°С | |

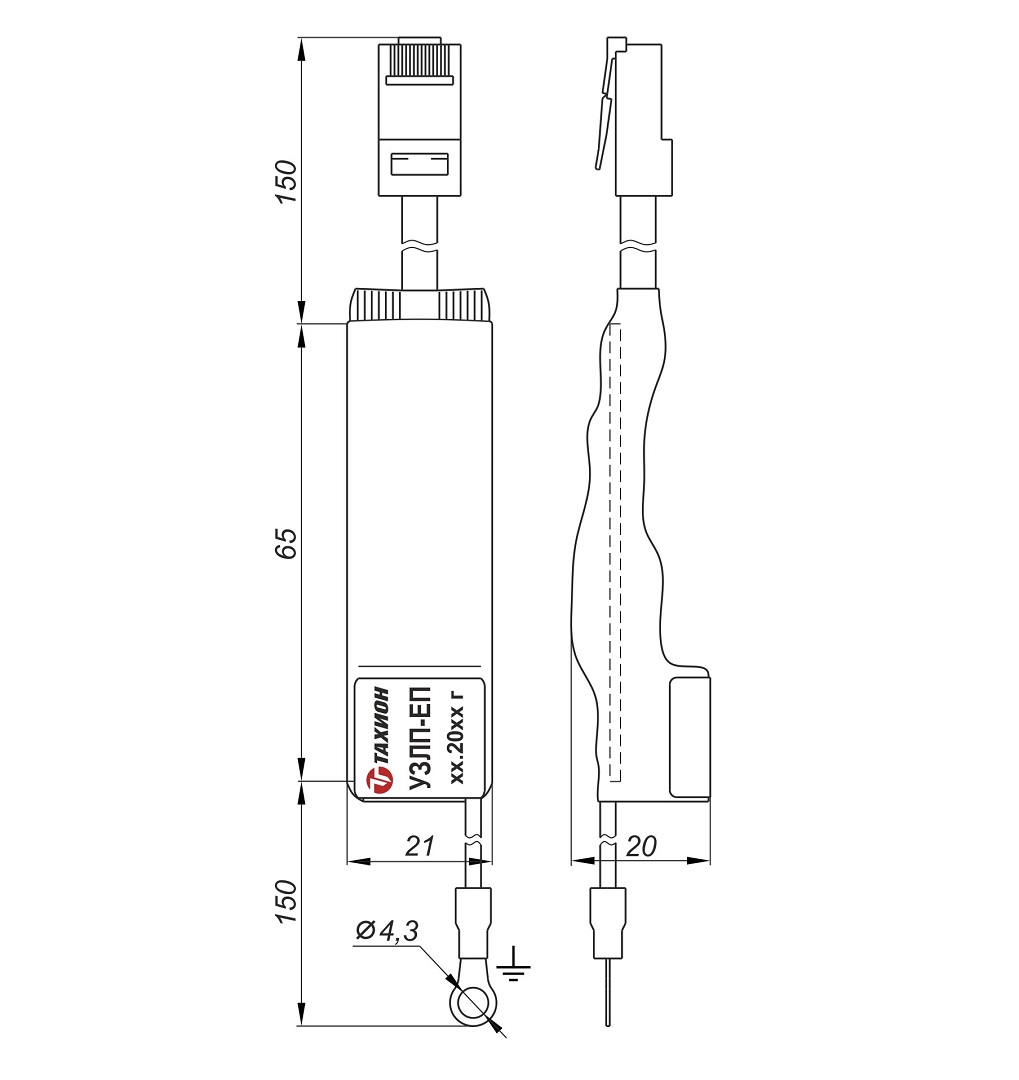

| Габаритные размеры | cм. рис. | |
| Тип подключения (Вход-Выход) | розетка RJ45 – вилка RJ45 | |
| Вес в упаковке | 45 г | |
| Категория испытаний по МЭК 61643-21 | С1, С2 | |
