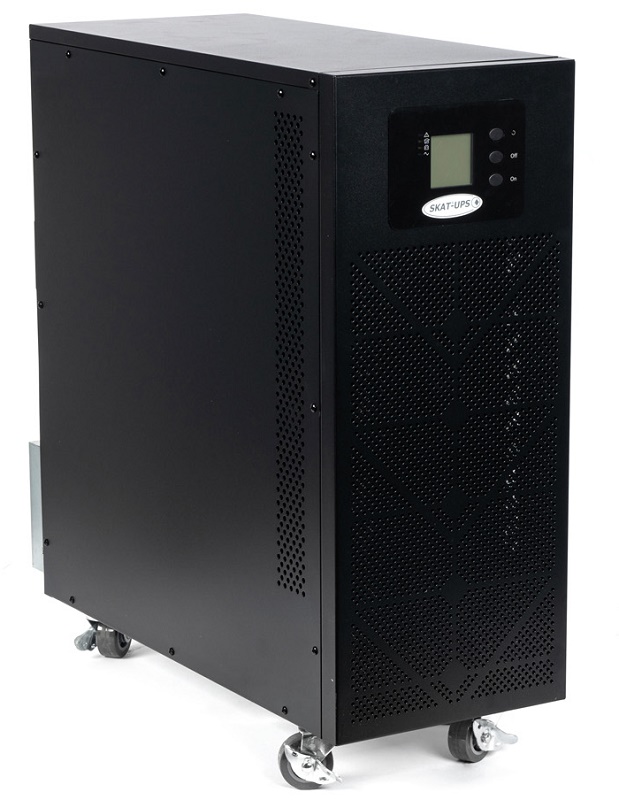

SKAT-UPS 10-3/3
Трехфазный источник бесперебойного питания 9кВт, Online синусоида
Производитель: БАСТИОН
- Код:
- 00041919
- Артикул
- 445
- Базовая единица
- шт
524 220 руб.
- 380 В, 10 кВА (9 кВт), Online, 3-фазный вход–3-фазный выход, синусоидальная форма выходного напряжения, длительный резерв
- Световая и звуковая индикация режимов работы, ЖК-дисплей
- Необходимое кол-во АКБ для работы — 16/18/20 шт., горячая замена АКБ, холодный старт, ёмкость — от 40 Ач.
- Ток заряда АКБ — 14 А, стабилизация выходной частоты 50 Гц при входной 40–70 Гц.
- Наращивание мощности или резервирования параллельным включением до 4 устройств.
- Дистанционный мониторинг по RS 232, USB, коммуникационный порт типа "сухой контакт".
- Функция удалённого аварийного отключения выходного напряжения (EPO).
- Напольная установка.
- Уникальный ИБП для длительного резерва всего объекта.
- Время автономной работы зависит только от ёмкости АКБ.
- Возможность подключения SNMP-модулей CY 504 и DA 806.
ПРЕИМУЩЕСТВА УСТРОЙСТВА
- современный дизайн, удобный пользовательский интерфейс, информативный ЖК—дисплей;

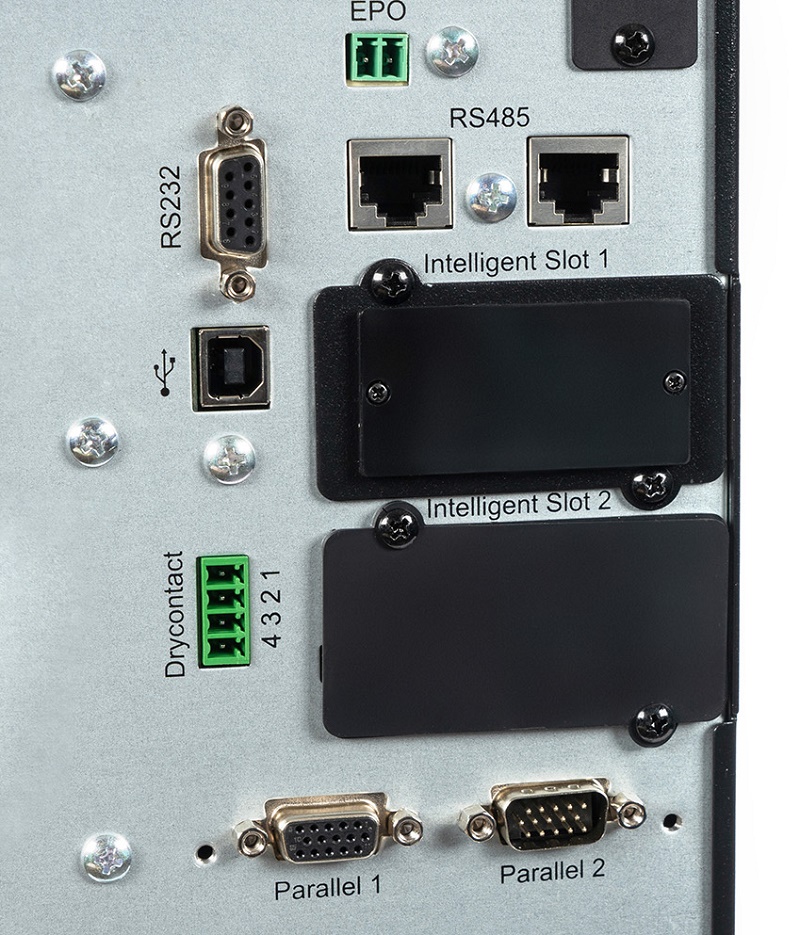

- стандартные возможности коммуникации: двунаправленный коммуникационный интерфейс RS-232, порт связи USB, сетевой порт RS485 (RJ45);
- два интеллектуальных порта для установки дополнительных коммуникационных модулей (платы релейного интерфейса, SNMP-адаптера и др.);
- разъем для подключения устройства дистанционного аварийного отключения питания (EPO);
- коммуникационный порт в формате «СУХОЙ КОНТАКТ»;
ОСОБЕННОСТИ SKAT-UPS 10-3/3
- стабилизированное выходное напряжение в широком диапазоне входного напряжения без перехода на питание от АКБ, что продлевает срок службы АКБ;
- качественное, бесперебойное, эффективное и надёжное питание нагрузок с номинальным напряжением питания 380/400/415 В переменного тока и суммарной потребляемой мощностью до 20 000 ВА;
- высокая точность стабилизации синусоидального выходного напряжения в сетевом («ОСНОВНОЙ») и автономном («РЕЗЕРВ») режимах;
- многофункциональная защита электрооборудования пользователя от грозовых разрядов, всплесков напряжения и любых других неполадок в электросети, включая искажение или пропадание входного напряжения;
- технология Online, обеспечивающую отсутствие переходных процессов при переключениях из режима «ОСНОВНОЙ» в режим «РЕЗЕРВ» и обратно (отсутствует даже кратковременная пауза);
- правильная синусоидальная форма выходного напряжения;
- стабильная частота выходного напряжения;
- подавление импульсов высоковольтных и высокочастотных помех;
- повышение надёжности системы по обеспечению бесперебойного питания нагрузки за счёт автоматического шунтирования (режим «БАЙПАС»);
- возможность «холодного старта» без ограничений, т.е. изделие можно включить при отсутствии сетевого напряжения и при полной нагрузке, используя питание от заряженных АКБ;
- светодиодную индикацию режимов работы и состояния аккумуляторных батарей, а также звуковую сигнализацию о разряде и неисправностях;
- длительный автономный режим;
- возможность горячей замены АКБ;
- низкое энергопотребление и высокий коэффициент полезного действия (КПД), что сокращает затраты на электроэнергию, увеличивает срок службы АКБ и снижает нагрузку на системы охлаждения;
- расширенный диапазон входной частоты, благодаря чему изделие хорошо совместимо с резервными генераторами;
- режим ECO (экономичный режим), который позволяет снизить энергопотребление. Если сетевое напряжение находится в пределах номинального диапазона, питание на нагрузку подаётся непосредственно от сети и инвертор источника находится в режиме ожидания, при выходе сетевого напряжения за пределы номинального диапазона, источник мгновенно переходит в режим питания нагрузки через инвертор;
- коррекцию коэффициента мощности (может достигать значения 0,9), благодаря чему не вносит искажений во входную электросеть;
- трёхуровневый режим заряда АКБ с помощью встроенного интеллектуального зарядного устройства, что увеличивает срок службы АКБ и оптимизирует время её заряда;

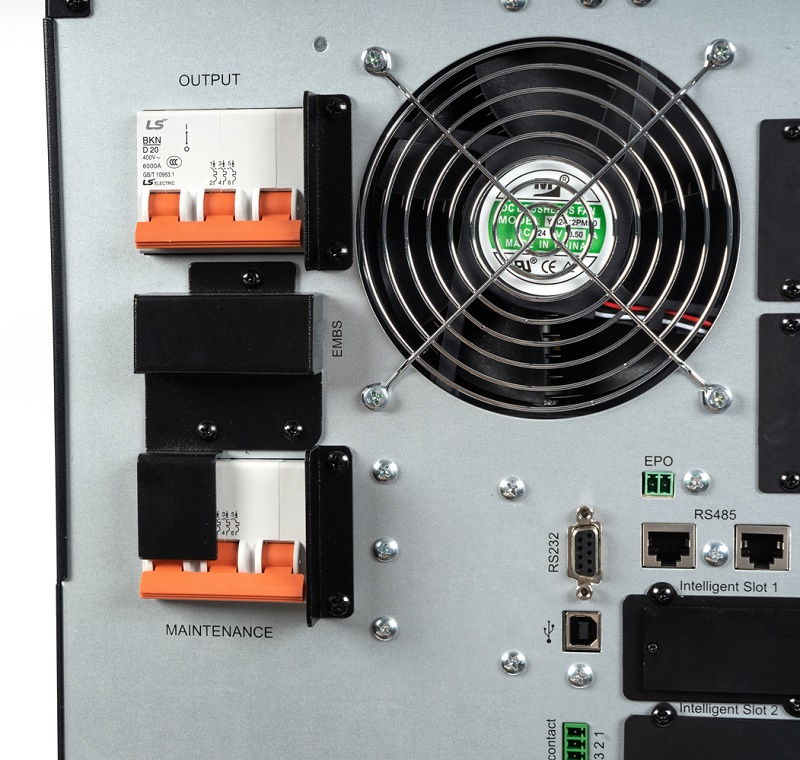

- возможность полностью выключить ИБП, например, для проведения профилактического обслуживания или ремонтных работ посредством сервисного (ручного) байпаса, который используется в случае необходимости;
- удобство и простота обслуживания и эксплуатации;
- высокая эффективность вследствии применения технологии двойного преобразования напряжения;
- возможность пользовательской настройки номинального значения входного и выходного напряжения;
- наличие предстартовой автоматической самодиагностики, что обеспечивает своевременное выявление возможных проблем и исключает сбои в работе потребителей.
Технические характеристики
Номинальное входное трехфазное напряжение (3 фазы, нейтраль и земля), Uном, В заводская установка настраивается пользователем |
380 380/400/415 |
Диапазон входного напряжения без перехода на питание от АКБ при 100% нагрузки, В при 50% нагрузки, В |
305…478 208…478 |
Номинальная частота входного напряжения, (Fном), Гц | 50 |
Диапазон частоты входного напряжения без перехода на питание от АКБ при 100% нагрузки, Гц | 40...70 |
Диапазон входного напряжения, в котором изделие переходит в режим ECO, % от Uном=380 В | |
заводская установка | -45%; +25% |
настраивается пользователем |
+ 10 %; + 15 %; + 20 %; - 20 %; - 30 % |
Диапазон входного напряжения, в котором изделие может работать в режиме БАЙПАС, без отключения нагрузки, % от Uном=380 В | |
заводская установка | -45%; +25% |
настраивается пользователем |
+ 10 %; + 15%; + 20 %; - 20%; - 30 % |
Диапазон входной частоты, в котором изделие может работать в режиме БАЙПАС, без отключения нагрузки, % от Fном | ±10% |
Входной коэффициент мощности, не менее | 0,99 |
Коэффициент нелинейных искажений тока на входе (THDi) при 100% нелинейной нагрузки, не более | 3% |
Питание от генератора | поддерживается |
ВЫХОДНЫЕ ПАРАМЕТРЫ | |
Номинальная выходная мощность Полная, ВА Активная, Вт |
10000 9000 |
Номинальное выходное трёхфазное напряжение, (3 фазы, нейтраль и земля), В заводская установка настраивается пользователем |
380 380/400/415 |
Выходной коэффициент мощности, не менее | 0,9 |
Статическая точность выходного напряжения при изменении нагрузки в пределах 0…100%, % | ±1 |
Отклик переходного напряжения (при линейной нагрузке) | ±5 |
Фазовый баланс (100% несбалансированная нагрузка) | 120° ±1° |
Отклонение частоты выходного напряжения от Fном в режиме «ОСНОВНОЙ» (при работе от сети и отклонении частоты входного напряжения более ±10%), настраивается пользователем, % | ±1; ±2; ±4; ±5; ±10 |
Частота выходного напряжения в режиме «РЕЗЕРВ» (работа от АКБ), Гц | 50±0,1% или 60±0,1% |
Максимальный коэффициент пиковой импульсной нагрузки (крест-фактор) | 3:1 |
Коэффициент мощности в резерве от количество батарей в АКБ, шт. 20 18 16 |
1,0 0,9 0,8 |
Коэффициент нелинейных искажений выходного напряжения (THD), %, не более линейная нагрузка нелинейная нагрузка |
2 5 |
Форма выходного напряжения | синусоидальная |
ЭФФЕКТИВНОСТЬ | |
Режим «ОСНОВНОЙ», %, не менее | 93,5 |
АККУМУЛЯТОРНАЯ БАТАРЕЯ | |
Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В | |
Рекомендуемая ёмкость АКБ, Ач | от 40 |
Количество АКБ (настраивается пользователем, заводская установка - 16 шт), шт. |
16 (±96 В)/ 18 (±108 В)/ 20 (±120 В) |
Ток заряда АКБ, А, не более | 14 |
ПЕРЕГРУЗОЧНАЯ СПОСОБНОСТЬ | |
Перегрузочные способности в режиме «ОСНОВНОЙ» (переключение в режим «БАЙПАС») | |
≥ 110% | через 60 мин |
110%–125% | через 10 мин |
125–150 | через 1 мин |
> 150 | немедленно |
Перегрузочные способности в режиме «РЕЗЕРВ» (отключение выходного напряжения) | |
≥ 110% | через 10 мин |
110%–125% | через 1 мин |
125–150% | через 5 с |
> 150% | немедленно |
Перегрузочные способности в режиме «БАЙПАС» — защитный термомагнитный автоматический выключатель (с выходным током до 125% от номинального, IEC 60947-2 кривая C), А | 20 |
Номинальный ток нейтрального кабеля в режиме «БАЙПАС», А | 1,7хIном |
Габаритные размеры ШхГхВ, не более, мм без упаковки в упаковке |
250х608х655 350х710х700 |
Масса, НЕТТО (БРУТТО), кг, не более | 57 (70) |
Диапазон рабочих температур, °С | 0…+40 |
Относительная влажность воздуха (без конденсации), %, не более | 90 |
ВНИМАНИЕ! Не допускается наличие в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.) | |
Степень защиты оболочкой по ГОСТ 14254 | IP20 |
