ШУВ/7.5/М/IP54
Шкаф управления трехфазным двигателем вентилятора мощностью до 7,5 кВт с мягким пуском, комплектация DEK, IP54
Производитель: Плазма-Т
- Код:
- 00042777
- Базовая единица
- шт
Шкаф управления вентилятором (ШУВ/7,5/М/IP54 - мягкий пуск, комплектация DEK, IP54, мощность вентилятора 7,5 кВт)
Предназначен для управления одно/трехфазным электродвигателем приточного или вытяжного вентилятора системы противопожарной вентиляции 7,5 кВт, как в режиме «Местный пуск» с лицевой панели, так и по сигналам любого модуля/прибора управления в режиме «Автоматический пуск» с контролем и отображением состояния вентилятора при помощи световой индикации и с передачей сигналов состояния на модуль управления, а также с опцией управления электрическим нагревателем.
Работает с любыми типами пожарных приборов управления и управляется как через выход типа «сухой контакт», так и через потенциальный выход 24 В/220 В.
Соответствует требованиям ФЗ 123, ТР ЕАЭС 043/2017, СП 484.1311500.2020
- Обеспечивает возможность работы в режимах ручного и автоматического управления.

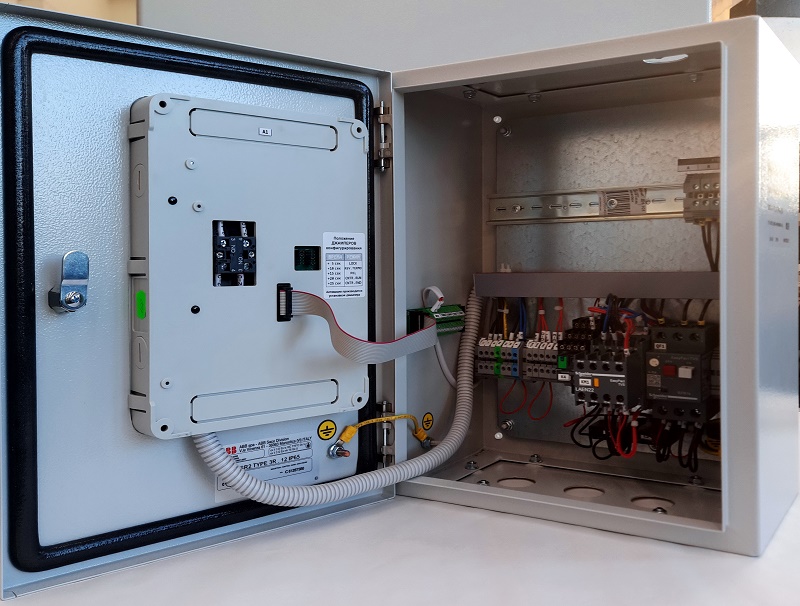

- Имеет пространство для монтажа модуля управления внутри шкафа размером не менее 140×180×140 мм.
- Наличие встроенного источника питания 24 В обеспечивает возможность электропитания встраиваемого модуля управления до 12,0 Вт.
- Согласно ГОСТ 53325-2012 обеспечивает контроль исправности цепи подключения электродвигателя вентилятора.

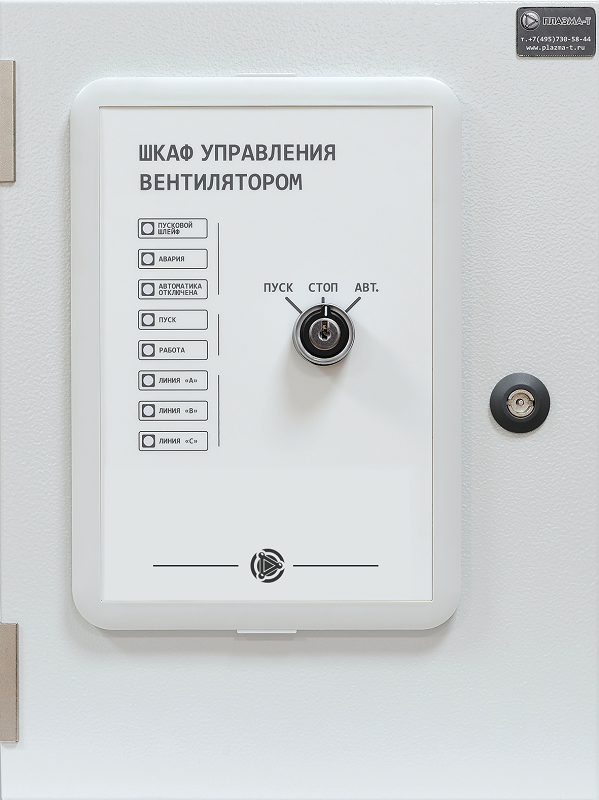

- Обеспечивает отображение режимов «Электропитание», «Автоматика отключена», «Вентилятор включен», «Авария» на встроенных световых индикаторах.
- Обеспечивает передачу состояний «Авария», «Автоматика отключена», «Вентилятор включен» на модуль управления.
- Аппаратура коммутации трех производителей: DEKraft.
- Степень защиты оболочки – IP54
Технические характеристики
Напряжение питания шкафа | при управлении трехфазным электродвигателем | ~380 В, 50 Гц |
при управлении однофазным электродвигателем | ~220 В, 50 Гц | |
Потребляемая мощность в дежурном режиме | до 5 ВА | |
Мощность вентилятора | 7,5 кВт | |
Габариты места для установки модуля управления внутри шкафа (В×Ш×Г) | не менее 140×180×140 мм | |
Мощность электропитания модуля управления | ±24В | до 14,0 Вт |
≈220В | до 20 ВА | |
Автоматический контроль | наличия питания на электровводе и включенного состояния вводного автомата | формирование сигнала «Авария» при отсутствии питания хотя бы по одной из фаз электроввода или отключении вводного автомата |
силовых цепей до электродвигателя | до 3-х цепей на обрыв* | |
времени пуска электродвигателя | от 5 до 75 сек | |
Работы пусковой аппаратуры | есть | |
исправности всех шлейфов | на обрыв и КЗ* | |
Сигнальные реле | Авария |
«Сухие контакты». Отсутствие сигнала – контакт разомкнут Наличие сигнала – контакт замкнут |
Автоматика отключена | ||
Вентилятор включен (Пуск) | ||
Органы управления | Переключатель режима работы с ключом «Пуск»-«Стоп»-«Авт.» | «Местный пуск», «Отключение», «Автоматический пуск» |
Дополнительная индикация | «Авария» | Включение встроенных индикаторов при наличии сигнала на входах LED |
«Автоматика отключена» | ||
Средний срок службы | не менее 10 лет | |
Диапазон рабочих температур | от -10°C до +55°C | |
Допустимая относительная влажность | до 93% при 40°C | |
Степень защиты оболочки | IP54 | |
Климатическое исполнение | УХЛ 3.1 | |
Условия для шкафов с устройствами плавного (УПП) пуска |
Рабочая температура от 0 до +40°C. Высота над уровнем моря ≤ 1000 м. Для УПП не более 10 пусков в час. |
|
Производитель аппаратуры коммутации | DEKraft |
