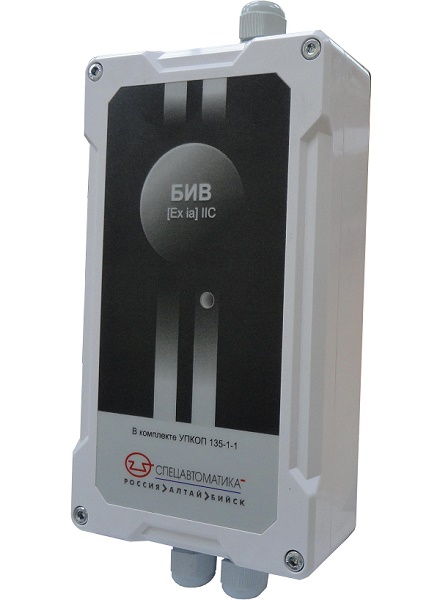

УПКОП 135-1-1 (V6.1) БИВ
Блок Интерфейсный взрывозащищенный БИВ в составе устройства УПКОП 135-1-1
Производитель: Спецавтоматика Бийск
- Код:
- 00043770
- Базовая единица
- шт
Версия v6.1 является полным аналогом v6, соответствует всем требованиям действующих нормативных документов.
БИВ выполнен в новом корпусе из ABS - пластика, степень защиты оболочкой IP65.
Предназначено для подключения к приборам приемно-контрольным охранно-пожарным, обеспечивает:
- контроль и перезапрос состояния одного искробезопасного шлейфа пожарной и (или) охранной сигнализации (ШСia) с контактными и бесконтактными токопотребляющими извещателями;
- выдачу тревожных извещений в шлейф сигнализации ППКОП в случае неисправности, вскрытия корпуса либо срабатывания извещателей в искробезопасной цепи.
УПКОП 135-1-1 состоит из блока интерфейсного взрывозащищенного (БИВ) и элемента выносного (ЭВ).
БИВ предназначен для установки только вне взрывоопасных зон, выполняет интерфейсную гальваническую развязку искробезопасных цепей от цепей общего исполнения, обеспечивает контроль искробезопасного шлейфа пожарной и (или) охранной сигнализации, с включенными в него пожарными и (или) охранными извещателями и (или) элементом выносным с уровнем взрывозащиты "iа" по ГОСТ22782.5-78, для взрывозащищенного электрооборудования группы II, подгруппы IIС по ГОСТ12.2.020-76, ГОСТ22782.5-78 и имеет маркировку взрывозащиты: БИВ ЕхiаIIС В КОМПЛЕКТЕ УПКОП135-1-1.
Преимущества
- Трансляция команды сброса шлейфа ППКОП в искробезопасный шлейф;
- Возможность адаптации под тип ППКОП и условия работы:
- выбор типа шлейфа (универсальный, на уменьшение сопротивления, на увеличение сопротивления);
- возможность изменения длительности сброса по шлейфу для токопотребляющих извещателей (для восстановления в исходное состояние и проверки ложных срабатываний);
- возможность выбора времени интегрирования сигнала от извещателей (для повышения помехоустойчивости).
- Совместимость по искробезопасным параметрам с большинством изделий - Uо=18,9 В, Iо=49 мА.
Технические характеристики
Напряжение питания | 8-30 В; |
Потребляемая мощность в дежурном режиме и режиме «Тревога» | не более 0,5 Вт; |
Потребляемый ток в дежурном режиме и в режиме «Тревога» | не более 40 мА. |
При питании 12 В потребляемый ток | не более 30 мА |
При питании 24 В потребляемый ток | не более 15 мА; |
Напряжение в искробезопасном шлейфе в дежурном режиме | 13,7±1 В |
Ток в искробезопасном шлейфе в дежурном режиме | 2,44±0,4 мА; |
Значения электрических параметров искробезопасности цепи ШС "ia": | |
максимальная мощность (Ро) | не более 0,35 Вт |
максимальное выходное напряжение (Uо) | не более 18,9 В |
максимальный выходной ток (Iо) | не более 49 мА. |
общая суммарная емкость шлейфа (Сшсia) | не более 0,1 мкФ |
общая суммарная индуктивность шлейфа (Lшсia) | не более 2 мГн. |
Степень защиты оболочкой | IP65. |
