Релион-ККВ-Н-У

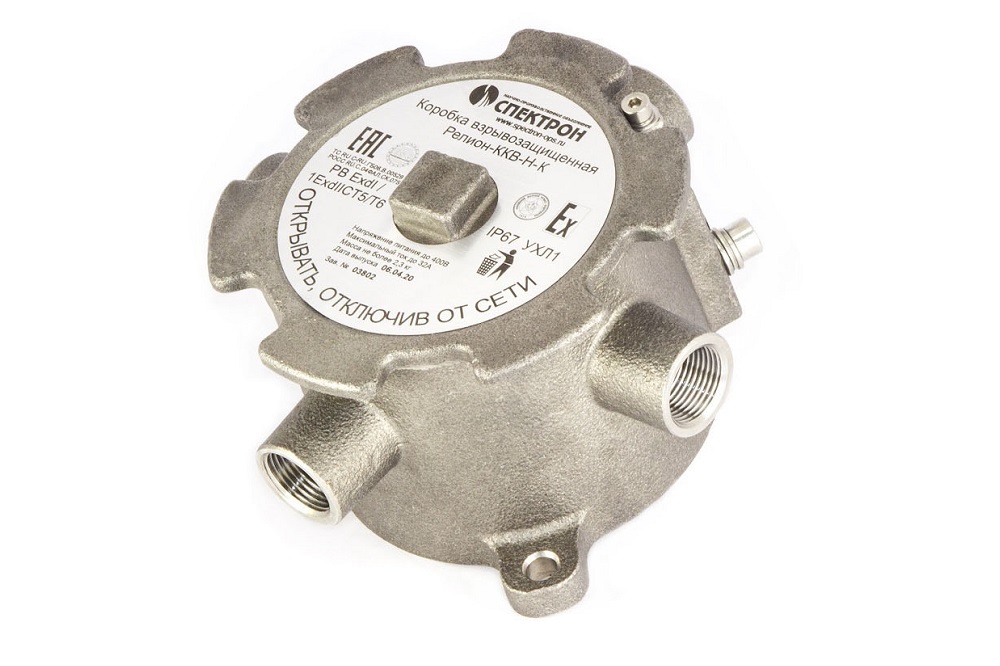

Коробка взрывозащищенная из нержавеющей стали с маркировкой EXD, Угловая, имеет 2 резьбовых отверстия для кабельных вводов
Производитель: Релион
- Код:
- 00043948
- Артикул
- 00000004722
- Базовая единица
- шт
Взрывозащищенные коммутационные коробки из нержавеющей стали Релион-ККВ-Н-У-угловая 2 резьбовых отверстия для кабельных вводов
Предназначена для соединения (разводки, разветвления) силовых линий и линий связи проводами сечением 0,08÷2,5 мм² во взрывоопасных зонах открытых и закрытых объектов. Используются в системах электропитания, охранной и пожарной сигнализации, промышленной автоматики, управления инженерными системами, связи и телематики
- Рабочий диапазон температур от –70 до +100 °С
- Степень защиты оболочкой по ГОСТ 14254 - IP66/68
- Вид взрывозащиты - РВ Ех db I Mb / 1Ex db IIC T5...Т6 Gb / Ex tb IIIC T85ºС...T100ºС Db
Коробка может устанавливаться во взрывоопасных зонах помещений и наружных установок согласно классификации главы 7.3. ПУЭ (шестое издание), ГОСТ 30852.9, ГОСТ 30852.13 и других директивных документов, регламентирующих применение оборудования во взрывоопасных зонах. Окружающая среда может содержать взрывоопасные смеси газов и паров с воздухом категории I, IIA, IIВ и IIС
Взрывозащищенная коробка в корпусе из нержавеющей стали AISI 321 особо рекомендуется для объектов с агрессивной средой - химических и нефтехимических производств, а так же для морских нефтяных и газовых добычных платформ, взрывоопасных зон морских портов и объектов с образованием соляного тумана
Технические характеристики
Материал корпуса | Нержавеющая сталь |
Маркировка взрывозащиты | РВ Ех db I Mb / 1Ex db IIC T5...Т6 Gb / Ex tb IIIC T85ºС...T100ºС Db |
Полезный внутренний объем, см³ | 269 |
Масса, не более, г |
Брутто - 2,62 Нетто - 2,53 |
Температурный диапазон, ºС | -70 ÷ +100 |
Габаритные размеры, мм | 140х140х77 |
Степень защиты оболочки, IP | 66/68 |
Напряжение, не более, В | 400 |
Коммутируемый ток, не более, А | 32 |
Сечение зажимаемых проводов, мм² | 0,08÷2,5 |
Срок службы, не менее, лет | 10 |
