ТГБ-4М Ex IIC-PoE+
Термокожухи взрывозащищенные
Термокожух взрывозащищенный для видеокамеры. Класс взрывозащиты 1Ex db IIC T6 Gb X / Ex tb IIIC T80°C Db X. Степень защиты IP66/IP68. Рабочий объем 50х50х131 мм. Габариты, мм: Lнар. 280, øнар. 95. Питание термокожуха по стандарту IEEE 802.3at (PoE+) (30Вт). Питание видеокамеры 12В DC, 4Вт. Питание для дополнительного оборудования 12V, 10Вт. Мощность обогрева до хол. запуска/после хол. запуска 9,4/6,6 Вт. Диапазон рабочих температур -60° ÷ +50°C.
Термокожух взрывозащищенный для видеокамеры. Класс взрывозащиты 1Ex db IIC T6 Gb X / Ex tb IIIC T80°C Db X. Степень защиты IP66/IP68. Рабочий объем 50х50х131 мм. Габариты, мм: Lнар. 280, øнар. 95. Питание термокожуха по стандарту IEEE 802.3at (PoE+) (30Вт). Питание видеокамеры 12В DC, 4Вт. Питание для дополнительного оборудования 12V, 10Вт. Мощность обогрева до хол. запуска/после хол. запуска 9,4/6,6 Вт. Диапазон рабочих температур -60° ÷ +50°C.
Термокожух взрывозащищенный для видеокамеры. Класс взрывозащиты 1Ex db IIC T6 Gb X / Ex tb IIIC T80°C Db X. Степень защиты IP66/IP68. Рабочий объем 50х50х131 мм. Габариты, мм: Lнар. 280, øнар. 95. Питание термокожуха по стандарту IEEE 802.3at (PoE+) (30Вт). Питание видеокамеры 12В DC, 4Вт. Питание для дополнительного оборудования 12V, 10Вт. Мощность обогрева до хол. запуска/после хол. запуска 9,4/6,6 Вт. Диапазон рабочих температур -60° ÷ +50°C.
Термокожух взрывозащищенный для видеокамеры. Класс взрывозащиты 1Ex db IIC T6 Gb X / Ex tb IIIC T80°C Db X. Степень защиты IP66/IP68. Рабочий объем 50х50х131 мм. Габариты, мм: Lнар. 280, øнар. 95. Питание термокожуха по стандарту IEEE 802.3at (PoE+) (30Вт). Питание видеокамеры 12В DC, 4Вт. Питание для дополнительного оборудования 12V, 10Вт. Мощность обогрева до хол. запуска/после хол. запуска 9,4/6,6 Вт. Диапазон рабочих температур -60° ÷ +50°C.

ТГБ-4М Ex IIC-PoE+

Термокожух взрывозащищенный для видеокамеры. Класс взрывозащиты 1Ex db IIC T6 Gb X / Ex tb IIIC T80°C Db X. Степень защиты IP66/IP68. Рабочий объем 50х50х131 мм. Габариты, мм: Lнар. 280, øнар. 95. Питание термокожуха по стандарту IEEE 802.3at (PoE+) (30Вт). Питание видеокамеры 12В DC, 4Вт. Питание для дополнительного оборудования 12V, 10Вт. Мощность обогрева до хол. запуска/после хол. запуска 9,4/6,6 Вт. Диапазон рабочих температур -60° ÷ +50°C.

Производитель: Тахион

Код:
00044072
Артикул
10131
Базовая единица
шт
42 750 руб.

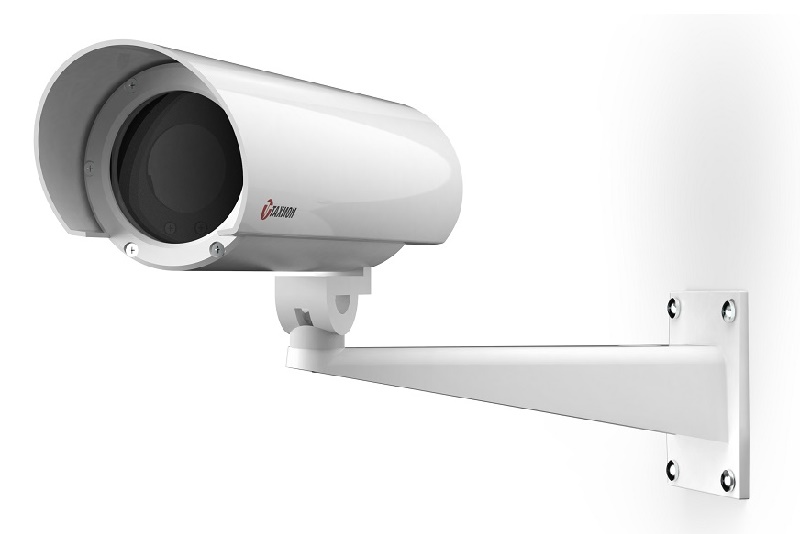

Термокожух серии ТГБ-4М Ex IIC PoE+ предназначен для установки сетевых (IP) и аналоговых видеокамер с объективами, ИК прожекторов и другого электронного оборудования и защиты его от воздействия окружающей среды (влаги, пыли и отрицательных температур). Место установки: наружные пространства и внутренние пространства помещений, классифицированные как взрывоопасные зоны классов 1, 2, 21 и 22 (при классификации по зональному принципу), где возможно образование взрывоопасной смеси группы I и взрывоопасных газовых смесей подгрупп IIА, IIВ, IIC, пылевых сред подгрупп IIIА, IIIВ, IIIC, температурных классов Т1-Т6 или взрывоопасные зоны класса В-I, В-Iа, В-Iб, В-Iг, согласно главе 7.3 «Правил устройства электроустановок» (ПУЭ).

  • Выполнен в виде взрывонепроницаемой оболочки по ГОСТ 31610.0 (IEC 60079-0), ГОСТ IEC 60079-1, ГОСТ IEC 60079-31
  • С маркировкой взрывозащиты 1Ex db IIC T6 Gb X / Ex tb IIIC T80°C Db X
  • Со степенью защиты IP66/IP68, обеспечиваемой оболочкой
  • Модуль для установки видеокамеры изолирован от корпуса термокожуха.
  • Смотровое окно выполнено из ударопрочного закалённого стекла.
  • Изделие выпускается по техническим условиям ТУ 26.30.50-081-31006686-2019.

Термокожух обеспечивает:

  • отключение питания термокожуха при повышении температуры внутри его выше +70°С (из-за климатических факторов - в летний период) и восстановление питания после понижения температуры ниже +60°С;
  • автоматическое включение/отключение встроенного обогревателя в заданном диапазоне температур;
  • стабилизацию температуры видеокамеры (встроенный вентилятор);
  • преобразование ряда входных напряжений в стандартный ряд напряжений питания видеокамер;
  • безаварийное включение электропитания видеокамеры при отрицательной температуре внутри термокожуха при перерывах в электропитании, исключая выход видеокамеры из строя при запуске;
  • питание дополнительных устройств (например, прожектора) напряжением 12 В DC мощностью не более 10 Вт.

Термокожух соответствует:

  • техническим требованиям – ГОСТ Р 51558;
  • требованиям безопасности – ГОСТ Р МЭК 60065;
  • требованиям по ЭМС – ГОСТ Р 50009, ГОСТ 30804.3.2, ГОСТ 30804.3.3;
  • степени защиты от поражения электрическим током по ГОСТ 12.2.007.0 – III классу;
  • климатическому исполнению – УХЛ1, 5 по ГОСТ 15150;
  • степени защиты – IP66/IP68 по ГОСТ 14254.

Технические характеристики:

Стандарт питания термокожуха / мощность источника питания, Вт IEEE 802.3at
(PoE+) / 30
Стандарты IP-видеокамеры Ethernet 10/100BASE-TX
Максимальная длина кабеля UTP кат. 5е, м 100
Напряжение / ток внутреннего источника питания для доп. устройства, В DC / А 12 / 1,2
Мощность потребления устанавливаемой IP-видеокамеры, Вт 4
Мощность потребления внешнего прожектора (или другого оборудования), Вт 10
Температура вкл./откл. обогрева, °С +20 / +25
Мощность обогрева, Вт
до хол. запуска/после хол. запуска 		9,4 / 6,6
Максимальная потребляемая мощность (включая IP-видеокамеру), Вт, не более 25
Диапазон температуры окружающей среды при эксплуатации, °С -60 … +50
Температура вкл./откл. холодного запуска, °С -10 / -15
Влажность воздуха при +25 °С, % до 100
Устойчивость к несанкционированным действиям (НСД) II (средняя) по ГОСТ Р 51558
Устойчивость к низким температурам III (высокая) по ГОСТ Р 51558
Устойчивость к внешним воздействиям III (высокая) по ГОСТ Р 51558
Степень защиты оболочки IP66/IP68 по ГОСТ 14254
Устойчивость к импульсным помехам по цепям Ethernet класс 2 по ГОСТ Р 51317.4.5
Материал корпуса сплав алюминиевый, покрытие – краска порошковая RAL9002

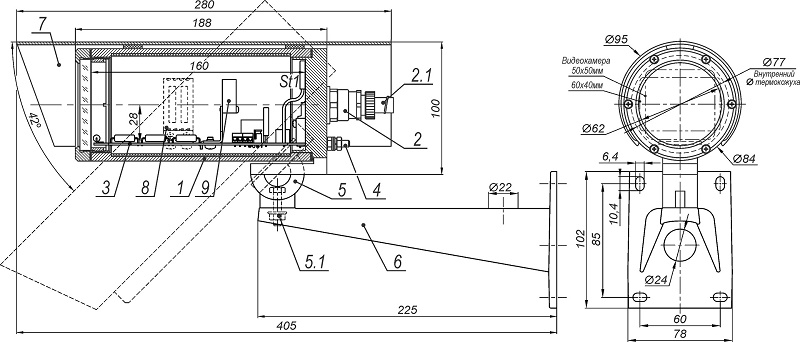

Габаритные размеры см. рисунок
Масса с упаковкой, кг, не более 3,0
Режим работы Круглосуточный
