Gate-Ethernet/Weigand
GATE
Преобразователь интерфейса Ethernet в Wiegand для подключения серверов распознавания (автономеров, лиц) к контроллеру СКУД по спецпротоколу.
Преобразователь интерфейса Ethernet в Wiegand для подключения серверов распознавания (автономеров, лиц) к контроллеру СКУД по спецпротоколу.
Преобразователь интерфейса Ethernet в Wiegand для подключения серверов распознавания (автономеров, лиц) к контроллеру СКУД по спецпротоколу.
Преобразователь интерфейса Ethernet в Wiegand для подключения серверов распознавания (автономеров, лиц) к контроллеру СКУД по спецпротоколу.

Gate-Ethernet/Weigand

Преобразователь интерфейса Ethernet в Wiegand для подключения серверов распознавания (автономеров, лиц) к контроллеру СКУД по спецпротоколу.

Производитель: GATE

Код:
00044236
Артикул
01-05-005
Базовая единица
шт
11 563 руб.

Преобразователь интерфейса  Gate-Ethernet/Wiegand (версия 2)

Назначение

Специализированный преобразователь интерфейса используется для подключения серверов распознавания (автономеров или иных идентификационных признаков) к контроллеру СКУД по спецпротоколу. Обеспечивает прием кодовой посылки по сети Ethernet от сервера распознавания, декодирование полученной посылки и выдачу кода идентификатора на требуемый Wiegand вход контроллера СКУД. Конфигурация преобразователя происходит с помощью специальной утилиты — программы, работающей под управлением операционной системы MS WINDOWS. В программе задается начальный IP адрес устройства и другие параметры связи.

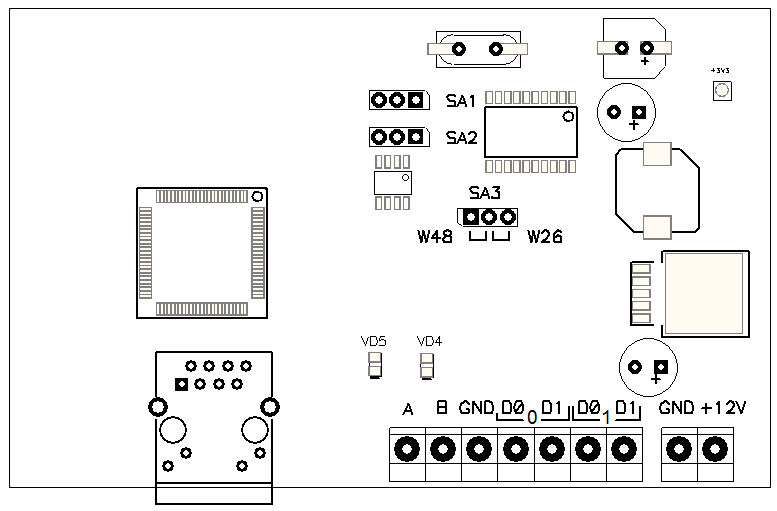

Джампер SA3 определяет тип выходного интерфейса: Wiegand-48 или Wiegand-26

Технические характеристики

Входной интерфейс Ethernet 10/100BaseT 1 порт
Выходы Wiegand 2 шт.;
интерфейсы Wiegand-48 или Wiegand-26 (джампер SA3)
Питание  12В
Максимальный ток потребления 200 мА
Макс. длина кабеля для подключения к контроллеру СКУД при использовании витой пары 5 кат. 50м
Габариты, мм  (ШхВхГ) 75х135х35
Рабочая температура от - 20°C до +50°C
Относительная влажность  не более 90% (без конденсата)

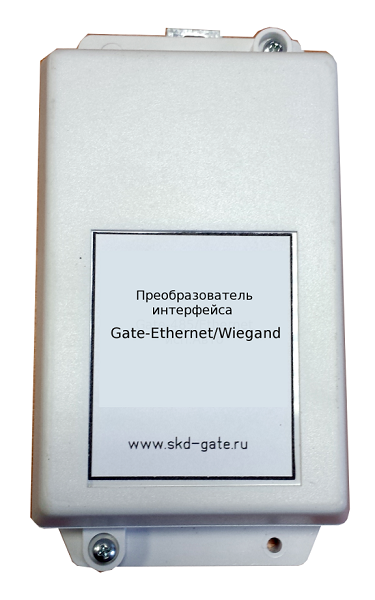

Конструкция электронная плата в пластиковом корпусе, розетка RJ-45 для подключения к сети Ethernet, разъем для внешних коммутаций (питание, Wiegand).
Тип крепления под винт / на DIN рейку
Индикация преобразователя Индикация на розетке RJ-45 (два светодиода): зеленый — наличие подключения к сети; желтый — передача данных;
Индикация на плате преобразователя (три светодиода): VD1, VD2 — дублируют индикацию на розетке RJ-45. VD3 — (красный) индикация сессия передачи данных.
