МЕТА 17560
Блок связи, 8 каналов, монтаж на стену
Производитель: МЕТА
- Код:
- 00044324
- Артикул
- ФКЕС 426491.576
- Базовая единица
- шт
74 697 руб.

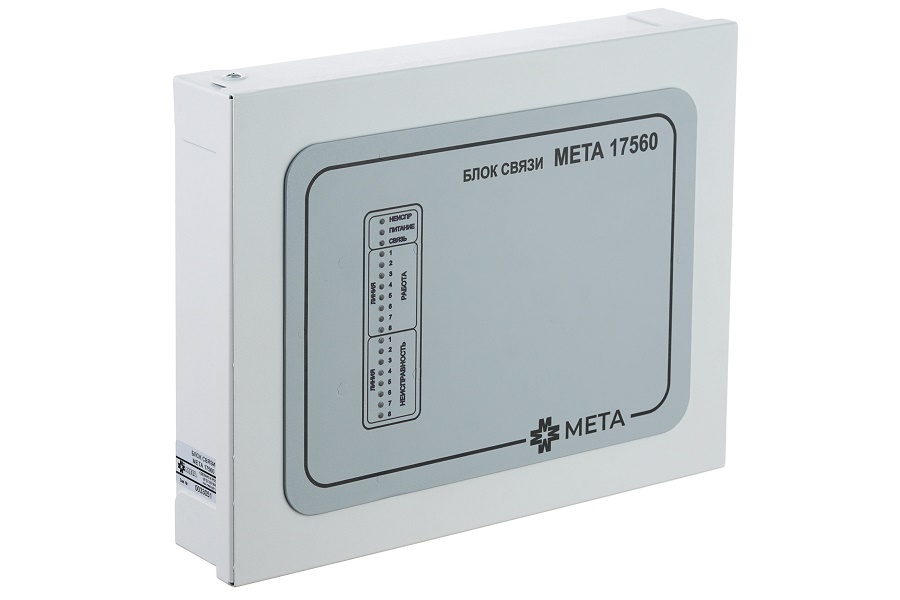

Блок связи МЕТА 17560
Блок предназначен для подключения аналоговых абонентских устройств в общую сеть диспетчерской связи или системы обратной связи при пожаре. Блок выполняет функции контроля линий связи с АУ, передачу звука с АУ на пульт и обратно. Подает питание на клемму светового табло при вызове с АУ с последующим снятием при замыкании сухого контакта «сброс» на соответствующем адресе.
Функциональные возможности
- Полудуплексная связь
- Возможность расширения до 256 независимых линий связи
- Возможность подключения до 32 цифровых абонентских устройств МЕТА 18557 без повторителя интерфейса
- Возможность подключения до 4 абонентских устройств МЕТА 18555 или МЕТА 18556 исп. У, исп. Н, исп. В в каждую линию
- Длина каждой линии связи до 1000 м
- Контроль линий связи на КЗ и обрыв
- Контроль каждого абонентского устройства
- Подключение табло “МГН”
- Индикация сигнала «НЕИСПРАВНОСТЬ» по каждой линии связи
- Индикация сигнала «ВЫЗОВ» по каждой линии связи
- Сигнал «НЕИСПРАВНОСТЬ» во внешние цепи
- Возможность работы от источника резервного питания
Технические характеристики
| Количество линий подключения аналоговых АУ | 8 |
| Количество аналоговых АУ на 1 линию, не более | 4 |
| Количество входов для микрофонных пультов | 1 |
| Количество выходов для подключения световых табло «вызов инвалид» | 8 |
| Количество входов «сброс» для сброса вызова инвалид | 8 |
| Суммарный максимальный ток потребления по всем выходам световых табло «вызов инвалид» , А | 2 |
| Максимальная длина линии связи с кнопками «сброс» вызова инвалид, м | 500 |
| Количество подключаемых пультов, не более | 2 |
| Количество блоков связи в единой сети, не более | 32 |
| Интерфейс связи между блоками | RS-485 |
| Номинальное напряжение питания, В | 220 |
| Напряжение резервного питания, В | 24-36 |
